Складальне креслення.
Що називають виробом, деталлю, складальною одиницею, комплексом, комплектом?
Які види конструкторських документів існують?
Які умовності та спрощення допускаються на складальних кресленнях?
Які розміри наносять на складальних кресленнях?
6.Що таке специфікація і з яких граф вона складається?
7.Перелічте правила нанесення номерів позицій.
8.Яким вимогам повинно задовольняти складальне креслення і що воно повинно містити?
9.В якій послідовності виконується складальне креслення?
СХЕМИ.
1.Визначення та терміни схем згідно стандарту.
2.Види і типи схем.
3.Правила та вимоги до виконання схем.
4.Побудова схем.
5.Графічні позначення і додаткова інформація на схемі(умовні позначення).
6.Особливості виконання електричних схем.
Елементи будівельного креслення.
1.Види будівельних креслень.
2.Правила розташування обладнання.
3.Що таке генеральний план?
4.Умовні графічні позначення.
Література, яка потрібна при вивченні основних положень креслення та для виконання контрольних робіт.
1.Є.А.Антонович «Креслення»,Львів, «Світ»,2006р.;
2. В.Є.Михайленко «Інженерна графіка»,Львів,»Новий Світ»,2002р.
3. А.М.Хаскин «Черчение», «Вища школа»,1982р.
4. Н.С.Дружинин «Черчение»,»Москва», «Машиностроение»,1984г.
5. С.К.Боголюбов «Черчение», «Москва», «Высшая школа», 1982г.
6. В.А.Федоренко, А.И.Шошин Справочник по машиностроительному черчению, Л., 1982г.
7. Стандарти ЕСКД, які вивчаються в кресленні та необхідні при виконанні контрольних робіт.
8. Стандарти ДСТУ ГОСТ, які використовуються в кресленні.
Завдання та короткі методичні вказівки по виконанню контрольних робіт з дисципліни «Інженерна графіка». Рекомендації по виконанню креслень.
Для виконання креслень необхідно мати креслярські інструменти, матеріали та приладдя:
Папір. Для креслення використовують креслярський папір. Рекомендується креслити на більш гладенькому боці. Для виконання ескізів використовується міліметровий папір або звичайний у клітинку. Креслення виконують на аркушах відповідного розміру – формату , ГОСТ 2.301-78 встановлює такі основні формати (розміри в мм):
А0 – 842х1189 А3 – 297х420
А1 – 594х841 А4 – 210х297
А2 – 420х594

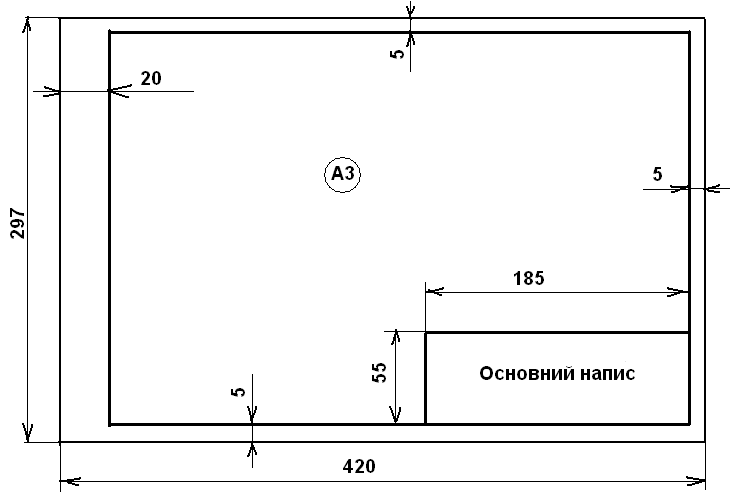

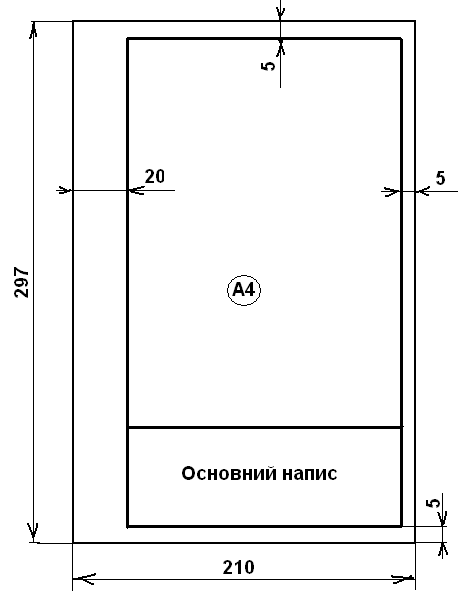

Оформлення аркушу формату А3(рис.1.1)та А4 (рис.1.2), а зразок основного напису (штампу) на рис.2.
Олівці. Від вибору і вмілого користування креслярськими олівцями залежить якість креслення. Олівці бувають тверді, м’які, і середньої твердості. Тверді олівці позначаються буквою «Т». Зі зростанням твердості до букви додають цифру (2Т, 3Т і т.п.)
Рейсшина – це довга лінійка, до якої з одного кінця прикріплено дві планки. Нижня планка нерухома, а верхня закріплена на гвинті і її можна повернути на певний кут відповідно лінійки.
Косинці та лінійка

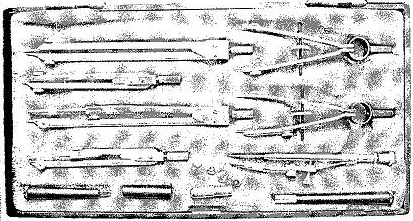

Готовальня – це набір креслярських інструментів, укладених в спеціальний футляр (рис.3).
Гумка. Для витирання ліній. Застосовують м’які гумки. Перед роботою кінчик гумки протирають на чистому аркуші паперу, щоб вона не забруднила креслення.
рис.1.1
рис.1.2
рис.2
рис.3
