2.2. Определение усилий в элементах рамы
Исходные данные для расчёта по программе « РАМА 2»
ℓ01 |
ℓ02 |
|
|
|
|
5,6 |
5,8 |
33,566 |
80,755 |
0,501 |
0,4162 |
╔═══════════════════════════════════════════════════════════════════ ═══╗
║ И с х о д н ы е д а н н ы е ║
╠═══════════╦═══════════╦═══════════╦═══════════╦═══════════╦══════════ ╣
║ L01 ║ L02 ║ PGper ║ PVper ║ K1 ║ K2 ║
║ [м] ║ [м] [кН/м] ║ [кН/м] ║ ║ ║
╠═══════════╬═══════════╬═══════════╬═══════════╬═══════════╬═══════════╣
║ 5.6000║ 5.8000║ 33.5660║ 80.7550║ 0.5010║ 0.4160║
╚═══════════╩═══════════╩═══════════╩═══════════╩═══════════╩═══════════╝
╔═════════════════════════════════════════════════════════════════════╗
║ Изгибающие моменты в ригеле, кН/м ║
╠═════╦═══════╦═══════╦═══════╦═══════╦═══════╦═══════╦═══════╦═══════╣
║ ║ M A ║ M1 ║ M2 ║ M3 ║ M BL ║ M BP ║ M4 ║ M5 ║
╠═════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╣
║ 1+2 ║-127.90║ 175.85║ 255.54║ 111.16║-257.30║-191.75║ -85.89║ -50.61║
╠═════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╣
║ 1+3 ║ -10.82║ 39.66║ 24.36║ -56.74║-203.62║-269.40║ 91.14║ 211.32║
╠═════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╬═══════╣
║ 1+4 ║-102.57║ 164.62║ 207.73║ 26.78║-378.25║-394.63║ -34.09║ 86.09║
╚═════╩═══════╩═══════╩═══════╩═══════╩═══════╩═══════╩═══════╩═══════╝
╔═══════════════════════════════════════════════════════╗
║ Поперечные силы в ригеле, кН ║
╠═════════════╦═════════════╦═════════════╦═════════════╣
║ Q A ║ Q BL ║ Q BP ║ Q CL ║
╠═════════════╬═════════════╬═════════════╬═════════════╣
║ 296.9922║ -343.2054║ 97.3414║ -97.3414║
╠═════════════╬═════════════╬═════════════╬═════════════╣
║ 59.5564║ -128.4132║ 331.5309║ -331.5309║
╠═════════════╬═════════════╬═════════════╬═════════════╣
║ 270.8699║ -270.8699║ 331.5309║ -331.5309║
╚═════════════╩═════════════╩═════════════╩═════════════╝
╔═══════════════════════════════════════════════════════════════════════╗
║ Изгибающие моменты в колоннах, кН*м ║
╠═════╦══════════╦══════════╦══════════╦══════════╦══════════╦══════════╣
║ ║ M AB ║ M AH ║ M A0 ║ M BB ║ M BH ║ M B0 ║
╠═════╬══════════╬══════════╬══════════╬══════════╬══════════╬══════════╣
║ 1+2 ║ 51.1604║ -76.7405║ 38.3703║ -26.2184║ 39.3276║ -19.6638║
╠═════╬══════════╬══════════╬══════════╬══════════╬══════════╬══════════╣
║ 1+3 ║ 4.3280║ -6.4919║ 3.2460║ 26.3120║ -39.4680║ 19.7340║
╠═════╬══════════╬══════════╬══════════╬══════════╬══════════╬══════════╣
║ 1+4 ║ 41.0261║ -61.5392║ 30.7696║ 6.5545║ -9.8317║ 4.9159║
╚═════╩══════════╩══════════╩══════════╩══════════╩══════════╩══════════╝
Способ выравнивания – Луговой
╔══════════════════════════════════════════════════╗
Выравненные изгибающие моменты в ригеле [кН/м] ║
╠═════╦════════╦════════╦════════╦════════╦════════╣
║ ║ M A ║ M2 ║ M BL ║ M BP ║ M5 ║
╠═════╬════════╬════════╬════════╬════════╬════════╣
║ 1+2 ║ -127.90║ 255.54║ -257.30║ -191.75║ -50.61║
╠═════╬════════╬════════╬════════╬════════╬════════╣
║ 1+3 ║ -10.82║ 24.36║ -203.62║ -269.40║ 211.32║
╠═════╬════════╬════════╬════════╬════════╬════════╣
║ 1+4 ║ -102.57║ 140.51║ -269.40║ -269.40║ 270.35║
╚═════╩════════╩════════╩════════╩════════╩════════╝
Выравнивание
эпюры 1+2:
257,3-255,54 = 1,76 кН∙м
Ординаты выравнивающей эпюры:
(¾)∙1,76 =1,32<0,3∙257,3=77,19 кН∙м. Условие выполняется =>
МВлев=1,32 кН∙м.
МА=1,32/3=0,44 кН∙м.
Выравнивание эпюры 1+3:
(269,4-211,32)/2 = 29,04 кН∙м<269,4∙0,3=80,82 кН∙м.- условие выполняется => ординаты выравнивающей эпюры МВправ= Мс=29,04кН∙м.
Выравнивание эпюры 1+4:
378,25-207,73 = 170,52 кН∙м
Ординаты выравнивающей эпюры в первом пролоте
3/4·170,52 = 127,89 > 0,3·378,25 =113,475 кН·м; условие не выполняется МВлев=113,475 кН·м. МА= 113,475/3 = 37,825 кН·м.
Ординаты выравнивающей эпюры во втором пролоте:
394,63-86,09/2= 154,27 > 0,3·394,63 =118,389 кН·м.
условие не выполняется =>
МВправ= Мс=118,389 кН∙м.

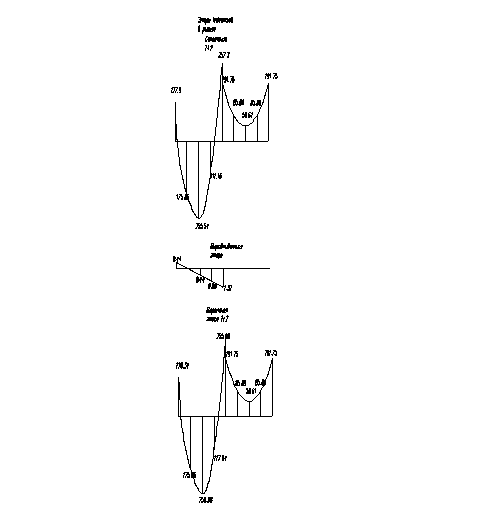

Рис.2.3.
Выравнивание эпюры 1+2

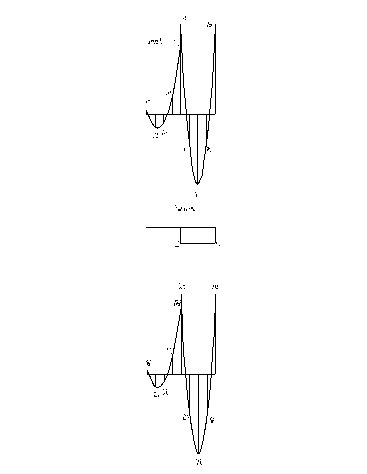

Рис 2.3 Выравнивание эпюры 1+3

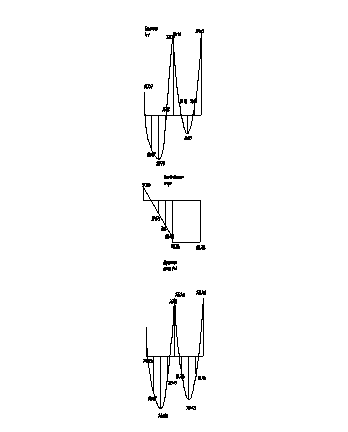

Рис 2.4 Выравнивание эпюры 1+4

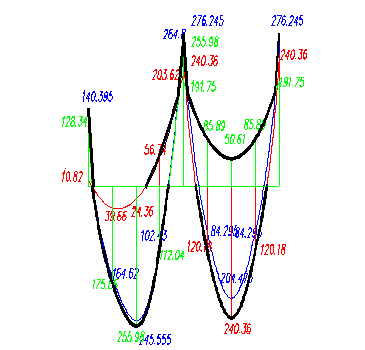

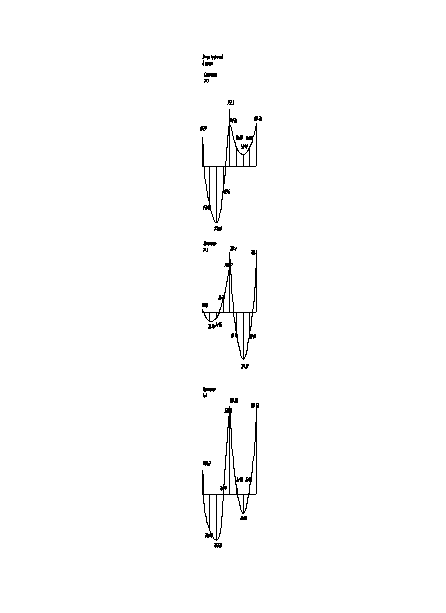

Рис 2.5 Огибающая эпюра моментов

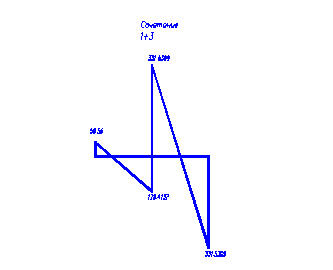

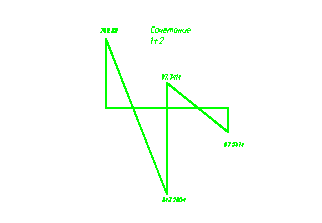

Рис. 2.6 Эпюры поперечных сил при загружении комбинацией нагрузок 1+2, 1+3, 1+4.

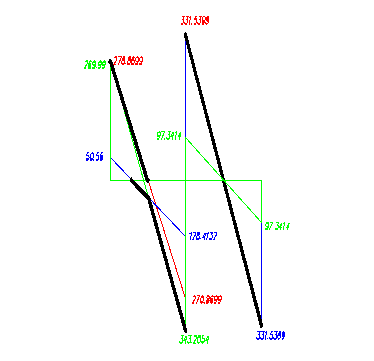

Рис. 2.7 Огибающая эпюра Q
Продольные силы в колоннах определяются в уровне первого этажа.
Собственная масса колонн
кН
Нагрузка от навесных стеновых панелей
кН
Нагрузка от остекления
кН
Суммарная нагрузка от навесных стеновых панелей и остекления
кН
Продольная сила, действующая на крайнюю колонну
кН
Продольная сила, действующая на среднюю колонну
кН
