Ход работы
1. Создайте таблицу «Объем продаж по регионам» и постройте гистограмму.
Объем продаж по регионам |
||||
|
Север |
Юг |
Запад |
Восток |
Январь |
15 000р. |
13 000р. |
11 000р. |
14 000р. |
Февраль |
18 000р. |
17 000р. |
16 000р. |
19 000р. |
Март |
14 000р. |
15 000р. |
13 000р. |
16 000р. |
.
Выберите тип диаграммы Гистограмма. Гистограмма – один из наиболее распространенных типов диаграмм. Этот тип диаграмм используется для отображения дискретных данных, которые являются противоположностью непрерывным данным.

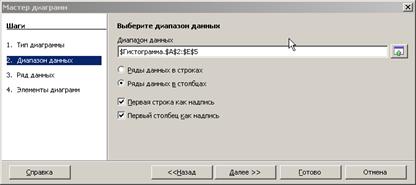

На втором этапе работы в окне Мастер диаграмм Диапазон данных проверяется диапазон данных и уточняется ориентация рядов данных (располагаются ли они в строках или в столбцах таблицы данных). От ориентации рядов данных в значительной степени зависит то, как будет выглядеть диаграмма. В большинстве случаев OpenOffice. Calc делает правильный выбор.
На вкладке Диапазон данных измените ориентацию рядов данных.
Установите ориентацию рядов в столбцах.

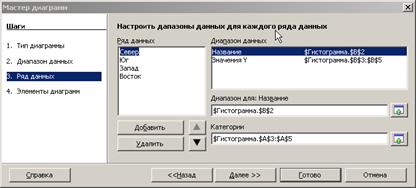

В третьем диалоговом окне Мастера диаграмм Ряд данных. Здесь можно задать или изменить данные, используемые для каждого ряда данных диаграммы. Настройте диапазоны данных для каждого ряда данных по образцу:

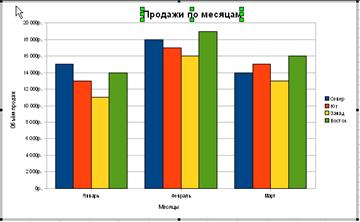

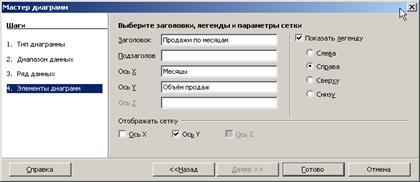

В четвёртом диалоговом окне Мастера диаграмм Элементы диаграмм задаются произвольные заголовки. В поле Заголовки введите текст Продажи по месяцам, в поле Ось Х – Месяцы, в поле Ось Y Объем продаж. Обратите внимание, что введенные заголовки отобразились на диаграмме.
В разделе Отображать сетку установите основные линии для оси Y. Имейте в виду, что большое количество линий сетки снижает наглядность диаграммы. Установите флажок Показать легенду и задайте размещение легенды справа от диаграммы. Нажмите кнопку Готово.
Активизируйте (выделите) диаграмму, дважды щелкнув на свободном поле диаграммы ЛКМ. При этом вокруг диаграммы появится черная рамка с маркерами.
Примечание: Все последующие действия по форматированию диаграммы производятся в режиме ее активизации, т. е. тогда и только тогда, когда она выделена.
Переместите диаграмму.
Для этого щелкните на ее рамке, нажмите ЛКМ и перетащите диаграмму на новое место. При перемещении диаграммы указатель мыши превращается в четырехнаправленную стрелку.
Измените размеры диаграммы.
Поменяйте цвет диаграммы
Для этого:
Щёлкните по свободной области диаграммы ПКМ и выберите в меню пункт Формат области диаграммы.

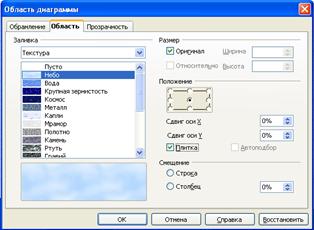

В диалоговом окне Область диаграммы на вкладке Область измените цвет заливки области. Например, выберите в меню Заливка пункт Текстура и в списке выберите одну из текстурных заливок.
Измените формат элементов Ряд “Север”, Ряд “Юг”, Ряд “Запад”, Ряд “Восток”. Для того чтобы изменить формат Ряда “Север” :
Щелкните ПКМ поРяду “Север”.
Выберите команду Формат рядов данных... из контекстного меню.

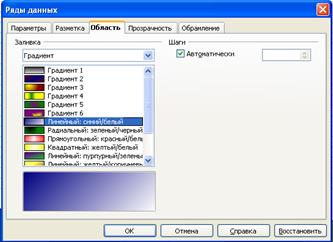

В появившемся окне Ряд данных на вкладке Область установите градиентную заливку из двух цветов.
Нажмите на Ok.
Проделайте аналогичные действия с Рядом “Юг”, Рядом “Запад”, Рядом “Восток”.
Установите обрамление для диаграммы.
Для этого:
Щёлкните по свободной области диаграммы ПКМ и выберите в меню пункт Формат области диаграммы.
В диалоговом окне Область диаграммы на вкладке Обрамление установите:
в поле Стиль – Сплошная, в поле Цвет – Синий, в поле Ширина – 0,10 см.
Нажмите на Ok.
Установите над рядами “Север”, “Юг”, “Запад” и “Восток” подписи данных. Для этого щелкните по нужному ряду и выполните Вставка ––> Подпись данных.
