Задача 3
Произвести расчет уровней сигнала фрагмента сети кабельного телевидения, представленной на рисунке 5.1.

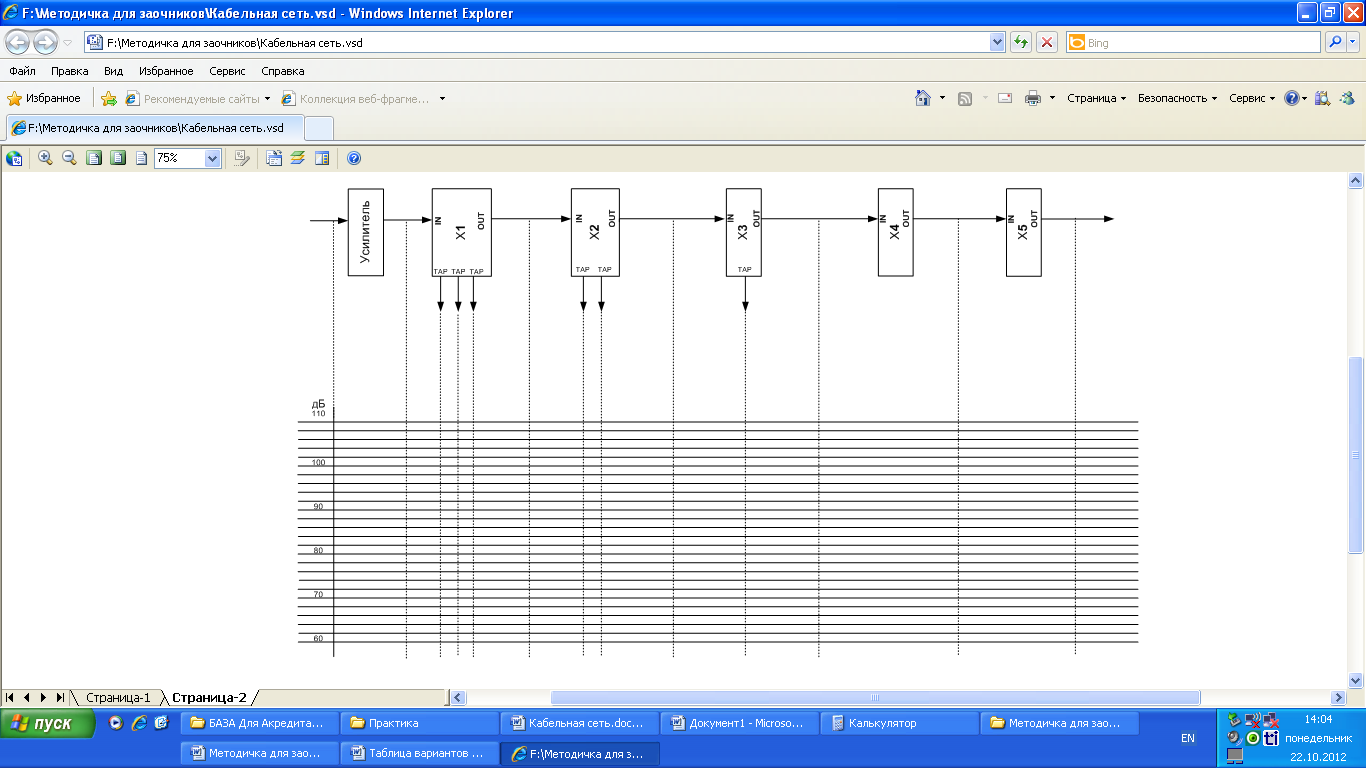

Рисунок 5.1 - Фрагмент сети кабельного телевидения
Рассчитаем диаграмму уровней распределительной сети (рисунок 5.1). Исходные данные приведены в таблице 4.
Таблица 4 – Исходные данные
№ Варианта |
Входной уровень |
Коэфф. усиления |
Х1 |
Х2 |
Х3 |
Х4 |
Х5 |
7 |
72 |
20 |
TO 3-12 |
TO 2-10 |
TO 1-16 |
SP-102 |
SP-105 |
Ответвители
Пример международной аббревиатуры ответвителя магистрального – ТО 1-16, аналогичен МО-1/16. Вход обозначается символом «in», основной выход – «out» и ответвление – «tap».
Первое число – число отводов; второе число - переходное затухание ВЧ сигнала от входа к отводам, дБ.
Проходное затухание от входа к основному выходу рассчитывается исходя из количества отводов и затухания на них. Находится в пределах 0.8…3 дБ.
Разветвитель
На конце абонентской линии включается разветвитель с несколькими развязанными выходами для подключения нескольких приёмников. Пример международной аббревиатуры абонентской коробки (сплиттера) – SP-102, где 2 - количество выходов. В отличие от ответвителя, разветвитель делит мощность на равные части.
Расчет диаграммы уровней распределительной сети
Необходимо рассчитать уровни сигналов на каждом из выходов каждого элемента распределительной сети.
Расчет уровня сигнала на выходах ответвителей производится следующим образом. Например, у ответвителя магистрального ТО-3/12 три отвода, на каждый из которых отводится 1/12 входной мощности (-6 дБ). На основной выход остается 1-1/12-1/12-1/12=3/12 часть от входной мощности, что соответствует -3дБ.

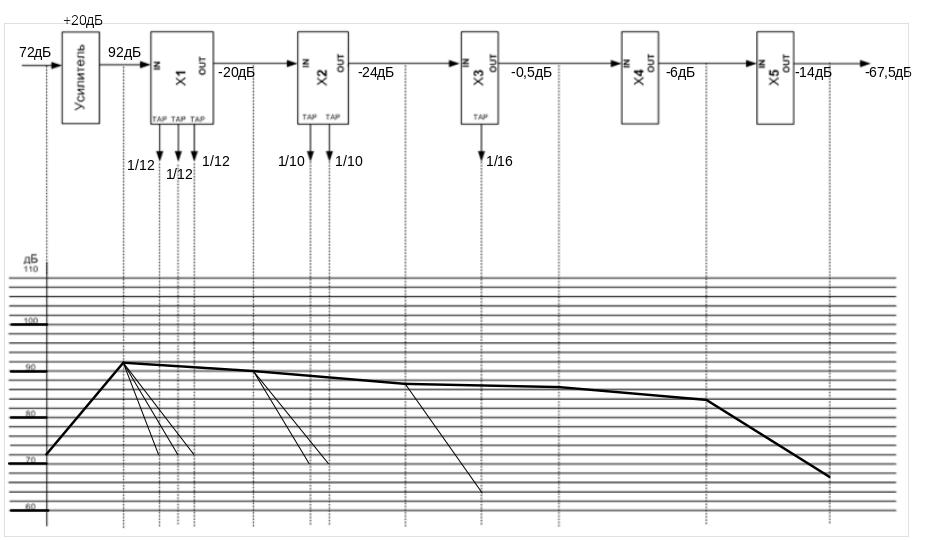

Рисунок 5.2 - Фрагмент сети кабельного телевидения
Задача 4
Рассчитать и составить адресное кодовое слово в протоколе POCSAG. Данные указаны в таблице 5.
Таблица 5 –Исходные данные
Номер варианта |
Индивидуальное задание |
7 |
адрес пейджера 1234890 |
Переводим с помощью калькулятора адрес пейджера в двоичную систему 1234890(10) = 100101101011111001010(2) = 21 бит. При передаче адреса используется 18 бит, три последних бита программируются в пейджере и отвечают за то, какой номер кадра (фрейма) будет «слушать» пейджер. Три последних бита – 101, следовательно пейджер «закреплен» за 2-ым кадром.
Получаем: 100101101011111001.
К полученным битам адреса добавляем флаг (при передаче адреса флаг = 0). Получаем: 0100101101011111001
Добавляем функциональные биты: 00 – если будет передаваться цифровая информация; 01 или 10 – если будет передаваться тональный вызов; 11 – если будет передаваться буквенно-цифровая информация. Передадим тональный вызов, следовательно, получаем: 010010110101111100101
Теперь для полученного результата рассчитаем избыточные биты (кодирование с помощью циклического кода БЧХ). Для этого необходимо домножить на десять результат (т.е. добавить 10 нулей): 0100101101011111001010000000000
Далее этот результат будет делиться либо на 11 нулей, либо на полином БЧХ: 11101101001 в зависимости от первого бита информации: если 0, то делим на 11 нулей, если 1, то делим на полином.
Д
Таблица 6 - Таблица
истинности "Исключающее ИЛИ"
X1
X2
Y=X1X2
0
1
1
1
0
1
0
0
0
1
1
0
Для получения полного адресного кодового слова к полученному добавляем полученные избыточные биты и бит четности (который определяется количеством единиц в кодовом слове). Получаем:
1 бит 18 бит 2 бита 10бит 1 бит
0 100101101011111001 01 0000111111 0
флаг адресное функц. избыточные бит четности
поле биты биты
