4 Расчет оборудования транспортных шлюзов

Как правило, транзитные (транкинговые) шлюзы ТMG устанавливаются на существующих объектах сети с учетом структуры имеющейся сети связи общего пользования (ССОП), осуществляя подключение территориально приближенных АТС. Емкостные показатели шлюза ТMG определяются исходя из нагрузки, поступающей от этих АТС. В свою очередь, значение нагрузки может быть вычислено на основе числа потоков Е1 между АТС и шлюзом и удельной нагрузки на один канал 64 кбит/с. Обычно для передачи речи от АТС используется стандартный кодек G.711.

Тогда общая нагрузка, поступающая на транзитный шлюз от АТС ССОП, равна:

Y_TMG = N_E1*30*Y_KAH (1.10)

Y_TMG = 4*4*30*0,8 = 384 Эрл

где N_E1 — число потоков Е1, осуществляющих подключение АТС ССОП к транспортному шлюзу;

y_E1 — удельная нагрузка одного канала 64 кбит/с в составе первичного потока Е1;

Y_MG — общая нагрузка, поступающая на транспортный шлюз от АТС ССОП.

Значение удельной нагрузки на один разговорный канал потока Е1 у_кан при расчетах принимается равным 0,8 Эрл.

Следует также учитывать, что некоторая часть вызовов (передача факсимильной информации, модемных соединений и пр.) будет обслуживаться с использованием кодека G.711 без компрессии пользовательской информации. Определив долю такой нагрузки как «х», формулу для определения транспортного ресурса можно представить в виде:

V_{TMG_compr} = [(1-z)*V_G.711-p+z*V_G.711]*Y_TMG, бит/с (1.11)

V_{TMG_compr} = [(1-0,1)*42+0,1*84,8]*384 = 17756,16 бит/с = 17,8 Мбит/с

где V_G.711-p — ресурс для передачи речевой информации кодека G.711 c подавлением пауз.

Помимо пользовательской информации, на транспортный шлюз поступают сообщения протокола управления медиашлюзами Н.248/Megaco и сообщения протокола ОКС№7, которые преобразуются в сообщения протокола SIGTRAN. Для этих сообщений также должен быть выделен транспортный ресурс в шлюзе. Таким образом, общий транспортный ресурс ТGW может быть вычислен по формуле:

V_TMG = V_{TMG_compr}+V_H.248+V_OKC, бит/с (1.12)

V_TMG = 17,8+1,78+1,1 = 20,7 Мбит/с

где - полоса пропускания для передачи сообщений протокола Н.248;

- полоса пропускания для передачи сообщений ОКС№7.

Приближенно будем считать, что сигнальная информация Н.248 требует дополнительно 10% полосы пропускания от общего транспортного ресурса шлюза.

Полоса пропускания для передачи сообщений ОКС№7 определяется с использованием методики пересчета разговорной нагрузки в нагрузку ОКС№7, применяемой при проектировании сетей общеканальной сигнализации:

V_ОКС = Y_TMG*k_ОKC*V_зc*y_зс*k_SIGTRAN, бит/с (1.13)

V_ОКС = 384*0,166×10^-3*64000*0,2*1,3 = 1060,7 кбит/с

где k_ОKC = 0,166×10^-3 – коэффициент пересчета местной телефонной нагрузки в нагрузку ОКС№7;

V_зc = 64000 бит/с - полоса пропускания звена сигнализации, равна;

y_зс = 0,2 Эрл - загрузка звена сигнализации, равна;

k_SIGTRAN = 1,3 - коэффициент пересчета нагрузки ОКС№7 в нагрузку протокола SIGTRAN.

Количество и тип интерфейсов подключения транзитного шлюза к пакетной сети определяется транспортными ресурсами шлюза и топологией пакетной сети. Транспортный ресурс шлюза и количество интерфейсов связаны соотношением:

V_TMG = N_INT*V_INT, бит/с (1.14)

V_TMG = 3150*62,4 = 196560 Мбит/с

где V_INT — полезный транспортный ресурс одного интерфейса;

N_INT — количество интерфейсов.

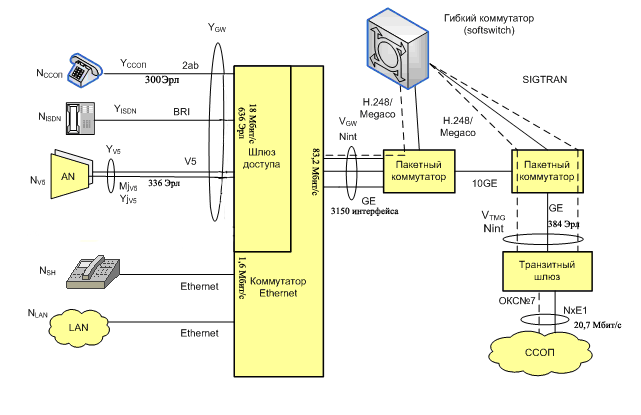

Основные параметры расчета оборудования шлюза доступа и транзитного шлюза представлены на рисунке 2.

Рисунок 2 - Параметры расчета оборудования шлюза доступа и

транзитного шлюза
