5. Методика выбора кабельных пар для adsl
Для выбора кабельных пар и применения технологии ADSL необходи-
мо:
осуществить пробное подключение оборудования ADSL;
измерить переходное затухание между цепями по схеме «каждая с каждой».
Схема измерений переходных затуханий на ближнем конце абонентских линий для заданного в исходных данных типа используемого линейного кода приведены на рисунке 2. На схеме укажите измерительную частоту генератора в соответствии с заданным в таблице 1 типом кода. Для выбора измерительной частоты используйте частоту максимума энергетического спектра заданного кода. Для кода ТС РАМ такой частотой является 160 кГц, для кодов САР-150 кГц.

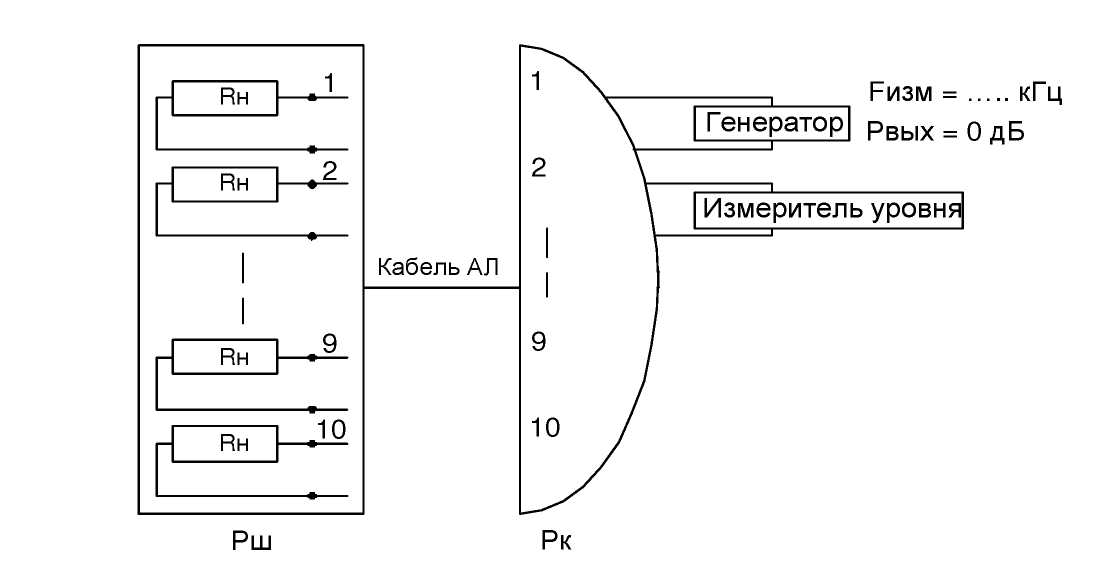

Рисунок 2 - Схема измерений переходного затухания между цепями
Сделайте вывод о возможности использования на абонентских линиях оборудования ADSL.
Задание 2
Раскройте теоретический вопрос согласно своего варианта (таблица 3).
Рассчитать диаграмму уровней распределительной сети (рисунок 3). Исходные данные приведены в таблице 4.
20
Таблица 3 - Исходные данные
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Вопрос |
10 |
9 |
8 |
7 |
6 |
1 |
2 |
3 |
4 |
5 |
Перечень вопросов:
1. Классификация систем кабельного телевидения. 2.Технологии построения систем кабельного телевидения.
Пассивное оборудование линейного тракта систем кабельного телевидения
Активное оборудование линейного тракта систем кабельного телевидения.
Головное оборудование аналоговых систем кабельного телевидения.
Цифровое оборудование головных станций кабельного телевидения.
Головное оборудование интерактивных сетей кабельного телевидения.
Услуги, предоставляемые операторами сетей IP телевидения.
Протоколы, используемые в сетях кабельного телевидения.
10. Виды трафика, используемого в сетях IP телевидения.

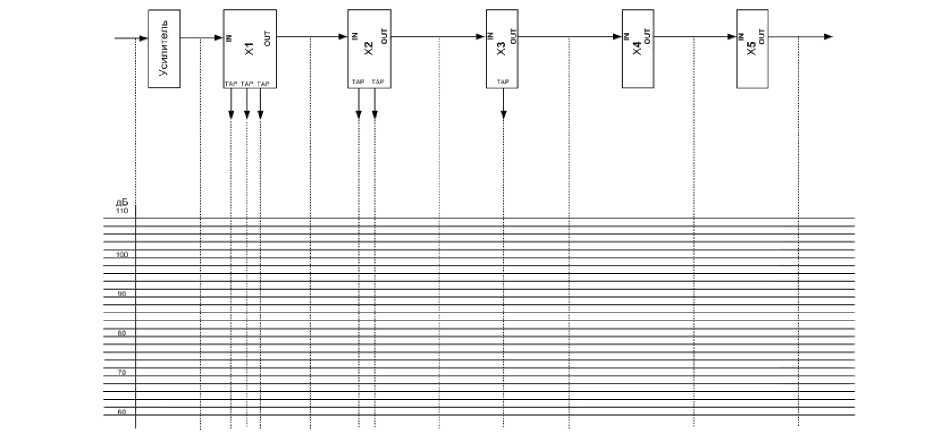

Рисунок З - Распределительная сеть кабельного телевидения Таблица 4 - Исходные данные
№ Варианта |
Входной уровень |
Коэфф. усиления |
XI |
Х2 |
ХЗ |
Х4 |
Х5 |
1 |
60 |
40 |
ТО 3-10 |
ТО 2-20 |
ТО 1-6 |
SP-102 |
SP-105 |
2 |
62 |
38 |
ТО 3-12 |
ТО 2-16 |
ТО 1-10 |
SP-103 |
SP-104 |
3 |
64 |
34 |
ТО 3-16 |
ТО 2-12 |
ТО 1-6 |
SP-104 |
SP-103 |
4 |
66 |
30 |
ТО 3-20 |
ТО 2-10 |
ТО 1-12 |
SP-105 |
SP-102 |
5 |
68 |
26 |
ТО 3-24 |
ТО 2-6 |
ТО 1-10 |
SP-106 |
SP-107 |
6 |
70 |
24 |
ТО 3-10 |
ТО 2-6 |
ТО 1-12 |
SP-107 |
SP-106 |
7 |
72 |
20 |
ТО 3-12 |
ТО 2-10 |
ТО 1-16 |
SP-102 |
SP-105 |
8 |
74 |
16 |
ТО 3-16 |
ТО 2-12 |
ТО 1-20 |
SP-103 |
SP-104 |
9 |
76 |
12 |
ТО 3-20 |
ТО 2-16 |
ТО 1-20 |
SP-104 |
SP-103 |
10 |
78 |
6 |
ТО 3-24 |
ТО 2-20 |
ТО 1-16 |
SP-105 |
SP-102 |
