Методические указания по выполнению задания 1 Содержание ответа

1. На схеме ЦСП ИКМ - ВД укажите форму сигналов:

• на выходе канала,

• на выходе модулятора,

• на выходе кодера,

• на выходе преобразователя кода передачи,

• на входе регенераторов РЛ и PC,

• на выходе преобразователя кода приёма,

• на выходе декодера,

• на выходе ФНЧ.

12

Кратко укажите назначение всех узлов схемы.

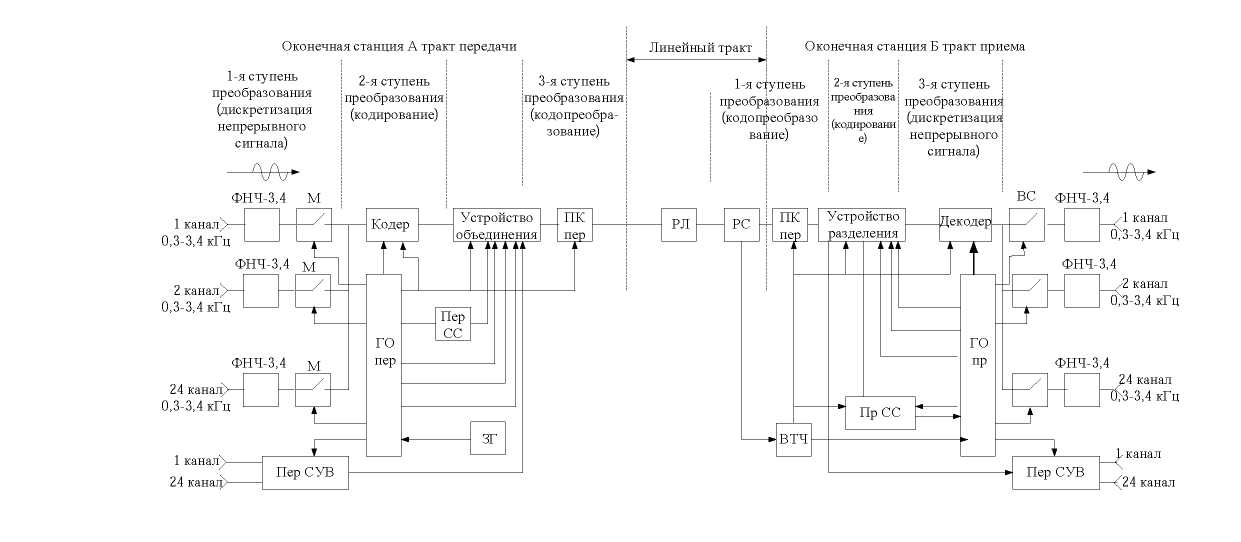

Рисунок 1 - Структурная схема, поясняющая принцип построения ЦСП

ИКМ-ВРК для числа каналов = 24

2. Тактовая частота системы рассчитывается по формуле (1):

Fт= Fд*Nkи * m,

где Fд- частота дискретизации,

m - разрядность кодера,

Nkи - число канальных интервалов.

(1)

При расчете тактовой частоты необходимо учесть, что число каналь­ных интервалов берётся с учётом числа телефонных каналов и каналов слу­жебной информации (для передачи сигналов СУВ - сигналов управления и взаимодействия между АТС).

Длительность тактового интервала рассчитывается по формуле (2):

Тт = 1/Ft (2)

Длительность канального интервала рассчитывается по формуле (3):

Тки = Тт * m, (3)

Длительность цикла рассчитывается по формуле (4):

Тц = Тки * Nkи (4)

13

Длительность сверхцикла рассчитывается по формуле (5):

Тсц = Тц * S, где S - число циклов в сверхцикле. (5)

Число циклов в сверхцикле определяется по формуле (6):

S = (Nтк / (2 или 2)) + 1 (6)

Знаменатель в формуле определяется числом СУВ, передаваемых за один цикл.

3. На основании исходных данных и расчётов постройте диаграмму временного сверхцикла, цикла, канального интервала, разрядного интервала.

Рисунок 2 - Диаграмма временного цикла, сверхцикла, КИ

Задание 2

1. Поясните процессы преобразований SDH.

2. Поясните послойное построение сети.

3. Раскройте вопросы согласно своего варианта.

Исходные данные приведены в таблице 2. Таблица 2 - Исходные данные

Вариант	1	2	3	4	5	6	7	8	9	10
Вопрос	1,11	2, 12	3,13	4,14	5, 15	6,16	7,17	8,18	9,19	10,20

14

Перечень вопросов:

1. Понятие ТС, технологии ТС.

2. Инфокоммуникационные сети.

3. Иерархия PDH, построение, особенности, недостатки.

4. Иерархия SDH, предпосылки возникновения, особенности.

5. Виды интерливинга.

6. Формирование модулей STM - N.

7. Структура модулей SDH на примере STM - 1.

8. Структура модулей SDH на примере STM - 4.

9. Функциональные модули SDH - мультиплексоры, концентраторы, ком­ мутаторы.

10. Топология сетей SDH.

11. Синхронизация сетей SDH.

12. Системы управления сетями SDH.

13. Функциональные методы защиты синхронных потоков.

14. Функции указателей и заголовков STM - N.

15. Компонентные блоки (TU STM). Режимы работы TU.

16. Общая структура заголовка STM - N.

17. Технические характеристики оборудования фирмы Alcatel-1641SM.

18. Технические характеристики оборудования фирмы Alcatel-1664SM.

19. Основы тестирования SDH.

20. Аварийные сигналы SDH.

Ответы на вопросы должны быть краткими, должны содержать только самые основные термины.

Задание 3

1. Определите уровень STM для построения требуемой качествен­ной транспортной сети SDH для трёх населённых пунктов. Исходные данные приведены в таблице 3.

Таблица 3 - Исходные данные

Исходные данные		Вариант
		1	2	3	4	5	6	7	8	9	10
Необходимое	NA	1000	400	6000	2000	2000	1000	5000	3000	200	300
число теле­фонных ка­налов	Nb	1500	400	4000	400	300	2500	5000	1000	300	300
	Nc	1700	400	11000	4000	300	200	5000	1000	400	300
Необходимое число каналов передачи данных, Nnfl		1000	500	5000	1000	1000	1000	5000	2000	500	300
