5.2 Расчет естественного освещения на рабочем месте оператора пэвм с учётом санитарных норм

Естественное освещение используется для общего освещения производственных и подсобных помещений. Оно создается лучистой энергией солнца и на организм человека действует наиболее бла­гоприятно. Используя этот вид освещения, следует учитывать ме­теорологические условия и их изменения в течение суток и перио­дов года в данной местности. Это необходимо для того, чтобы знать, какое количество естественного света будет попадать в поме­щение через устраиваемые световые проемы здания:

окна — при боковом освещении, световые фонари верхних перекрытий здания — при верхнем освещении. При комбинированном естественном осве­щении к верхнему освещению добавляется боковое.

Качество освещения естественным светом характеризуется коэф­фициентом естественной освещенности К_ео.. При боковом освещении нормируется минимальное значение коэффициента естественной освещенности — K_{ео мин}, а при верхнем и комбинированном освещении — среднее его значение — K_{ео ср.} С целью создания наиболее благоприятных условий труда уста­новлены нормы естественной освещенности. В тех случаях, когда естественная освещенность недостаточна, рабочие поверхности должны дополнительно освещаться искусственным светом. Смешан­ное освещение допускается при условии дополнительного освещения только рабочих поверхностей при общем естественном освещении.

Для облегчения нормирования освещенности рабочих мест все зрительные работы по степени точности делятся на восемь раз­рядов. Характер зрительной работы определяется наименьшим размером объекта различения. Работа оператора ЭВМ относится к третьему разряду зрительных работ и считается работой высокой точности. Разряд зрительной точности равен 3-В. Наименьший размер объекта различения для этого типа работ составляет от 0,3 до 0,5мм [3].

Проведём расчет естественного освещения на рабочем месте оператора ПЭВМ.

Целью расчета естественного освещения является определение площади световых проемов, то есть количества и геометрических размеров окон, обеспечивающих нормированное значение КЕО.

Исходные данные:

• освещение – боковое одностороннее;

• разряд точности – III;

• ориентация световых проёмов –ЮЗ;

• длина помещения L_п – 8м;

• глубина помещения B – 8,5 м;

• ширина окна b=1,8 м;

• высота окна h_o=2,4 м.

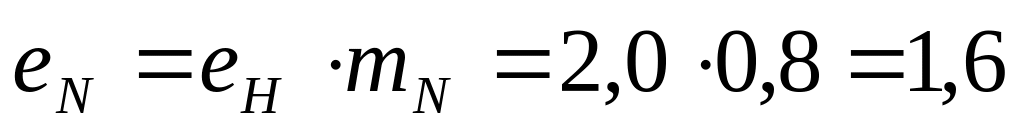

Определим нормированное значения К.Е.О. Нормированное значение коэффициента естественной освещенности вычислим по формуле:

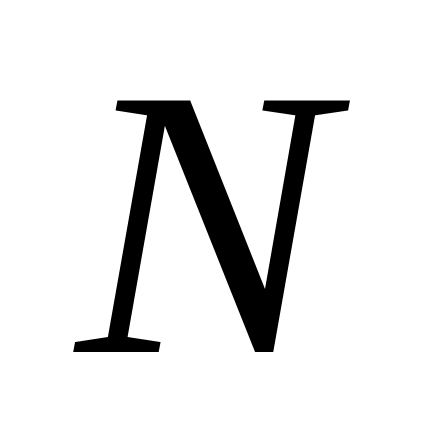

где – номер группы административно-территориального района по обеспеченности естественным светом. Для заданного города (Новочеркасск)

принимаем N=5.

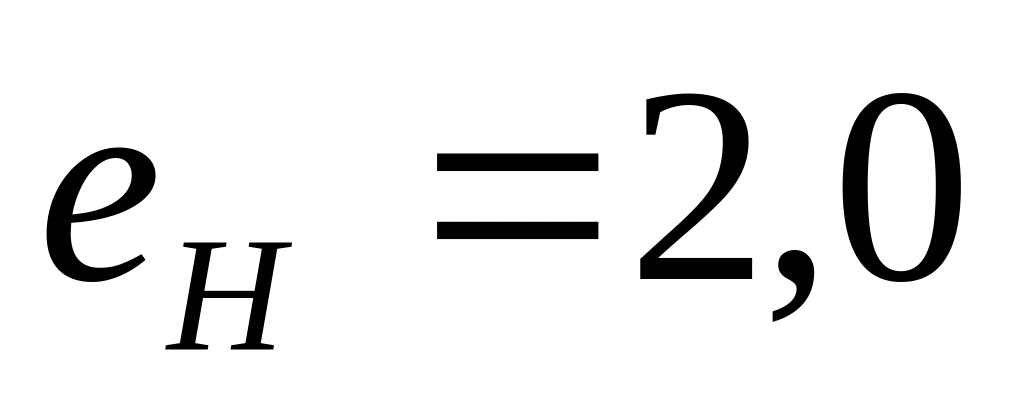

– значение коэффициента естественной освещенности, выбираемое в зависимости от характеристики зрительных работ в данном помещении и системы естественного освещения. Для заданного по условию III разряда принимаем _.

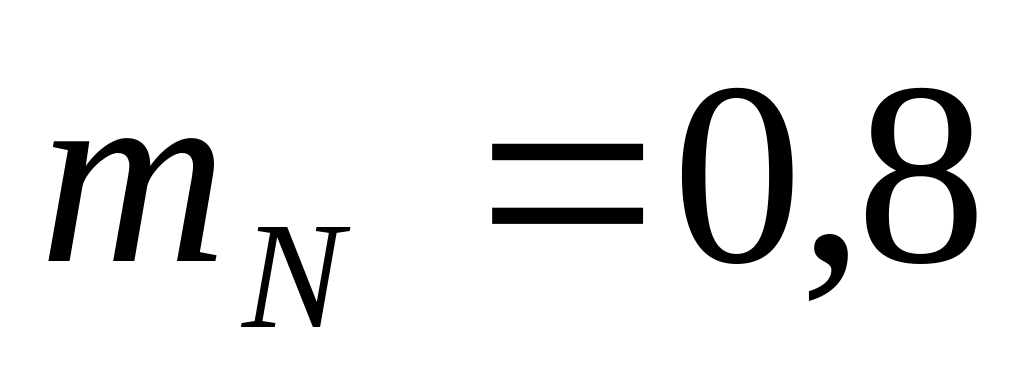

– коэффициент светового климата, который находится в зависимости от вида световых проемов, их ориентации по сторонам горизонта и номера группы административного района. Принимаем для расчета

%

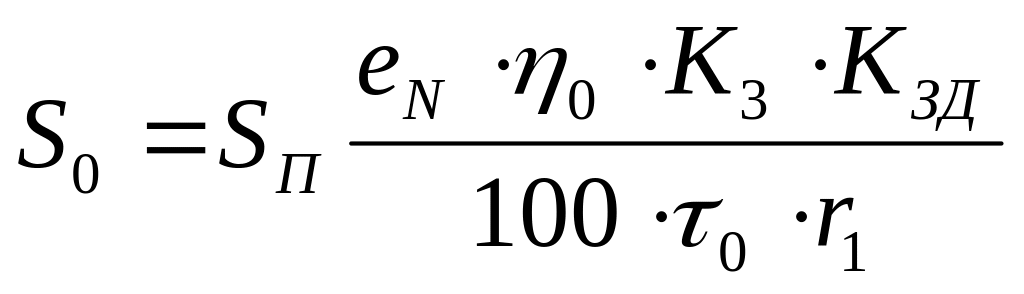

Определим суммарную площадь световых проемов при боковом одностороннем освещении по формуле [4]:

, м²

где S_П – площадь пола помещения, м²;

;

e_N – нормированное значение К.Е.О;

η₀ – коэффициент световой характеристики оконного проема, который зависит от отношения длины помещения к его глубине, равного L_п/B = 8/8,5 =0,94, и отношения глубины помещения к его высоте от уровня условной рабочей поверхности до верха окна B/h₁=8,5/2,65=3,2 [4]. (h₁ = 2,65 м, поскольку рекомендуемая высота условной рабочей поверхности равна 0,75 м, высота нижнего края окна над уровнем пола равна 1м, а высота окна равна 2,4 м). Таким образом, η₀ = 18;

К₃ – коэффициент запаса, учитывающий загрязнение светопропускающего материала светового проема, зависит от типа помещения и от расположения стекол. В данном случае при вертикальном расположении проёмов К₃=1,2;

К_3Д – коэффициент, учитывающий затемнение окон противостоящими зданиями. При отсутствии противостоящих зданий К_3Д=1;

r₁ – коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от внутренних поверхностей помещения и поверхности земли, примыкающей к зданию. r_o зависит от:

отношения глубины помещения к его высоте от уровня условной рабочей поверхности до верха окна: B : h₁ = 8,5 : 2,65 = 3,2;

отношения расстояния расчетной точки от наружной стены;

типа бокового освещения – одностороннее;

отношения длины помещения к его глубине: L_п/B = 8/8,5 =0,94.

Учитывая вышеприведенные факторы r_o=1,2.

τ₀ – общий коэффициент светопропускания светового проема. Определяется в зависимости от коэффициента светопропускания стекол, потерь света в переплетах окон, слоя его загрязнения, наличия несущих и солнцезащитных конструкций перед окнами:

τ₁ – коэффициент светопропускания материала. Для данного окна 0,8;

τ₂ – коэффициент, учитывающий потери света в переплетах окна. Его значение зависит от вида оконного переплета, Для деревянных спаренных оконных рам принимаем τ₂ =0,85;

τ₃ – коэффициент, учитывающий потери света в несущих конструкциях.

Так в данном случае отсутствуют несущие конструкции, то τ3=1.

τ₄ – коэффициент, учитывающий потери света в солнцезащитных устройствах. Так как таких устройств нет, то принимаем τ₄=1.

Вычислим суммарную площадь световых проемов:

Определим количество световых проемов.

Необходимую площадь одного светового проема найдём как произведение ширины окна и высоты от уровня условной рабочей поверхности до верха окна: :

м²

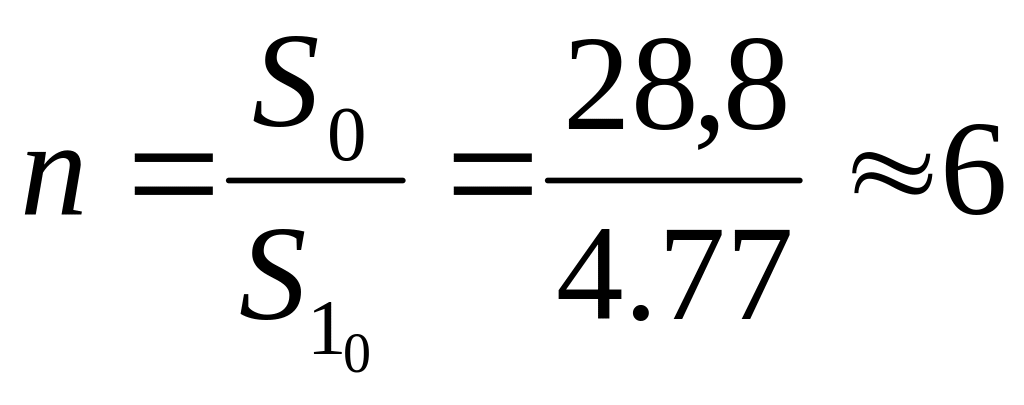

Тогда, количество световых проемов вычислим по формуле:

Найденные значения площади светового проема и их количества с учётом геометрических размеров окон позволят обеспечить нормированное значение КЕО, а значит оптимальные условия на рабочем месте.
