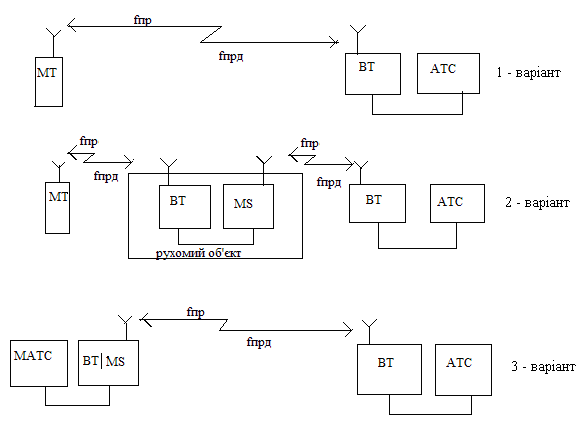

Лінійні системи.
Використовуються для індивідуального радіотелефонного зв’язку, як засіб покращення сервісних послуг телефонної мережі.
Система складається з базового телефонного апарата, який являє собою стаціонарну радіостанцію підключену до ТМЗК.
Таке включення дозволяє сформувати дуплексний радіоканал з мобільним телефонним апаратом в межах певної віддалі.
Другий варіант лінійних систем є організація радіоканалу з мобільною станцією на рухомому об’єкті.
Третій варіант – телефонізація віддалених об’єктів куди недоцільно прокладати кабель.
Такі системи часто називають радіоподовжувачами.
Переваги – зручність експлуатації, можливість ефективного використання стаціонарної телефонної мережі.
Недоліки – обмеження віддалі радіолінії, можливість несанкціонованого доступу.

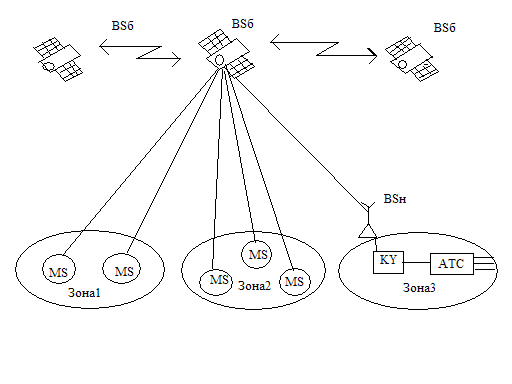

Глобальні системи.
Супутниковий радіотелефонний зв'язок за принципом організації не відрізняється від наземних систем мобільного зв’язку.
В якості BS використовують бортові радіостанції штучних супутників Землі, що знаходяться на низьких орбітах.
Система вузько направлених АФП дозволяє забезпечити високий енергетичний потенціал радіоліній в будь-якій точці зони обслуговування на Землі і використати слабо направлені антени MS для безпосереднього зв’язку з бортовою базовою станцією BSб.
Для зв’язку мобільного абонента з будь-яким мобільним чи стаціонарним абонентом бортова BSб має спеціальний радіоканал із станцією спряження BSн, яка за допомогою комутаційного устаткування з’єднується з АТС.
Перший спосіб ретрансляції передбачає організацію спеціальних радіоканалів між BSб штучних супутників Землі в космосі.
Другий спосіб ретрансляції за допомогою BSн (ретрансляція на Землі).
Системи супутникового радіотелефонного зв’язку дозволяють забезпечувати зв'язок між мобільними абонентами різних континентів, звідки і назва глобальні системи мобільного зв’язку.

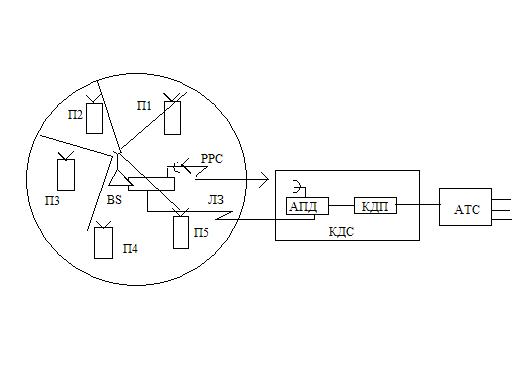

Системи персонального радіо виклику.
Є радіальними системами з одностороннім зв’язком, в яких радіоповідомлення передаються мобільному абоненту у вигляді коротких формалізованих команд.
Викликаючі повідомлення надходять на базовий передавач через спеціальну контрольно-диспетчерську (КДС) або контрольно-кінцеву станцію (ККС), яка з’єднана з ТМЗК.
Форма повідомлень може бути цифровою або аналоговою. Повідомлення відображаються на дисплеї мобільного терміналу або випромінюються у вигляді звукових сигналів.
Аналогові повідомлення приймаються як короткі фрази або слова.
Приймальні мобільні термінали користувача – мініатюрні радіоприймачі, які наперед настроєні на спільну робочу частоту базового передавача.
Оскільки основною задачею системи є пошук (paging) рухомого абонента і передавання повідомлення, то такі системи часто називають пейджинговими. Пейджер має пам'ять , таймер, визначник номера тощо.
