МЧС РОССИИ

Главное управление МЧС России по г. Москве

Государственное общеобразовательное учреждение дополнительного профессионального образования

«Московский учебный центр ФПС»

Им. Героя Советского Союза Постевого С.И.

Цикл

Пожарная техника и связь

У Т В Е Р Ж Д А Ю

Заместитель начальника

Московского учебного центра ФПС,

начальник учебного отдела

полковник внутренней службы

____________________ А.Н. Глушков

«

»

20

10

год

ЛЕКЦИЯ

По дисциплине:

Пожарно-техническая подготовка.

ТЕМА: № 5.5

Противопожарное водоснабжение и арматура.

Для

Профессиональная подготовка пожарных подразделений ФПС Главного управления МЧС России по г. Москве

(направление подготовки специалистов)

Рассмотрена и одобрена

На заседании:

Цикла пожарной техники

Протокол

«

»

2010 г.

МОСКВА 2010 г.

СОДЕРЖАНИЕ

1.

ВВЕДЕНИЕ

10

мин.

Организационный момент:

- доклад дежурного, приветствия, проверка личного состава группы;

- сообщения о теме и цели занятия.

Цель занятия:

Изучить со слушателями назначение, классификацию противопожарного водоснабжения и его проверку Научить правилам работы с гидроэлеватором. Воспитать у слушателей

бережное отношение к источникам водоснабжения.

2.

УЧЕБНЫЕ ВОПРОСЫ (ОСНОВНАЯ ЧАСТЬ)

10

мин.

1.

Наружное противопожарное водоснабжение.

2.

Безводопроводное водоснабжение.

3.

Гидроэлеватор Г-600А.

4.

3.

ЗАКЛЮЧЕНИЕ

10

мин.

Подведение итогов занятия

- ответы на вопросы слушателей.

Задание на самоподготовку

  • Учебное- методическое В.В. Теребнев пособие «Пожарная техника и аварийно- спасательное оборудование».

  • Правила по охране труда в подразделениях

ГПС Министерства РФ по делам ГО,

чрезвычайным ситуациям и ликвидации

последствий стихийных бедствий.

ПОТ РО 01 – 2002 г

Литература:

1.

Учебное- методическое В.В. Теребнев пособие «Пожарная техника и аварийно- спасательное оборудование».

2.

Своды правил «Наружное водоснабжение».

3.

Своды правил «внутреннее водоснабжение».

Учебно-материальное обеспечение:

1. Наглядные пособия

Схемы наружного и внутреннего водоснабжения.

Гидроэлеватор Г-600А.

2. Технические средства обучения

Мультимедийная система

3. Приложения

Введение

Системой водоснабжения- называют комплекс инженерно- технических сооружений, предназначенных для забора воды из природных источников, подъёма на высоту, очистки, хранения запасов воды и подачи её к местам потребления.

По назначению системы водоснабжения подразделяются на хозяйственно- питьевые, предназначенные для подачи воды на хозяйственные нужды населения; производственные, снабжающие водой технологические процессы производства; противопожарные, обеспечивающие подачу воды для тушения пожара. Часто устраивают объединенные системы водоснабжения: хозяйственно- пожарные, производственно- пожарные.

Противопожарные водопроводы ( отдельные или объединенные) бывают низкого давления и высокого давления. В водопроводах низкого давления минимальный свободный напор на уровне земли должен составлять 10м (100 КПа), а требуемый для пожаротушения напор воды создаётся передвижными пожарными насосами, устанавливаемые на гидранты. В водопроводах высокого давления вода к месту пожара подается от гидрантов по пожарным рукавам. Последние устраивают очень редко, поскольку требуют дополнительных затрат на устройство специальной насосной системы и применение повышенной прочности трубопроводов. Системы высокого давления на промышленных предприятиях удаленных от пожарного депо на 2 км, а также в населенных пунктах числом жителей до 50 тыс. человек.

Кроме того, противопожарное водоснабжение подразделяют на систему наружного (снаружи зданий) и внутреннего (внутри зданий) пожаротушения.

Вопрос 1. Наружное водоснабжение.

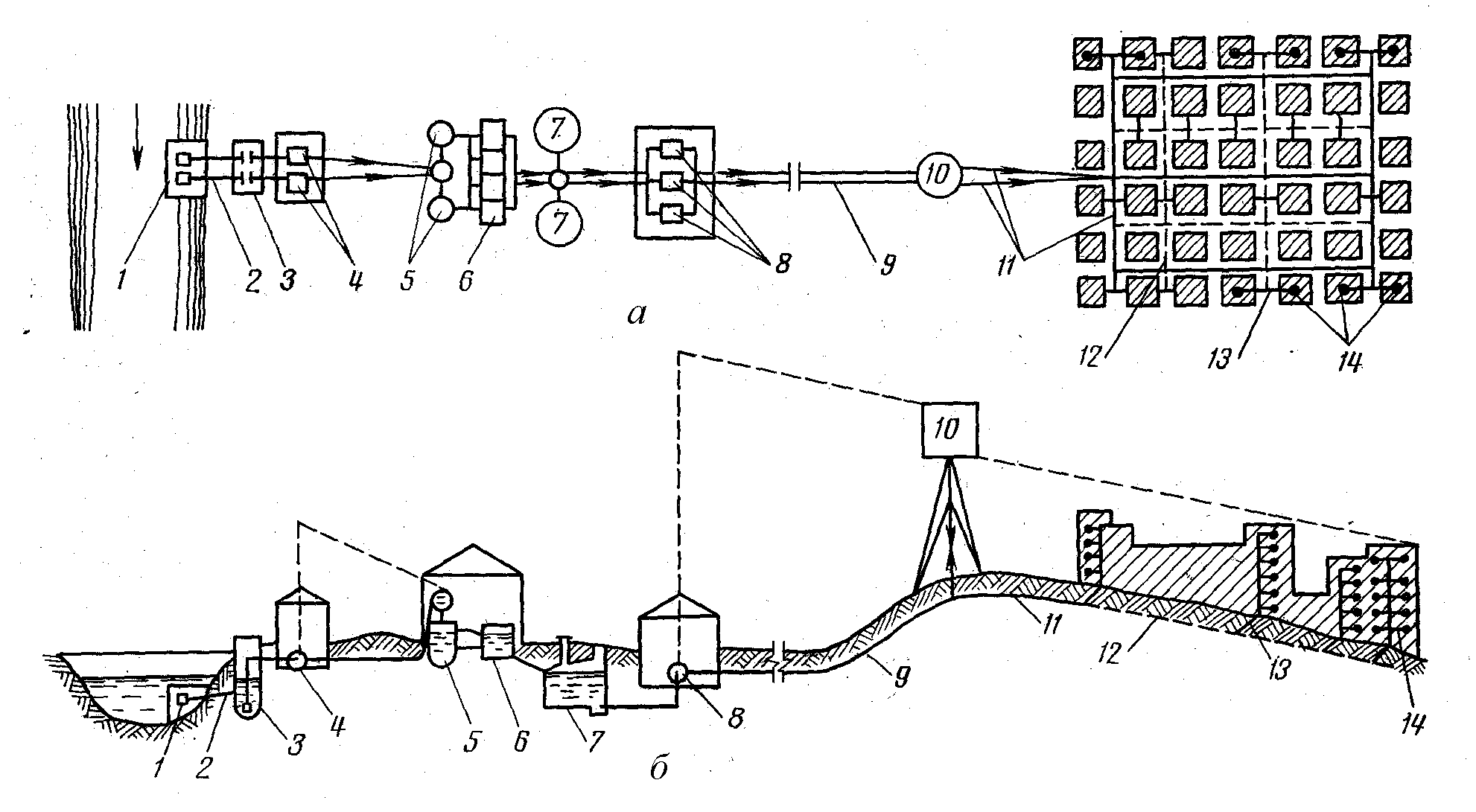

На рис. приведена общая схема водоснабжения города. Речная вода поступает в водоприемник 1 и по самотечным трубам 2 перетекает в береговой колодец 3, а из него насосами I подъема 4 подается в отстойники 5 и далее на фильтры 6 для очистки от загрязнений и обеззараживания. Пройдя очистную станцию, вода поступает в запасные резервуары чистой воды 7, из которых она насосами II подъема 8 подается по водоводам 9 в напорно-регулирующее сооружение 10 (наземный или подземный резервуар, размещенный на естественном возвышении, водонапорную башню или пневматическую установку), а также магистральные трубы 11 водопроводной сети города, по которым вода транспортируется в различные районы города и по сети распределительных труб 12 и домовым вводам 13 – к отдельным потребителям 14.

Систему водоснабжения при изучении обычно разделяют на две части: наружную и внутреннюю. К наружному водопроводу относят все сооружения для забора, очистки и распределения воды водопроводной сетью. Внутренние водопроводы забирают воду от наружной сети и подают ее к потребителям.

Работа очистных сооружений наиболее эффективна при равномерном поступлении воды. Поэтому воду из источника насосная станция подъема I должна подавать более или менее равномерно по часам суток. В то же время режим работы насосной станции должен строиться с учетом водопотребления, которое не является постоянным: оно наибольшее в дневное время и наименьшее ночью. Регулирование работы насосных станций подъемов I и II достигается благодаря устройству запасных резервуаров чистой воды.

Общая схема водоснабжения города:

а – план; б – разрез

Устройство водонапорной башни или других напорно-регулирующих сооружений часто бывает необходимо в том случае, если наблюдается значительная неравномерность потребления воды городом по часам суток и подачи ее насосами подъема II. Поэтому в те часы, когда насосы подают воды больше, чем ее расходуется, излишек воды поступает в водонапорную башню. В те часы, когда воды расходуется больше, чем подается насосами, вода, напротив, идет из башни. Кроме того, напорно-регулирующие сооружения предназначаются для хранения запаса воды на тушение пожара.

На рис. водонапорная башня расположена в начале водопроводной сети. Предположим, что здесь имеется естественная возвышенность. Но могут быть случаи, когда такая возвышенность находится в другом месте города, в частности, даже в противоположной стороне от водовода. В последнем случае водонапорная башня называется контррезервуаром.

Расчетный расход воды на наружное пожаротушение следует принимать для каждого населенного пункта в зависимости от численности населения в нем

табл.1

Число жителей

в населенном пункте

Расчетное количество одновременных пожаров

Расход воды на наружное пожаротушение в населенном пункте на один пожар, л/с, независимо от степени огнестойкости

зданий высотой до 2 этажей включительно

зданий высотой 3 этажа и выше

До 1

1

5

10

Свыше 1 до 5

1

10

1

5-10

1

10

15

10-25

2

10

15

25-50

2

20

25

50-100

2

25

35

100-200

3

-

40

200-300

3

-

55

300-400

3

70

400-500

3

-

80

500-600

3

-

85

600-700

3

-

90

700-800

3

-

95

800-1000

3

-

100

Расход воды на наружное пожаротушение (на один пожар) жилых и общественных зданий для расчета соединительных и распределительных линий водопроводной сети, а также водопроводной сети внутри микрорайона следует принимать для здания, требующего наибольшего расхода воды в зависимости от величины его объема и степени огнестойкости.

В городах с населением более 1 млн человек расход воды на пожаротушение и расчетное число одновременных пожаров устанавливают в каждом конкретном случае по согласованию с местными органами управления и подразделениями Государственной противопожарной службы.

Гидрант пожарный предназначен для отбора воды из водопроводной сети на тушение пожаров он состоит из стояка, клапана, клапанной коробки, штока, установочной головки с резьбой и крышкой. Если уровень грунтовых вод высокий, на спускном отверстии клапанной коробки устанавливают обратный клапан.

Гидранты размещают на расстоянии не более 150 м один от другого в колодцах на пожарных подставках. Пропускная способность гидранта при потерях давления 0,1 МПа (1 кгс/см ) 40 л/с, он сохраняет герметичность при давлении сети до 1,5 МПа (15 кгс/см ).

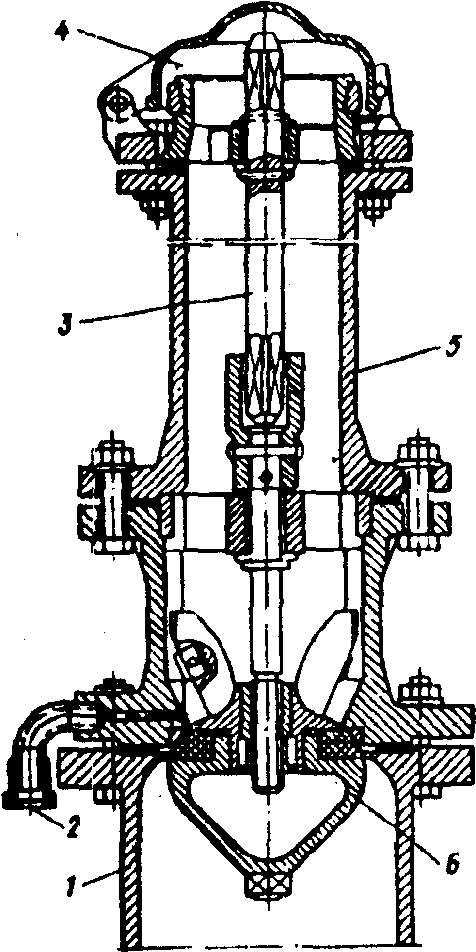

Пожарный гидрант

I — пожарная подставка; 2 —' сливной штуцер; 3 — штанга;

4 — крышка; 5 — корпус; 6 — клапан

Гидрант-колонка служит для отбора воды из водопроводной сети на тушение пожаров, а также для разбора воды на хозяйственные и питьевые нужды. Он состоит из чугунного корпуса, трубчатой штанги, водоразборной трубки с эжектором, клапана гидранта, клапана эжектора и отводных патрубков. Гидрант-колонку в основном используют в сельских населенных пунктах. Для отбора воды на хозяйственные нужды поднимают рукоятку вверх, водоразборная трубка опускается вниз, открывается клапан эжектора, и вода поступает в хозяйственный отвод. При опускании ручки водоразборная трубка и клапан эжектора занимают исходные положения, а вода сливается в нижнюю часть корпуса гидранта. При очередном включении колонки вода из корпуса гидранта отсасывается эжектором. Чтобы открыть гидрант, нужно ключом повернуть шпиндель, при этом трубчатая штанга с клапаном гидранта опускается вниз, вода заполняет корпус гидранта и через пожарный патрубок с соединительной головкой поступает во всасывающую линию пожарного насоса. Оставшуюся в корпусе гидранта воду отсасывают эжектором водоразборной колонки. На водопроводную сеть гидрант-колонку устанавливают с помощью пожарной подставки без устройства колодца. Пропускная способность комбинированного гидранта 20 л/с.

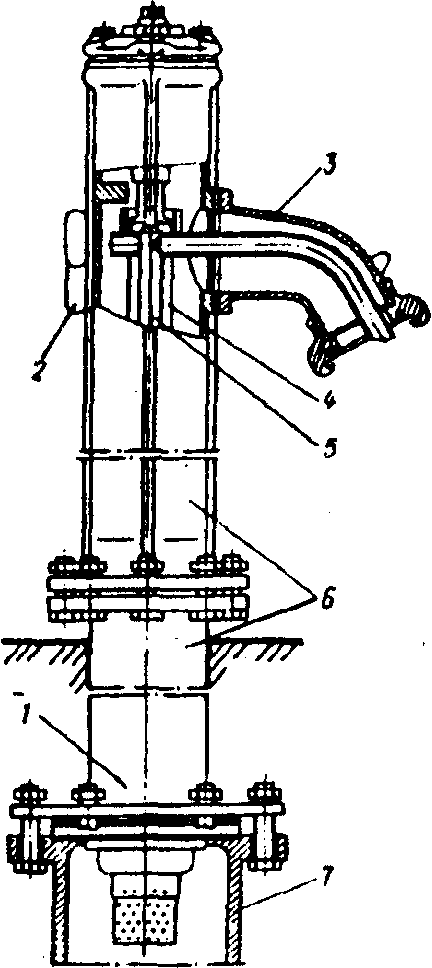

Гидрант-колонка

1 — эжсктирующее устройство,

2 — рукоятка; 3 — патрубок с соединительной головкой; 4 — трубка для забора воды на хозяйственные нужды; 5 — штанга; 6 — корпус; 7 — пожарная подставка

Колонка пожарная используется для открывания и закрывания пожарного гидранта, а также присоединения пожарных рукавов при отборе воды из водопроводной сети на тушение пожаров. Основные части колонки — корпус и головка. В нижней части корпуса имеется резьбовое кольцо для присоединения колонки к пожарному гидранту. В верхней части расположены управление колонкой и два патрубка с соединительными головками и два вентиля. Через сальник в головке колонки проходит центральный ключ (трубчатая штанга) с квадратной муфтой внизу и рукояткой наверху. Рукоятку вращают при закрытых вентилях напорных патрубков. При открытых вентилях маховички попадут в поле вращения рукоятки. Таким образом, колонка имеет блокировку, исключающую поворот центрального ключа при открытых клапанах напорных патрубков, Снимают колонку с гидранта только при закрытом клапане гидранта.
