2.1.4. Обладнання та маскування позиції відділення
В умовах безпосереднього зіткнення з противником на позиції відділення з початку відриваються одиночні окопи (для стрільби лежачі, з коліна, стоячи), потім вони з'єднаються між собою суцільною траншеєю. Траншея може відриватися в наступній послідовності : з початку глибиною 60см, потім глибиною 110см і 150см. Ширина траншеї знизу повинна бути не менш 50-60см.. ширина траншеї поверху буде залежати від категорії грунту і в грунтах середньої категорії може складати 90-120см. Висота брустверу траншеї повинна бути 40-60см.
Окоп на відділення уявляє соболю вузьку траншею яка з'єднує окопи для автоматників, гранатометників з насипом з однією або двох сторін. Довжина окопу складає біля 100м. Окоп складається з траншеї, окопчиків для стрільби, майданчиків для кулеметів та гранатометів, перекритої щілини (або під брустверного бліндажу), ніж для боєприпасів завулків і розширень, водозбірних криниць, водовідних канав, а також одягу крутостей. Окопи для стрільби автоматників. Окопи для гранатометників та кулеметників обладнується в крутості траншеї зверненої у бік противника. Вони можуть бути примкнутими і винесеними. Винесені окопи для гранатометників обладнуються не ближче 3м. від траншеї. Винесені окопи та майданчики для кулеметників обладнуються глибиною 110см., висотою бруствера 60-70см. Розширення і завулки обладнуються довжиною 2,5-3м. Для захисту траншеї від поверхневих вод, обладнуються нагорні та водоводні канави та водовбирні криниці. Для відводу води по дну траншеї роблять нахил у бік водозбірної криниці яка відривається глибиною 75-100см. Відхожі місця обладнуються не ближче 15-20м. від траншеї. Для прихованого пересування солдат відриваються ходи сполучення. Товщина бруствера залежить від категорії грунта. Для надійного захисту від кулеметних черг та осколків товщина брустверу повинна бути не нижчою той що приведена у табл. 2.3
Необхідна товщина матеріалу для захисту від куль та осколків
Таблиця 1.6
-
Матеріал брустверу
Необхідна товщина, см
Торф'яник
210
Рослинний грунт
120
Чорнозем
160
Глинистий грунт
160
Піщаний грунт
90
Кам'янистий грунт
70
Мерзлий грунт
90
Сніг рихлий
400
Лід
70
Цегла
50
Дерево
120

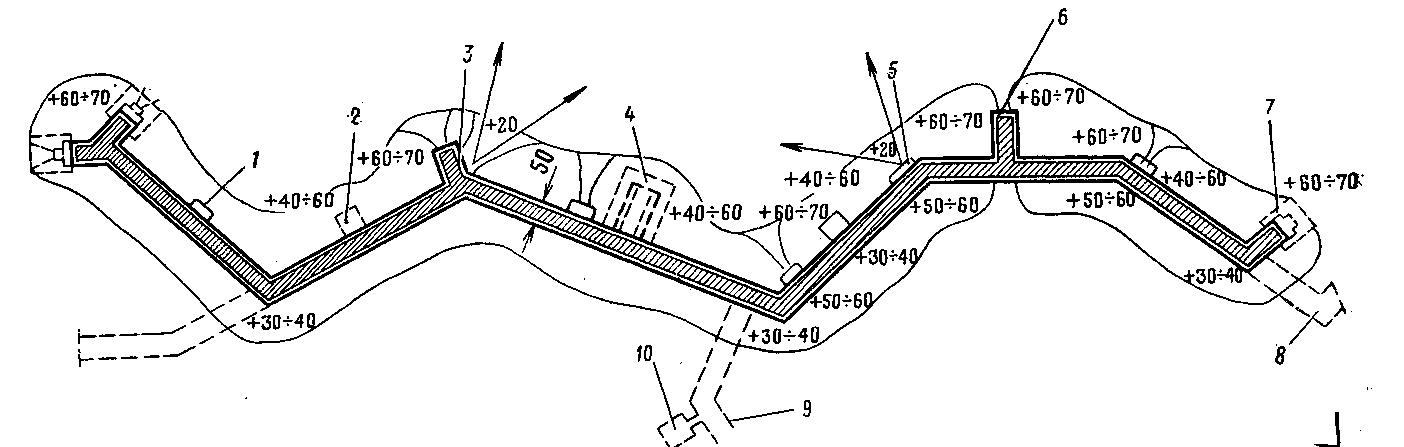

Окоп позиції відділення опорного пункту механізованого взводу.
1-ячейка для автоматчика (стрелка); 2-ниша;
3- площадка для пулемета; 4- перекрытая щель;
5-запасная площадка для пулемета;
6-ячейка для гранатомета;
7-перекрытая бойница и козырек над ячейкой для стрелка;
8- направление развития траншеи;
9- возможный ход сообщения;
10- отхожее место.
Рис.1.11. Інженерне обладнання окопу механізованого відділення
