Окопи для стрільби з автомата стоячи

Може утворюватись від подальшого відриву окопу для стрільби з коліна або відриватись одразу. В подальшому з правого заднього кута окопу починається відривка траншеї до сусіда справа.

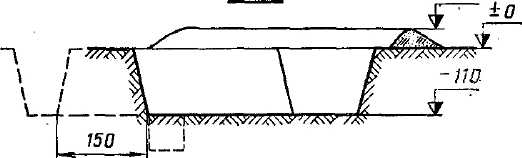

Рис. 1.4. Окопи для стрільби з автомата стоячи.

1 — сходинка для ведення кругового обстрілу;

2 — ніша для боєприпасів

Окопи для стрільби з автомата стоячи має такі розміри:

- довжина — 150 см;

- ширина по низу — 50 см;

- глибина — 110 см;

- висота брустверу — 50-60 см;

- об’єм вийнятого грунту V гр. м³ — 1,4.

Норматив на відривку та маскування окопів

Таблиця 1.1

Окоп	Відмінно хвилин.	Добре хвилин.	Задовільно хвилин.
Для стрільби із автомата лежачи	25	27	32
Для стрільби із автомата з коліна	55	60	70
Для стрільби із автомата стоячи	90	100	120

Окопи для стрільби з кулемета.

Окопи для кулеметів улаштовують для стрільби лежачи, з коліна і стоячи. Вони складаються із майданчика для кулемета, рівчака, бруствера, ніші для боєприпасів і мають сектор обстрілу 50°- 150°. Відритий грунт насипають спочатку спереду, а потім з боків і тилу. Висота бруствера в секторі обстрілу не повинна перевищувати 20см, а в інших частинах окопу повинна бути не більш 60см. Відривається великою саперною лопатою одразу або малою піхотною лопатою.

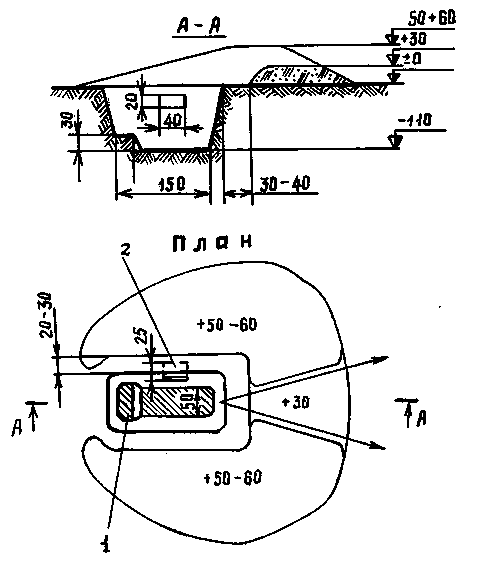

Рис. 1.5. Окопи для стрільби з кулемета стоячи.

1 – ніша для боєприпасів;

2 – сходинка для ведення вогню в допоміжному секторі .

Окоп для ручного протитанкового гранатомета

Окоп для ручного протитанкового гранатомета включає рівчак глибиною 110см, нішу для боєприпасів і бруствер. Він забезпечує ведення вогню у секторі до 180°.

Рис.1..6. Окоп для ручного протитанкового гранатомета.

1 – жердини l = 120 cм;

2 – ніша для боєприпасів;

3 – траншея.

Окоп для стрільця - зенітника

Окоп для стрільця - зенітника складається із майданчика для стрільця, рівчака, ніші для ящика з ракетами і бруствера.

Окоп має такі розміри:

- довжина рівчака - 250см,

- ширина - 50см,

- глибина -110см,

- висота бруствера - 30см,

- радіус майданчика для стрільця 55см внизу і 90см вгорі.

Ніша для ящика довжиною 170см і шириною 40см. Обсяг вийнятого грунту 3,6м³.

А-А

План

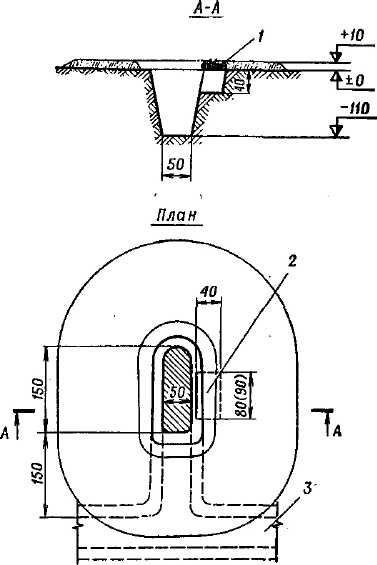

Рис.1.7. Окоп для стрільця – зенітника.

1 – колодязь для збору води;

2 – траншея;

3 – ніша для ящика з ракетами.
