Додаток 4 Приклад виконання лабораторної роботи №3

Своривши умовні графічні зображення та посадкові місця для обраних елементів, необхідно об’єднати їх у компоненти. Ця задача виконується в графічному редакторі P-CAD Library Executive. Порядок виконання показано в пункті 2.4

Приклад створення компонента:

1. Конденсатор С1-0.68х400В:

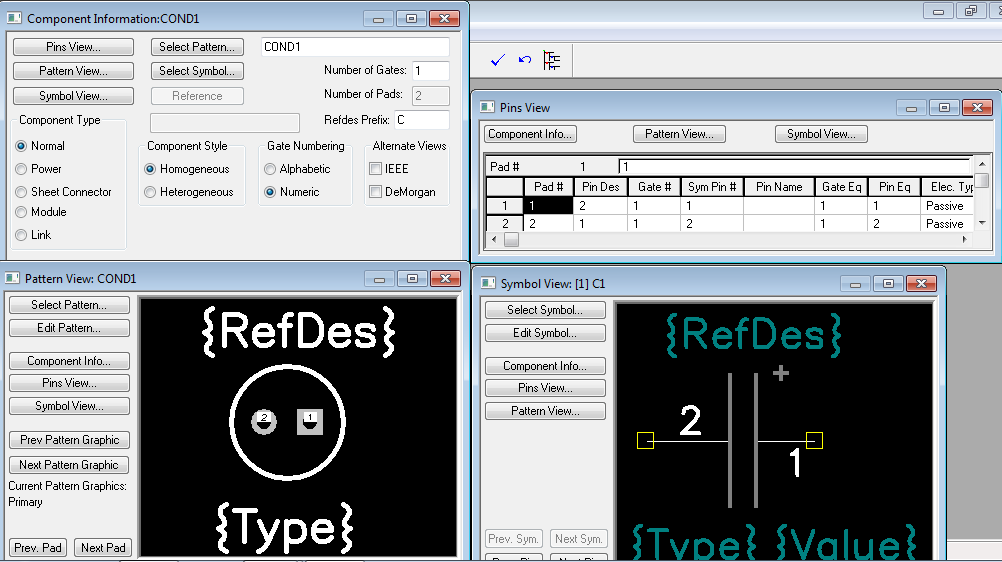

Рис. 4.1.1 Результат створення компонента конденсатор С1-0.68х400В:

2. Реле РЭН52

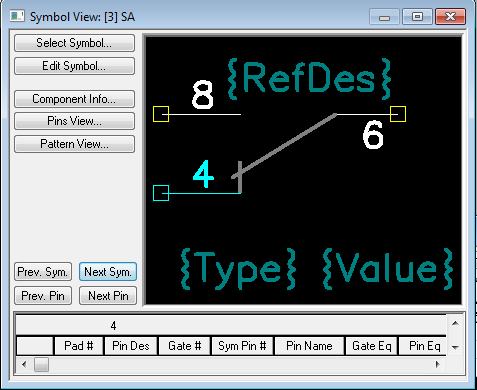

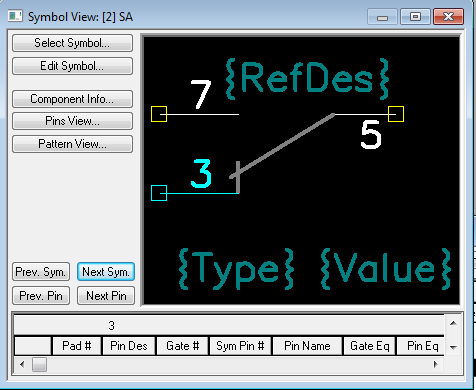

Рис.4.1.2 Результат створення компонента Реле РЭН52

Додаток 5

Приклад виконання лабораторної роботи №4

Наступним кроком проектування є розробка електричної принципової схеми графічним редактором P-CAD Schematic. Порядок виконання показано в пункті 2.5. Створена схема входить в комплект конструкторьскої документації.

Результат виконання:

Рис. 5.1.3 Схема електрична принципова в P-CAD Schematic.

Креслення та перелік елементів

Додаток 6

Приклад виконання лабораторної роботи №5

Останнім етапом проектування є робота в редакторі P-CAD PCB. Під час роботи в цьому графічному редакторі необхідно виконати:

Визначення габарити ДП та параметрів друкованого монтажу.

Розрахунок необхідної площі плати та вибір її розмірів: За формулою визначаємо необхідну площу плати:

S_п=S_м+S_д=2250+400=2650≈2800;

S_м - встановлювальна площа розміщених на платі ЕРЕ, визначається за формулою:

S_м=1.5S_кг=1.5*(S_рез+S_кон+S_діод+S_реле+S_мік+S_роз+S_фото)= 2250;

S_д=4*10*10=400;

Визначивши за цією формулою необхідну площу плати, доцільно вибрати типорозмір плати із ряду рекомендованих ГОСТ 4.010.020-83. Обираємо 40х70. Товщина ДП визначається товщиною матеріалу основи ДП і провідникового малюнка (без додаткових покриттів). Кращими значеннями номінальних товщин ОДП і ДДП є 0,8, 1,0, 1,5; 2,0 мм. Обираємо 1,0 мм.

Розрахунок параметрів друкованого монтажу.

1. Розрахунок діаметрів монтажних отворів та контактних майданчиків було виконано в пункті 3.3, результат показано в таблиці 13.

2. Розрахунок ширини друкованих провідників:

Найменше-номінальне значення ширини друкованого провідника мм, розраховують за наступною формулою:

t₁=t_minD+|Δt_н.о|=0.45+0.10=0.55;

Мінімально допустиму ширину провідника з урахуванням допустимого падіння напруги на ньому визначають за формулою :

t₂=ρ I_maxl/hU_доп0.03=0.0235Омм/мм²*0.025мА/0.18мм*2.5В*0.03=0.43;

t_minD =0.45-вибираэмо за класом точності;

t_cп= ρ I_maxl/hU_жив0.03=0.0235Омм/мм²*0.025мА/0.18мм*220В*0.03=1.5;

Ширину провідника, якщо це не суперечить класу точності , щільності та іншим вимогам до РЕА, вибирають з умови t ≥ t₁ або t₂.

Допускається вибирати дві різны ширини друкованих плат: для сигнальних кіл ( але доцільно трохи збільшити від цього мінімального рівня і вибрати з точністю до десятих) та для спілних шин.

3. Розрахунок зазорів s між елементами друкованого монтажу:Найменша номінальна відстань між елементами провідникового малюнка (між двома провідниками) розраховується по формулі:

S_м=S_м.д+Δt_в.о=0.45+0.10=0.55;

4. Розрахунок мінімальної відстані l у вузькому місці для прокладки на ньому трас n провідників: Мінімальна відстань l у вузькому місці для прокладення на ньому трас n провідниківвизначаєтьса по формулі:

l=((D₁+D₂)/2)+nt+s_м(n+1)+T₁=((1.4+1.5)/2)+2*0.45+0.55(2+1)+0.1=3.06;

Цей розрахувиконується для перевірки обраного класу точності.

5. Вибір відстані від краю ДП до елементів друкованого малюнка:

Необхідно обрати відстань більшу за ширину ДП, отже відстань від краю ДП до елементів друкованого малюнка буде більше ніж 1.0 мм.

На основі розрахунків створююємо тіло ДП:

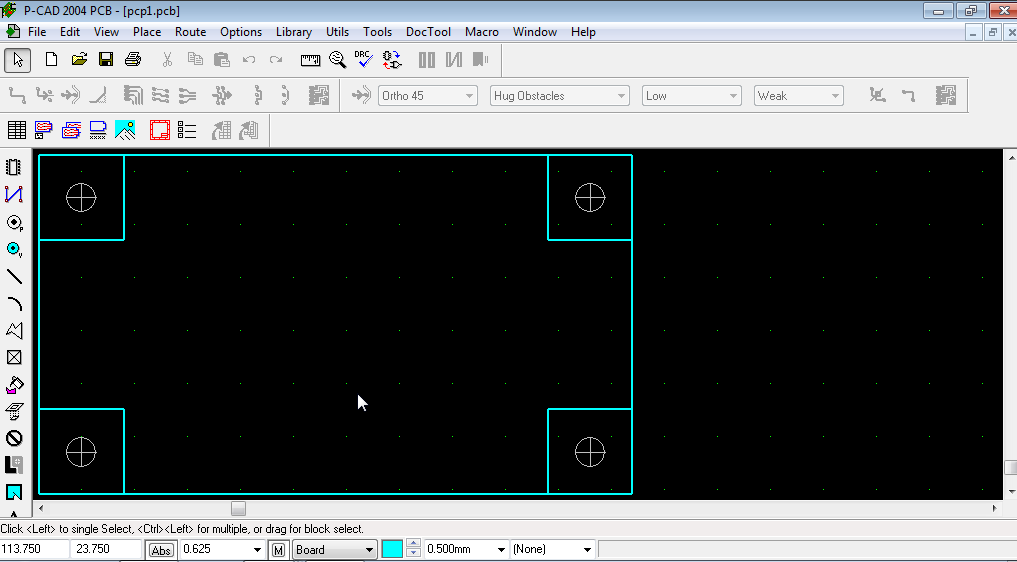

Рис. 6.1.1 Створення тіла друкованої плати

А також завантажуємо елементи в робочу область редактора:

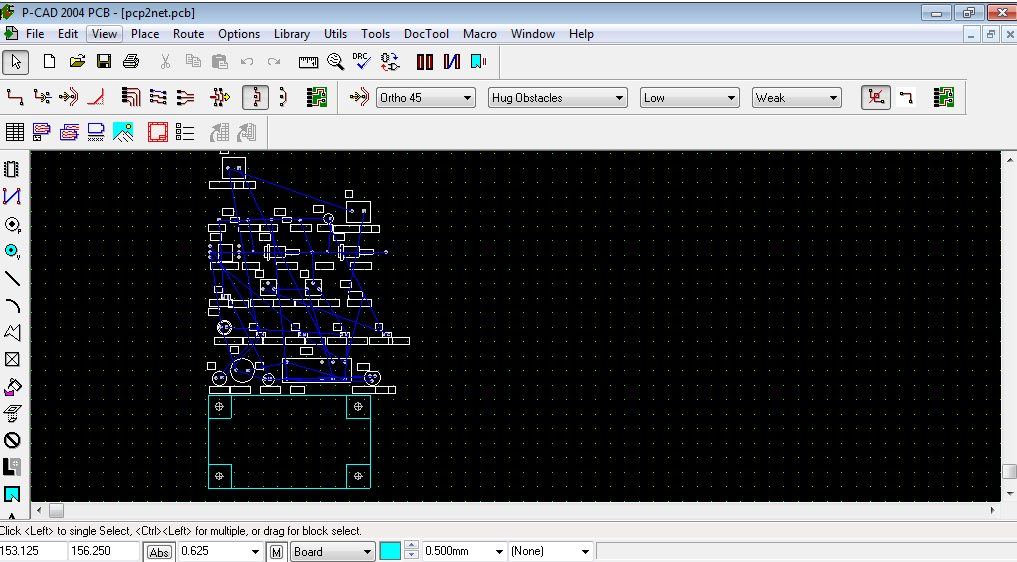

Рис.6.1.2 Завантаження елементів

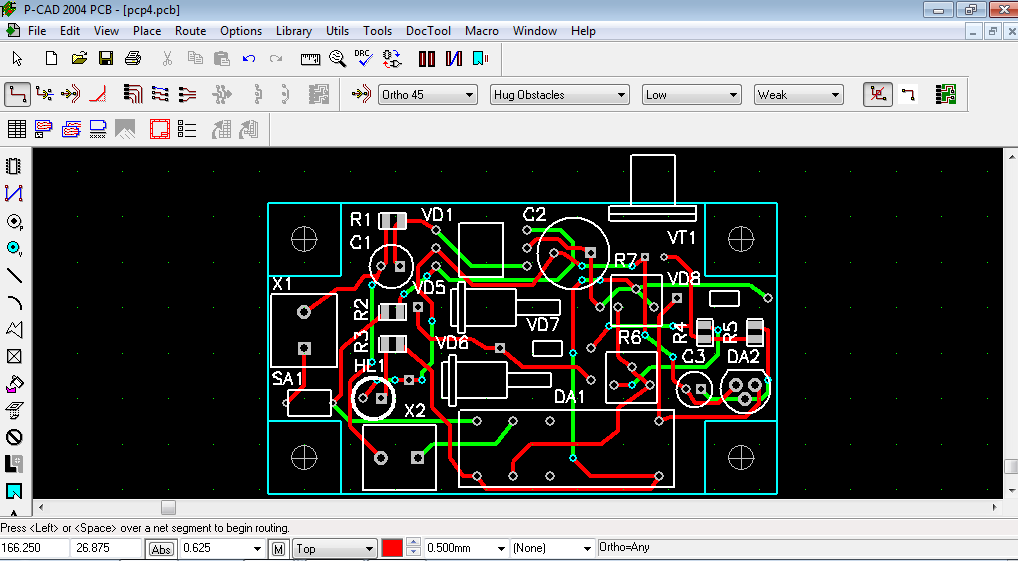

Рис.6.1.3 Розміщення ЕРЕ на друкованій платі

Трасування провідників

.

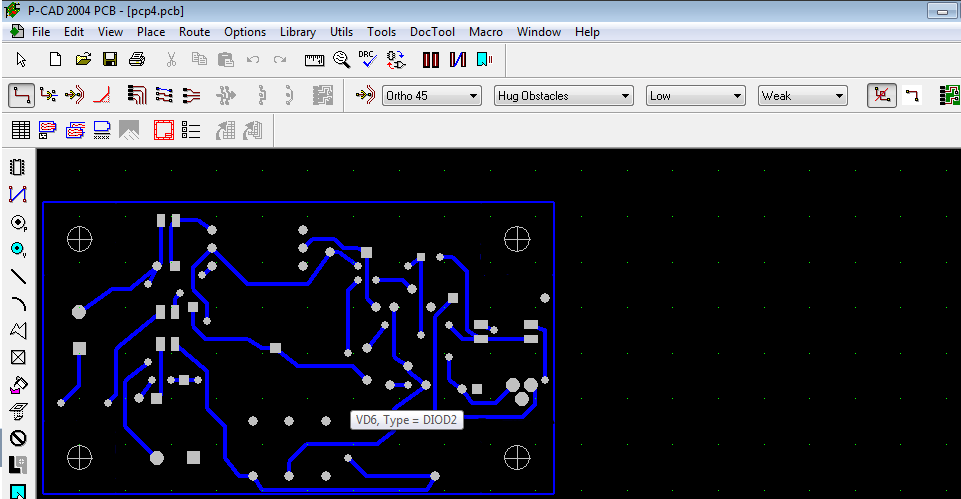

Рис. 6.1. Результат трасування провідників

Оформлення конструкторської та технологічної документації.

Склад конструкторської документації [4].

1. Складальне креслення;

2. Друкована плата;

3. Схема електрична принципова.

4. Специфікація;

5. Перелік елементів.

Файли технологічного процесу:

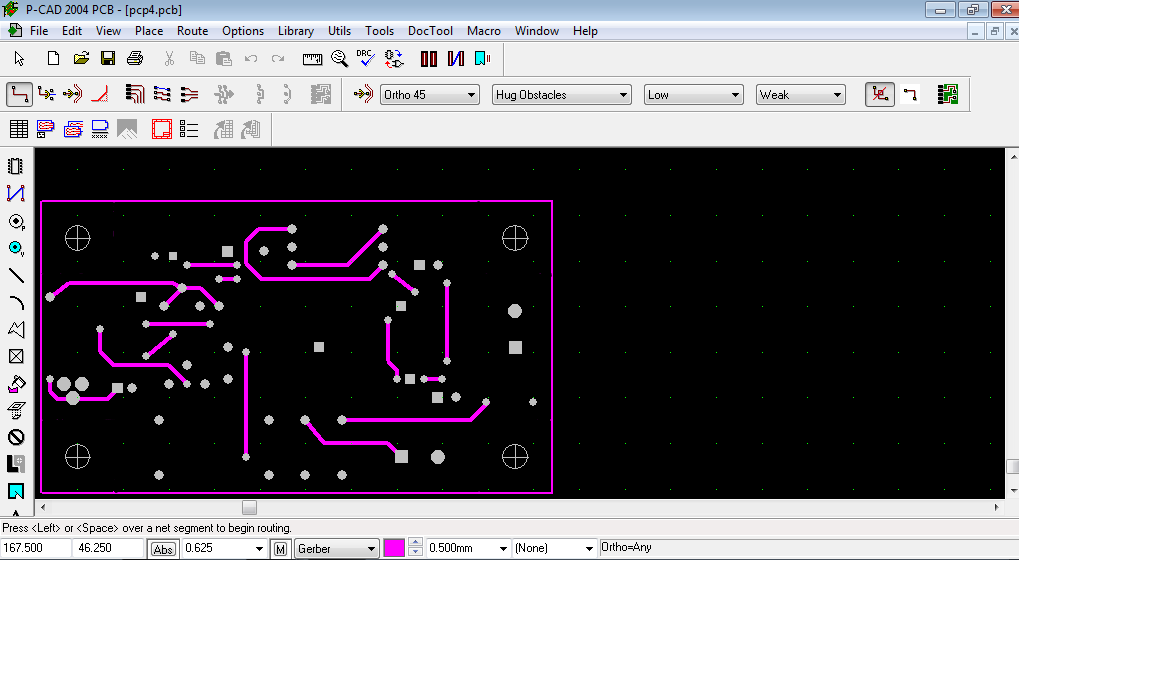

Рис. 6.1.5 Технологічна маска для шару Bottom

Рис. 6.1.6 Технологічна маска для шару Top.

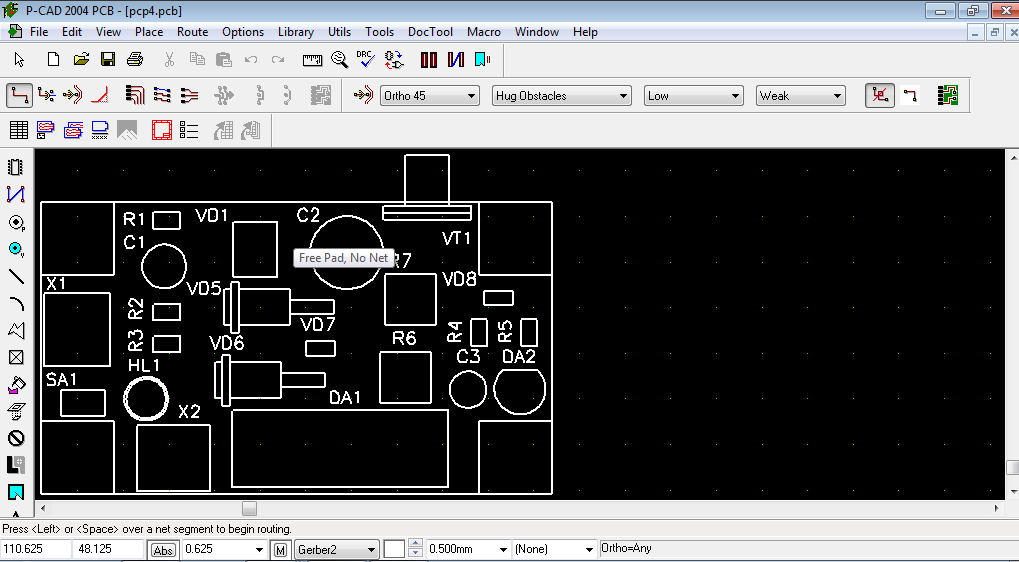

Рис. 6.1.7 Технологічна маска для шару Top Silk.

2 креслення та специфікація

Додаток 7

ЄСКД. Позначення умовні графічні в схемах.

Таблиця 7.1.1

ГОСТ 2.721-74	Позначення загального застосування
ГОСТ 2.722-68	Електричні машини
ГОСТ 2.723-68	Котушки індуктивності, дроселі, автотрансформатори, магнітні підсилювачі
ГОСТ 2.727-68	Розрядники і запобіжники
ГОСТ 2.728-74	Резистори. Конденсатори
ГОСТ 2.729-68	Прилади електровимірювальні
ГОСТ 2.730-73	Прилади напівпровідникові
ГОСТ 2.731-81	Електровакуумні прилади
ГОСТ 2.732-68	Джерела світла
ГОСТ 2.734-68	Лінії надвисокої частоти
ГОСТ 2.735-68	Антени
ГОСТ 2.741-68	Акустичні прилади
ГОСТ 2.742-68	Електрохімічні джерела струму
ГОСТ 2.743-82	Елементи цифрової техніки
ГОСТ 2.750-68	Рід струму і напруги, види з’єднання обмоток, форми імпульсів
ГОСТ 2.755-87	Пристрої комутаційні і контактні з’єднання
ГОСТ 2.759-82	Елементи аналогової техніки
ГОСТ 2.761-73	Лінії електричного зв’язку дроту кабелі, шини і їх з’єднання
ГОСТ 2.764-86	Інтегральні оптоелектронні елементи індикації
ГОСТ 2.765-87	Пристрої, що запам’ятовують
