Додаток 3 Приклад виконання лабораторної роботи №2

Після створення умовних графічних зображень, необхідно створити посадкові місця. Вони створюються в графічному редакторі P-CAD Pattern Editor. Порядок виконання показано в пункті 2.3 Але перед безпосередньою работою у графічному редакторі необхідно вибрати необхідну елементну базу і обрати діаметри отворів та діаметри контактних майданчиків з таблиці 4 та таблиці 5, а також перевірити виконання умов (4), (5) та (6).

Отже розміри обраних діаметрів отворів та контактних майданчиків можна занести до таблиці:

Таблиця 3.1.1

Розміри діаметрів отворів та контактних майтанчиків

Назва	Діаметр виводу	Діаметр отвору	Діаметр контактного майданчика
Конденсатор 0.68х400В	D_вив=0.5	D_отв=0.8	D_км=1.4
Конденсатор 470мк*35В	D_вив=0.6	D_отв=0.9	D_км=1.5
Конденсатор 33мк*25В	D_вив=0.5	D_отв=0.8	D_км=1.4
Світлодіод АЛ307БМ	D_вив=0.6	D_отв=0.9	D_км=1.5
Діоднийміст КЦ407А	D_вив=0.6	D_отв=0.9	D_км=1.5
Діод КС522А	D_вив=0.6	D_отв=0.9	D_км=1.5
Діод КС447А	D_вив=0.6	D_отв=0.9	D_км=1.5
Діод КД521А	D_вив=0.6	D_отв=0.9	D_км=1.5
Резистор PVC6A	D_вив=0.5	D_отв=0.8	D_км=1.4
Фототранзистор ФТ-1К	D_вив=0.5	D_отв=0.8	D_км=1.4
Реле РЭН52	D_вив=0.6	D_отв=0.9	D_км=1.5
Мікросхема КР142ЕН19	D_вив=0.45	D_отв=0.7	D_км=1.3

Далі необхідно вибрати варіанти встановлення ЕРЕ на друковану плату з таблиці 11, виходячи з рекомендацій по їх застосуванню. Результати створення посадкових місць для заданої схеми:блиця 14

Результати створеня посадкових місць

Корпус елемента	Фізичне зображення	Варіант встановлення ЕРЕ	Схематичне зображення
Конденсатор 0.68х400В		IIв
Конденсатор 470мк*35В		IIв
Конденсатор 33мк*25В		IIв

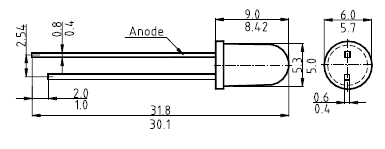

Світлодіод АЛ307БМ		VIIа

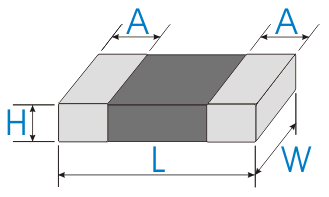

Резистор SMD		VIa
Діодний міст КЦ407А		VIIIа
Діод КС522А		IIа
Діод КС447А		IIа
Діод КД521А		IIа
Резистор PVC6A		IIв
Фототранзистор ФТ-1К		IIв
Реле РЭН52		VIIIа
Мікросхема КР142ЕН19		VIIIа
