Приборы для измерения уровня

Уровень – это расстояние от верхней поверхности жидкости или сыпучего продукта, находящегося в резервуаре, до любой произвольно выбранной отметки выше или ниже этой поверхности.

Уровень - это высота столба рабочей жидкости в аппаратах.

Уровень измеряется в мм, см, м.

Приборы для измерения уровня называются уровнемерами.

Классификация уровнемеров по принципу действия:

  1. визуальные;

  2. поплавковые, в которых для измерения уровня используется поплавок или другое тело, находящееся на поверхности жидкости;

  3. буйковые, в которых для измерения уровня используется массивное тело (буёк), частично погружаемое в жидкость;

  4. гидростатические, основанные на измерении гидростатического давления столба жидкости;

электрические, в которых величины электрических параметров за-

висят от уровня жидкости;

  1. ультразвуковые, основанные на принципе отражения от поверхности звуковых волн;

  2. радарные и волноводные, основанные на принципе отражения от поверхности сигнала высокой частоты (СВЧ);

  3. радиоизотопные, основанные на использовании интенсивности потока ядерных излучений, зависящих от уровня жидкости.

При выборе уровнемера необходимо учитывать такие физические и химические свойства контролируемой среды, как температура, абразивные свойства, вязкость, электрическая проводимость, химическая агрессивность и т.д. Кроме того, следует принимать во внимание рабочие условия в резервуаре или около него: давление, вакуум, нагревание, охлаждение, способ заполнения или опорожнения (пневматический или механический), наличие мешалки, пожаро- и взрывоопасность и другие.

Визуальные уровнемеры

Простейшим измерителем уровня жидкости служат указательные

стекла. Работа указательных стекол основана на принципе сообщающихся сосудов. Указательное стекло соединяют с сосудом нижним концом (для открытых сосудов) или обоими концами (для сосудов с избыточным давлением или разрежением).

Н аблюдая за положением уровня жидкости в стеклянной трубке, можно судить об изменении уровня в сосуде. Указательные стекла снабжают вентилями или кранами для отключения их от сосуда и продувки системы. В арматуру указывательных стекол сосудов, работающих под

давлением, обычно вводят предохранительные устройства, автоматически закрывающие каналы в головках при поломке стекла.

Существуют указательные стекла проходящего (рис.а) и отраженного света (рис.б). Плоские указательные стекла рассчитаны на давление до 2,94 МПа и температуру до 300 °С.

Указательные стекла не рекомендуется употреблять длиной более 0,5 м, поэтому при контроле уровня, изменяющегося больше чем на 0,5 м, устанавливают несколько стекол (рис. в) так, чтобы верх предыдущего стекла перекрывал низ последующего..

.

Поплавковые уровнемеры

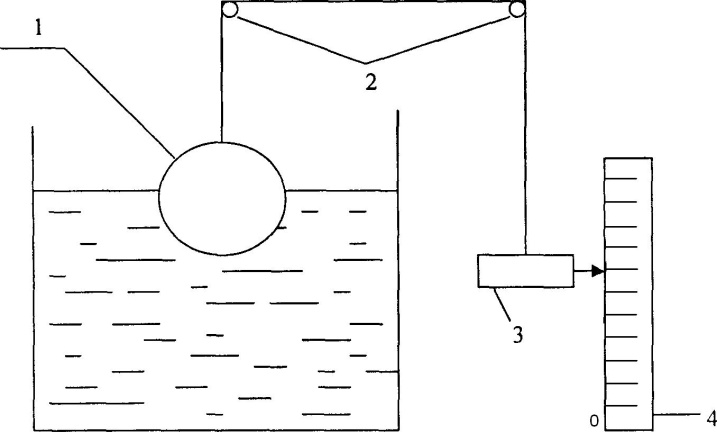

У стройство:

1 – поплавок;

2 – ролики;

3 – противовес;

4 – шкала.

Рис.Поплавковый уровнемер

Поплавок подвешен на гибком тросе, перекинутом через ролики. На другом конце троса укреплен груз для поддержания постоянного натяжения троса. На грузе закреплена стрелка, показывающая на шкале уровень жидкости.

Недостатки этих уровнемеров:

  1. перевернутая шкала (с нулём у верхнего края бака);

  2. трудность отсчета в начале шкалы у высокого резервуара;

  3. возможность коррозии и протравления тонких стенок поплавка, что приводит к его потоплению.
