ОСНОВЫ ЧЕРЧЕНИЯ.
Типы линий, применяемых в чертежах.
Наименование |
Изображение |
Назначение |
Размеры |
Сплошная толстая основная |
INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_01.gif"
\* MERGEFORMATINET INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_01.gif"
\* MERGEFORMATINET
|
Линии видимого контура |
Толщина – s = 0,5 … 1,4 мм |
Сплошная тонкая |
INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_02.gif"
\* MERGEFORMATINET INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_02.gif"
\* MERGEFORMATINET
|
Размерные и выносные линии |
Толщина – s / 2 … s / 3 |
Штрихпунктирная тонкая |
INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_03.gif"
\* MERGEFORMATINET INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_03.gif"
\* MERGEFORMATINET
|
Осевые и центровые линии |
Толщина – s / 2 … s / 3, длина штрихов – 5- 30 мм, расст. между штр. 3- 5 мм |
Штриховая |
INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_04.gif"
\* MERGEFORMATINET INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_04.gif"
\* MERGEFORMATINET
|
Линии невидимого контура |
Толщина – s / 2 … s / 3, длина штрихов – 2-8 мм, расст. между штр. 1-2 мм |
Сплошная волнистая |
INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_05.gif"
\* MERGEFORMATINET INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_05.gif"
\* MERGEFORMATINET
|
Линии обрыва |
Толщина – s / 2 … s / 3 |
Штрихпунктирная с двумя точками |
INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_06.gif"
\* MERGEFORMATINET INCLUDEPICTURE
"http://www.technoinschool.info/images/stories/chertezh_06.gif"
\* MERGEFORMATINET
|
Линии сгиба на развертках |
Толщина – s / 2 … s / 3, штрих – 5- 30 мм, расст. между штрих. 4- 6 мм |

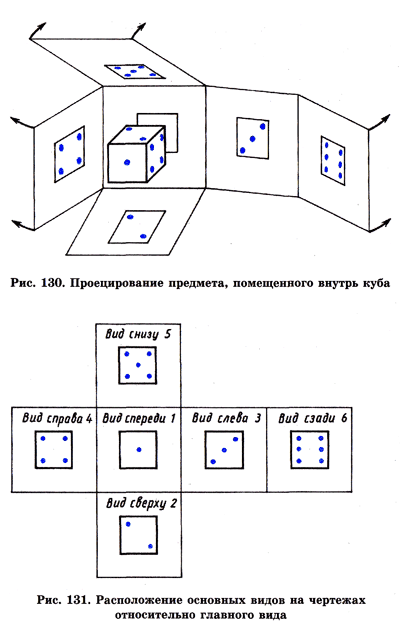

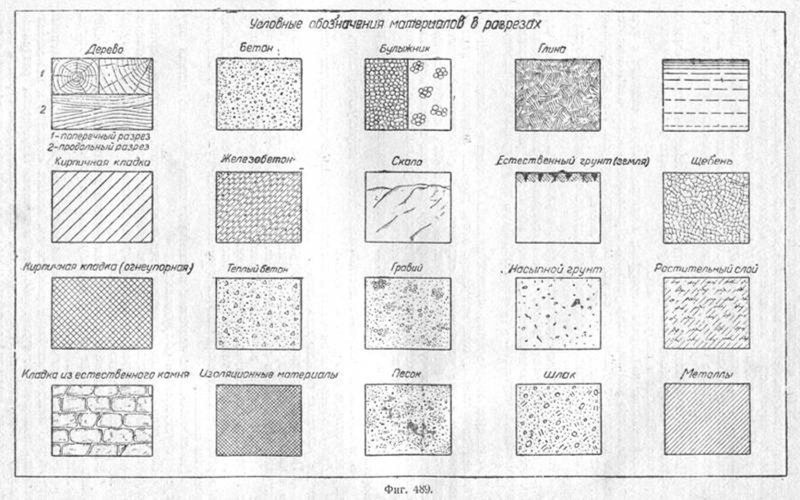

Условные обозначения материалов в разрезе
АНТРОПОМЕТРИЯ, ЭРГОНОМИКА.

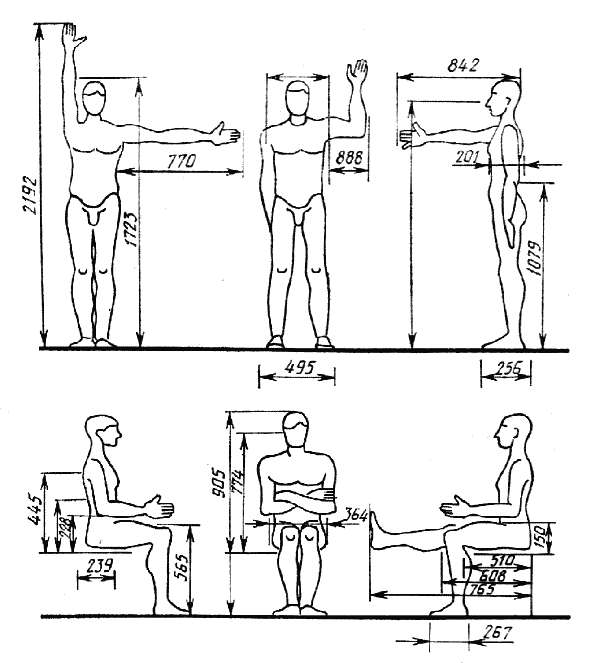

Антропометрические показатели мужчин и женщин в динамике. Рост и поперечный размер (показатели мужчин/показатели женщин) INCLUDEPICTURE
"http://www.sreda.boom.ru/ergonomic/antr3.GIF" \*
MERGEFORMATINET INCLUDEPICTURE
"http://www.sreda.boom.ru/ergonomic/antr3.GIF" \*
MERGEFORMATINET
|

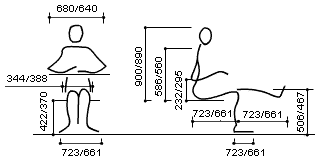

Антропометрические показатели сидящего человека (показатели мужчин/показатели женщин)
INCLUDEPICTURE
"http://www.sreda.boom.ru/ergonomic/antr2.GIF" \*
MERGEFORMATINET INCLUDEPICTURE
"http://www.sreda.boom.ru/ergonomic/antr2.GIF" \*
MERGEFORMATINET
|

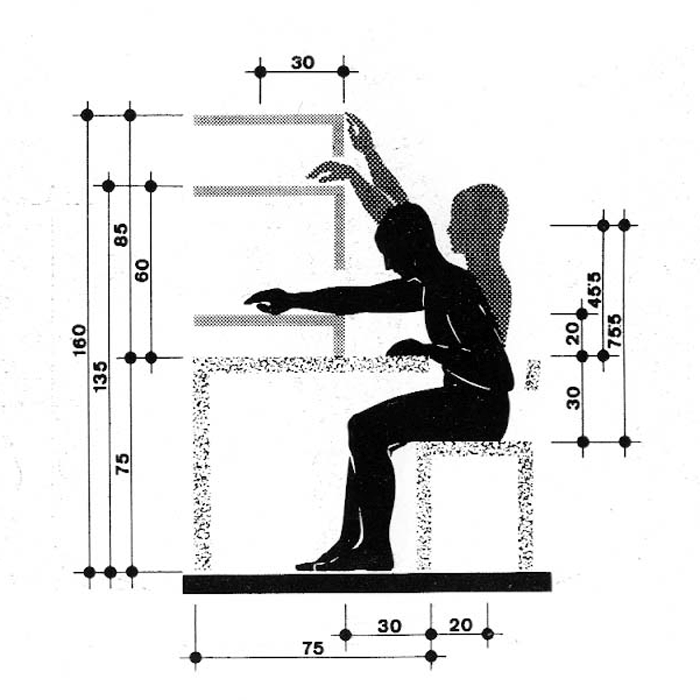

Некоторые стандартные размеры (см)
210 - зона досягаемости руки в положении стоя
195 - верхний предельный уровень зоны удобной досягаемости
190 - максимальная высота полки
176 - зона досягаемости руки в положении сидя
160 - уровень глаз в положении стоя
140 - стенные выключатели электросети
118 - уровень глаз сидящего мужчины (175) сидение (43)
105 - дверная ручка
75 - 70 - рабочий стол
68 - 65 - стол для пишущей машинки
60 - минимальное пространство для ног
50 - минимальная высота управления сидя
43 - сидение для мужчины
40 - сидение для женщины
17 - оптимальная высота ступени лестницы

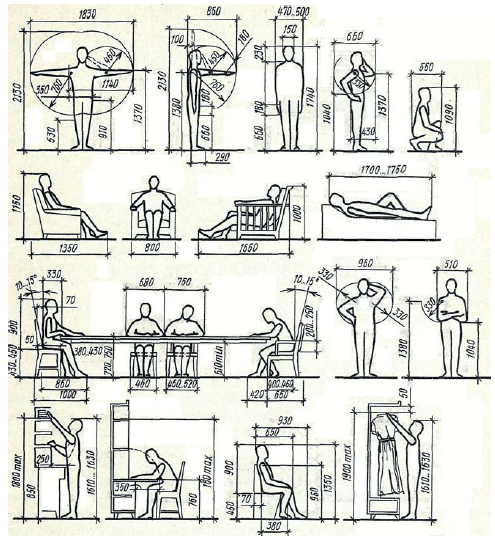

Габариты человека в различных позах

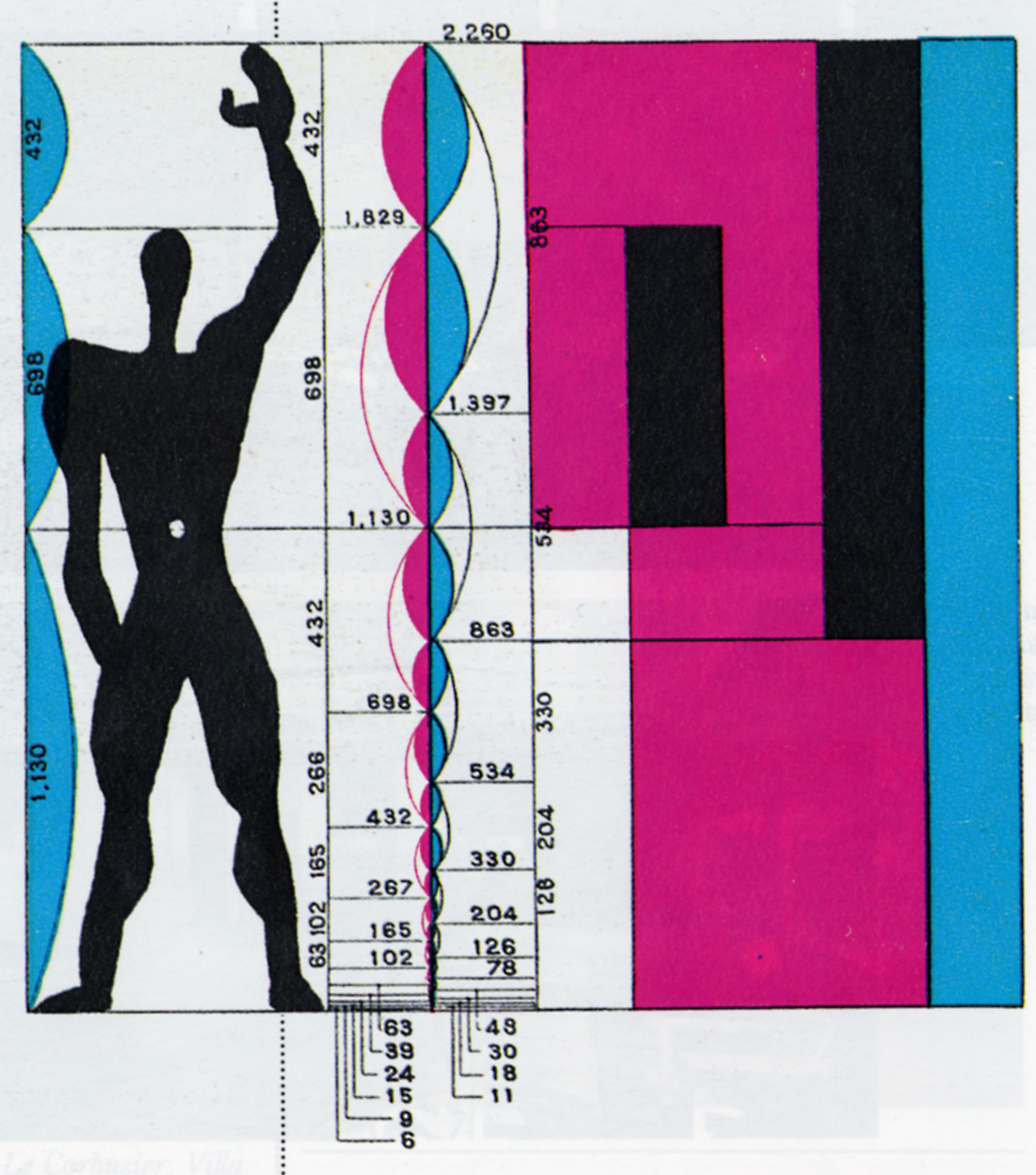

Модулор Ле Корбюзье
Цветоведение.
Изменение цвета красок в зависимости от тона фона (симультанный контраст)
ЦВЕТ |
ТОН ФОНА |
Оптически изменяющийся цвет краски |
Красный |
Белый |
По бокам - зеленый, середина – розовый |
Желтый |
Фиолетово-красный |
|
Синий |
Оранжево-красный |
|
Оранжевый |
Синевато-красный |
|
Зеленый |
Глубокий красный |
|
Желтый |
Красный |
Зеленовато-желтый |
Синий |
Оранжевый |
|
Черный |
Интенсивный желтый |
|
Оранжевый |
Зеленовато-синий |
|
Фиолетовый |
Более желтый |
|
Синий |
Красный |
Зеленовато-синий |
Оранжевый |
Густой синий |
|
Серый |
Красновато-синий |
|
Белый |
Более темный |
|
Оранжевый |
Красный |
Зеленовато-желтый |
Желтый |
Слабо-зеленоватый |
|
Зеленый |
Красноватый |
|
Фиолетовый |
Светло-оранжевый |
|
Черный |
Более светлый |
|
Зеленый |
Красный |
Глубокий зеленый |
Синий |
Светло-зеленый |
|
Черный |
Густой зеленый |
|
Оранжевый |
Синевато-зеленый |
|
Фиолетовый |
Синий |
Зеленовато-красный |
Зеленый |
Красно-фиолетовый |
|
Серый |
Красновато-синий |
|
Белый |
Более светлый |
|
Белый |
Красный |
Зеленовато-белый |
Желтый |
Лилово-белый |
|
Оранжевый |
Синевато-белый |
|
Зеленый |
Красновато-белый |
|
Серый |
Красный |
Зеленый |
Синий |
Желтоватый |
|
Желтый |
Синеватый |
|
Зеленый |
Красноватый |
|
Оранжевый |
Синеватый |
Влияние искусственного освещения на цвет, тон красок
Цвет краски при дневном освещении |
Изменение тона краски при электрическом освещении |
Белый |
Белый с желтым оттенком |
Серый |
Серый с розовым оттенком |
Желтый |
Желтый приближенный к белому |
Оранжевый |
Оранжевый с красным оттенком |
Красный |
Более насыщенный |
Фиолетовый |
Фиолетовый с красным оттенком |
Зеленый |
Зеленый с синим или желтым оттенком |
Голубой |
Голубой с зеленым оттенком |
Темно синий |
Почти черный |
