МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД

«УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКО-ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ»

МЕТОДИКА ВИКОНАННЯ ТЕСТОВИХ ЗАВДАНЬ З КУРСУ "ЕЛЕКТРОТЕХНІКА"

( АСИНХРОННІ ДВИГУНИ)

для студентів ІІ – ІІІ- курсів всіх спеціальностей

та всіх форм навчання

Дніпропетровськ УДХТУ 2012

МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД

«УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКО-ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ»

МЕТОДИКА ВИКОНАННЯ ТЕСТОВИХ ЗАВДАНЬ З КУРСУ "ЕЛЕКТРОТЕХНІКА"

(АСИНХРОННІ ДВИГУНИ)

для студентів ІІ – ІІІ- курсів всіх спеціальностей

та всіх форм навчання

Затверджено на засіданні

кафедри електротехніки

Протокол № 9 від 19.06.2011

Дніпропетровськ УДХТУ 2012

Методика виконання тестових завдань з курсу "Електротехніка" (Асинхронні двигуни) для студентів ІІ – ІІІ курсів всіх спеціальностей та всіх форм навчання / Укл.: С.Г. ПАвлюс, В.І.Соборницький, І.І. Папанова, – Дніпропетровськ: ДВНЗ УДХТУ, 2012. – 38 с.

Укладачі: С.Г. Павлюс, канд. техн. наук

В.І. Соборницький, канд. хім. наук

І.І. Папанова, канд. хім. наук

Відповідальний за випуск С.Г.Павлюс канд. техн. наук

Навчальне видання

Методика виконання тестових завдань з курсу "Електротехніка" (Асинхронні двигуни) для студентів ІІ – ІІІ курсів всіх спеціальностей та всіх форм навчання

Укладачі: ПАВЛЮС Степан Григорович

СОБОРНИЦЬКИЙ Володимир Іванович

ПАПАНОВА Ірина Іванівна

Асинхронні двигуни

Асинхронний двигун трифазного струму – це електрична машина, яка перетворює електричну енергію трифазного змінного струму в механічну енергію. Завдяки простоті конструкції, високої надійності при експлуатації, меншій вартості (в порівнянні з іншими машинами) асинхронні двигуни широко використовуються в промисловості та сільському господарстві.

Частота обертання магнітного поля статора асинхронного двигуна:

(1)

тут f1 - частота змінного струму; р – кількість пар полюсів обмотки якоря.

Ротор обертається в тому же напрямку, що і магнітне поле статора, але частота його обертання (n) декілька менше, ніж n1:

n = (0,92 0,98)n1. (2)

Кількісною мірою несинхронності є коефіцієнт ковзання

s = (n1 - n)/n1, (3)

звідки,

n = n1(1 – s). (4)

В момент пуску двигуна n = 0, sп = 1 (sп – коефіцієнт ковзання при пуску).

Частота ЕРС і струму в роторі

f2 = f1s. (5)

Потужність, яку двигун споживає із мережі,

Р1 = U1І1cosφ1 (6)

Номінальною потужністю двигуна Рном називається потужність, яка розвивається двигуном на валу.

Номінальний момент на валу

Мном = 9550 . (7)

Номінальний коефіцієнт корисної дії

ηном = Рном/Р1 . (8)

В каталогах приводяться такі параметри двигунів, як Рном, Uном, Іном, nном, cosφном, λ = Мmax/Мном.

Для двигуна з короткозамкненим ротором додатково даються співвідношення пускового моменту до номінального (Мп/Мном) та співвідношення пускового струму до номінального (Іп/Іном).

Для двигуна з фазним ротором додатково приводяться значення напруги між кільцями при нерухомому і розімкненому роторі (U2к = Е2к) і номінальний струм ротора.

Формула Клосса:

(9)

тут sк - критичне ковзання, яке визначається за паспортними даними двигуна

sк = sном (λ + ). (10)

Розрахунки механічних характеристик М = ƒ(s) і n = ƒ(М) виконують, користуючись формулою Клосса і рівнянням (4). Види цих характеристик вказані на рис. 1 і 2.

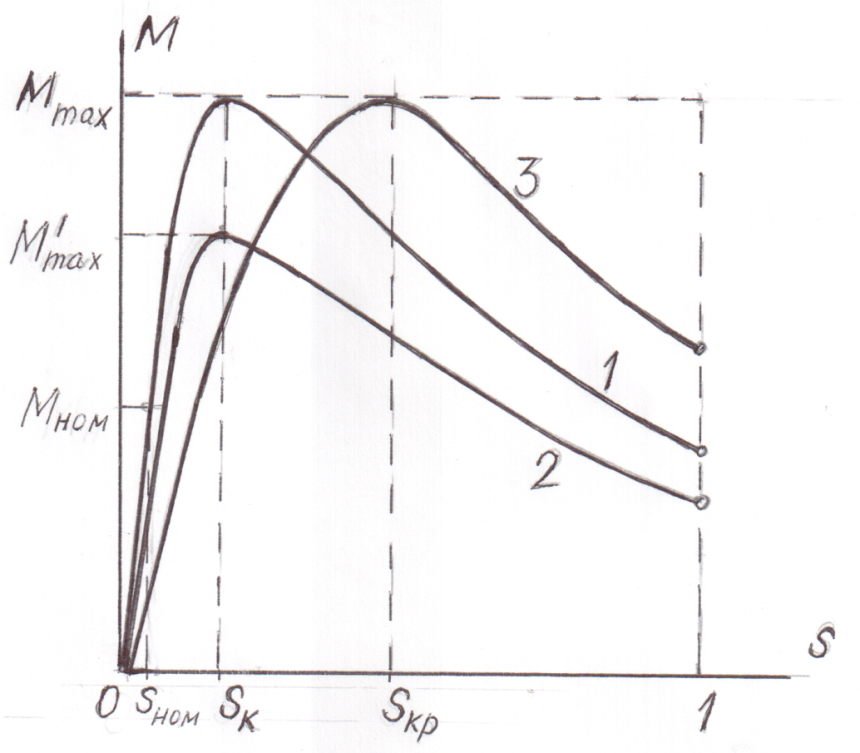

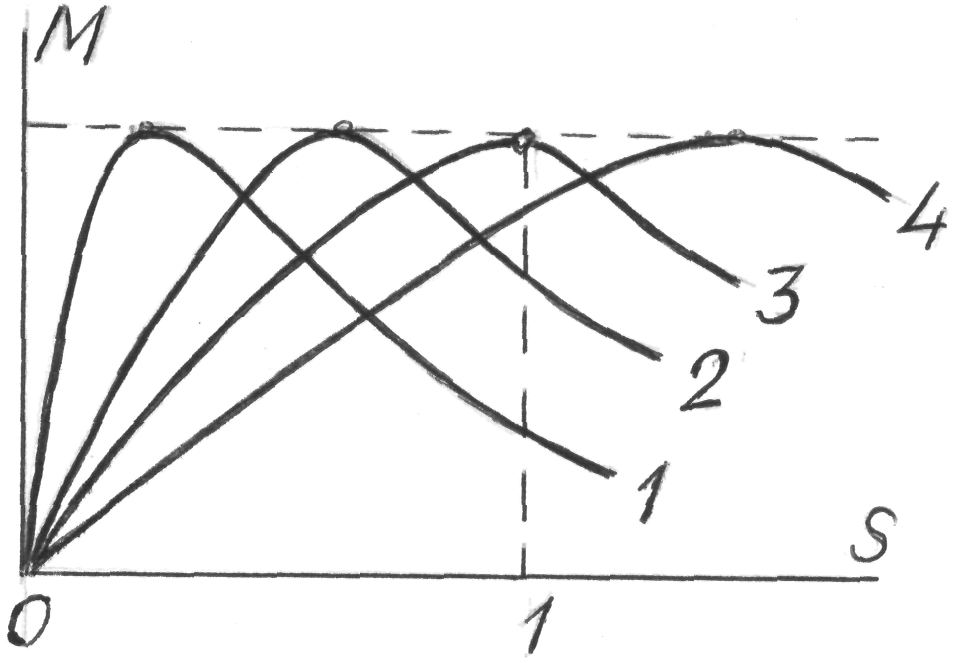

Рис..1. Механічні характеристики асинхронного двигуна:

1 – при номінальній напрузі; 2 – U < Uном;

3 – в коло ротора ввімкнено додатковий опір

Момент асинхронного двигуна прямо пропорційний квадрату напруги, яка підведена до статора: М ≡ U12. Тому, для отримання значень моменту М′ при зниженій на ΔU% напрузі використовують співвідношення (рис. 1, криві 1 і 2):

М′ = М . (11)

У двигунів з фазним ротором для збільшення пускового моменту в коло ротора вводять додатковий опір Rд, (див. рис. 1, криві 1 і 3). В цьому випадку максимальний момент не зменшується, а sкр > sк.

Активний опір фази ротора

. (12)

Пусковий момент при відсутності додаткового опора визначається за формулою (9), при s = 1:

Мп = (13)

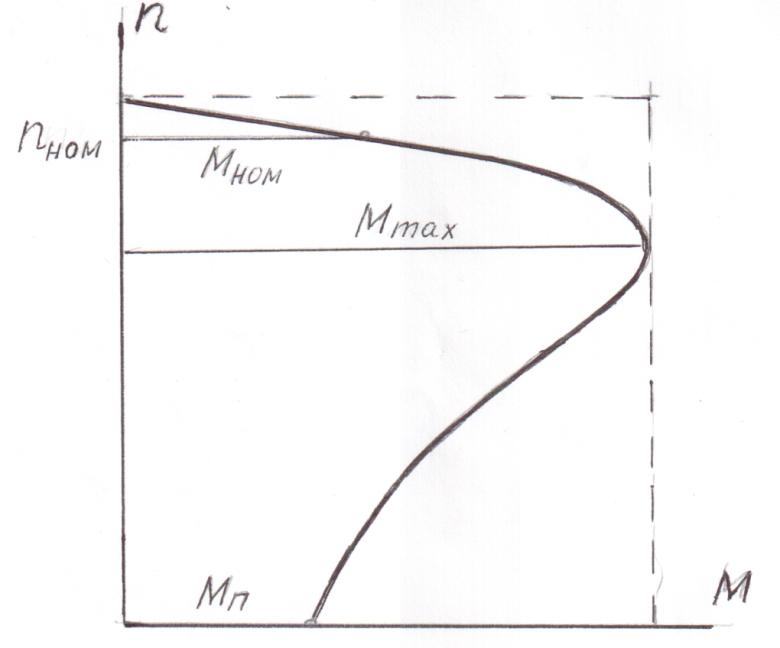

Рис. 2. Механічна характеристика асинхронного двигуна n = ƒ(М)

Критичне ковзання при наявності додаткового опору для заданого значення пускового моменту Мпз :

, (14)

відповідне значення додаткового опору

Rд = R2 . (15)

Рівняння штучної (реостатної) механічної характеристики двигуна з додатковим опором в колі ротора має той же вигляд, що і рівняння природної характеристики, різниця лише в значенні sкр.

(16)

Шифр 901

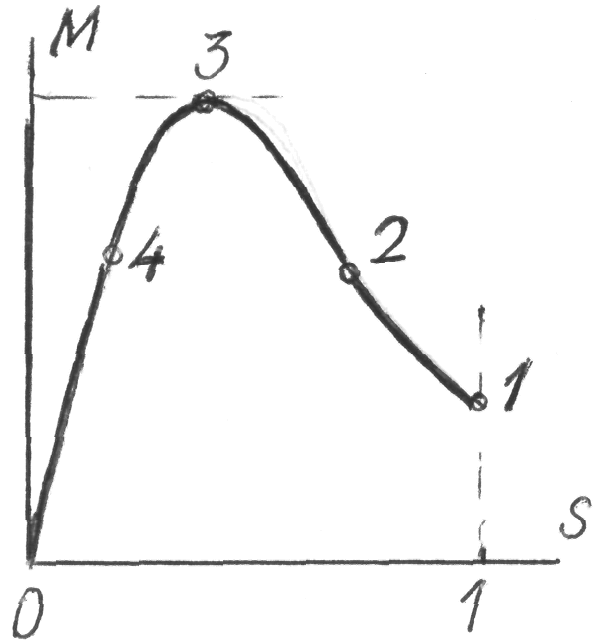

Вкажіть робочу ділянку на характеристиці.

  1. 0-4;

  2. 4-3;

  3. 3-2;

  4. 2-1;

  5. 3-1.

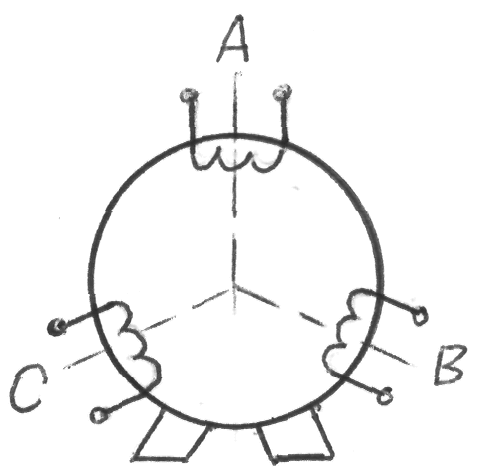

Яку кількість пар полюсів має обмотка статора трифазного асинхронного двигуна.

  1. 6;

  2. 3;

  3. 1;

  4. 2.

  1. Дані трифазного асинхронного двигуна: , , , , , .

Визначити потужність, яку двигун споживає з мережі.

  1. Р1 = 17 кВт;

  2. Р1 = 22 кВт;

  3. Р1 = 20 кВт;

  4. Р1 = 3 кВт.

4. Для асинхронного двигуна, паспортні дані якого задані в п. 3, визначити номінальне ковзання.

  1. sном = 0,06;

  2. sном = 0,04;

  3. sном = 0,03;

  4. sном = 0,05.

5. Для асинхронного двигуна, паспортні дані якого задані в п. 3, визначити номінальний лінійний струм.

  1. Іном = 35,32 А;

  2. Іном = 59 А;

  3. Іном = 106 А;

  4. Іном = 46,2 А.

Шифр 902

  1. Як визначити величину ЕРС ротора?

  1. ;

  2. ;

  3. ;

  4. .

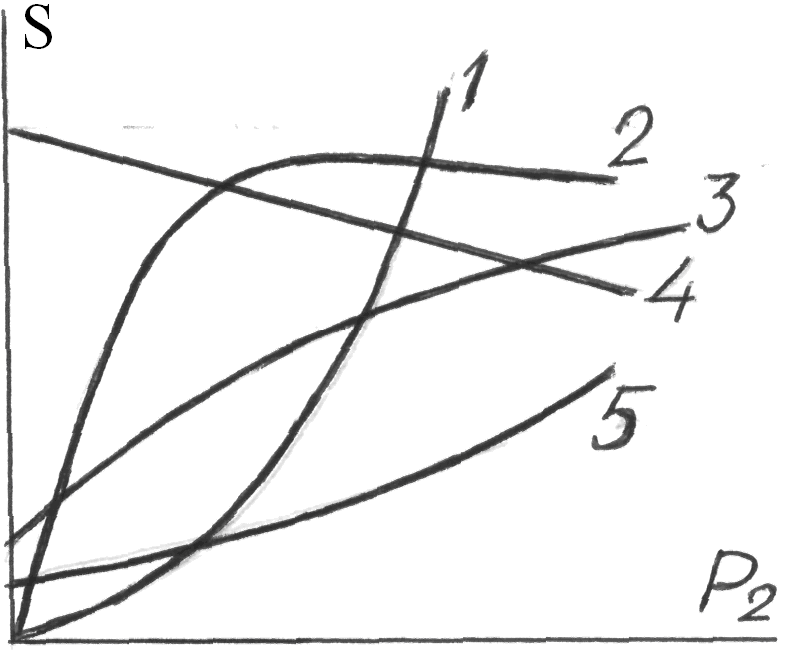

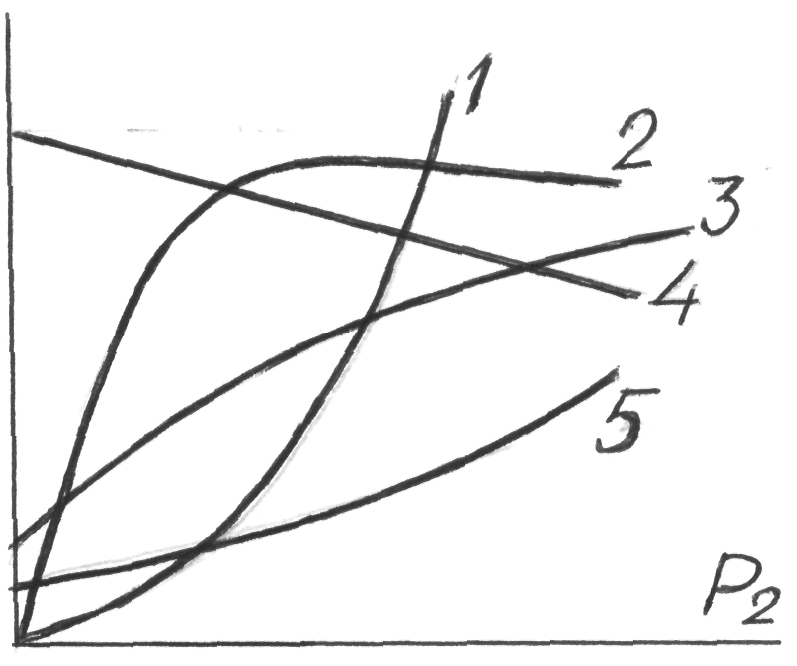

Вкажіть залежність

  1. 1;

  2. 2;

  3. 3;

  4. 4;

  5. 5.

  1. Дані трифазного асинхронного двигуна: , , , , , .

Визначити коефіцієнт потужності.

  1. cosφном = 0,89;

  2. cosφном = 0,52;

  3. cosφном = 0,82;

  4. cosφном = 0,79.

4. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити номінальний момент.

  1. Мном = 6,63 Н∙м;

  2. Мном = 26,3 Н∙м;

  3. Мном = 480,76 Н∙м;

  4. Мном = 66,3 Н∙м.

5. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити кількість пар полюсів.

  1. р = 1;

  2. р = 2;

  3. р = 3;

  4. р = 4.

Шифр 903

  1. Визначити формулу ЕРС статора асинхронного двигуна.

  1. ;

  2. ;

  3. ;

  4. .

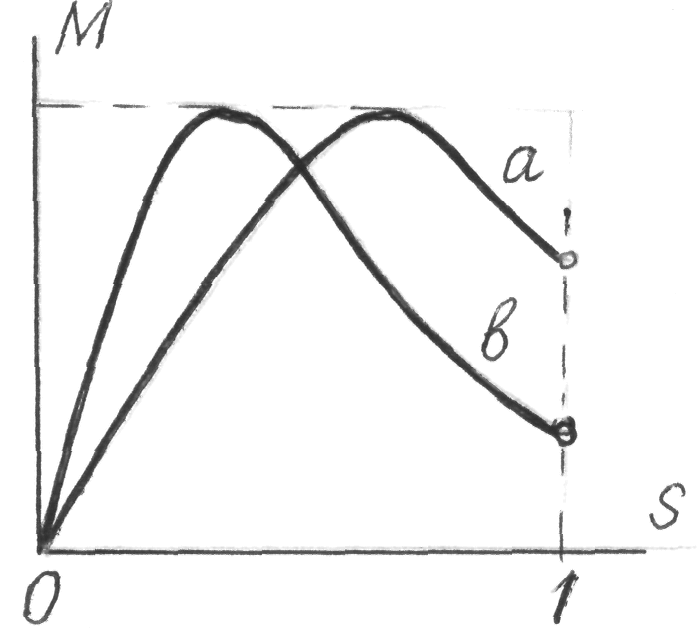

Вкажіть співвідношення між максимальними моментами асинхронного двигуна?

  1. ;

  2. ;

  3. .

  1. Дані трифазного асинхронного двигуна: , , .

Визначить номінальну швидкість обертання ротора.

  1. nном =1500 об/хв.;

  2. nном =1455 об/хв.;

  3. nном =1497 об/хв.;

  4. nном =1610 об/хв.

4. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначить номінальну частоту струму ротора.

  1. f2ном = 150 Гц;

  2. f2ном = 0,15 Гц;

  3. f2ном = 50 Гц;

  4. f2ном = 1,5 Гц;

  5. f2ном = 25 Гц.

5.

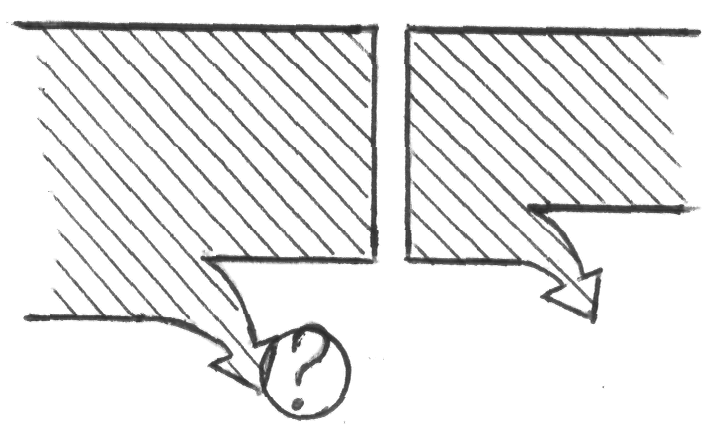

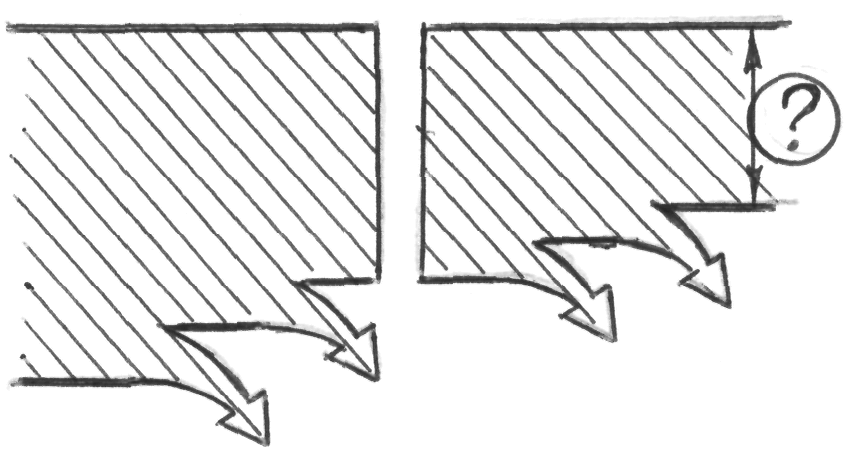

Яка потужність вказана на енергетичній діаграмі асинхронного двигуна знаком питання

  1. корисна потужність;

  2. потужність, яку споживає двигун;

  3. втрата потужності в роторі;

  4. електромагнітна потужність;

  5. втрата потужності в статорі.

Шифр 904

  1. Якому значенню дорівнює ковзання асинхронного двигуна при максимальному моменті?

  1. ;

  2. ;

  3. ;

  4. .

Вкажіть кількість пар полюсів, яку має обмотка статора трифазного асинхронного двигуна.

  1. р = 3;

  2. р = 1;

  3. р = 6;

  4. р = 12;

  5. р = 2.

  1. Для асинхронного двигуна відомі: , , , . Визначити швидкість обертання ротора.

  1. nном =3000 об/хв.;

  2. nном =2950 об/хв.;

  3. nном =2850 об/хв.;

  4. nном =2995 об/хв.

4. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити корисну потужність двигуна.

  1. Рном = 29,95 Н∙м;

  2. Рном = 29,5 Н∙м;

  3. Рном = 30 Н∙м;

  4. Рном = 28,5 Н∙м.

5. Напруга в мережі знизилась відносно номінальної на 10 %. На скільки процентів зменшиться пусковий момент асинхронного двигуна?

  1. зменшиться 10 %;

  2. збільшиться на 10 %;

  3. збільшиться на 19 %;

  4. зменшиться на 19 %.

Шифр 905

  1. Як визначити швидкість обертання асинхронного двигуна?

  1. ;

  2. ;

  3. ;

  4. .

Вкажіть залежність асинхронного двигуна

  1. 1;

  2. 2;

  3. 3;

  4. 4;

  5. 5.

  1. Дані трифазного асинхронного двигуна: , , , .

Визначити номінальний момент.

  1. Мном = 7,58 Н∙м;

  2. Мном = 7,24 Н∙м;

  3. Мном = 72,48 Н∙м;

  4. Мном = 42,6 Н∙м.

  1. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити максимальний момент.

  1. Мmax = 15,16 Н∙м;

  2. Мmax = 14,48 Н∙м;

  3. Мmax = 85,2 Н∙м;

  4. Мmax = 144,9 Н∙м.

5. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити максимальний момент при зниженні напруги на 10 %.

  1. М΄max = 12,3 Н∙м;

  2. М΄max = 117,4 Н∙м;

  3. М΄max = 11,7 Н∙м;

  4. М΄max = 66,8 Н∙м.

Шифр 906

  1. Як визначити частоту ЕРС ротора?

  1. ;

  3. ;

  4. .

Вкажіть співвідношення між пусковими моментами асинхронних двигунів.

  1. ;

  2. ;

  3. .

  1. Дані трифазного асинхронного двигуна: , , , , , . Визначити номінальну швидкість обертання ротора.

  1. nном =1500 об/хв.;

  2. nном =1497 об/хв.;

  3. nном =1450 об/хв.;

  4. nном =1455 об/хв.

4. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити номінальний момент.

  1. Мном = 14,4 Н∙м;

  2. Мном = 28,8 Н∙м;

  3. Мном = 144,4 Н∙м;

  4. Мном = 57,9 Н∙м.

5. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити сумарні втрати потужності при номінальному навантаженні.

  1. ΔР = 25,58 кВт;

  2. ΔР = 3,58 кВт;

  3. ΔР = 3,08 кВт;

  4. ΔР = 5,38 кВт.

Шифр 907

Вкажіть співвідношення між активними опорами кола ротора асинхронного двигуна?

  1. ;

  2. ;

  3. .

  1. Яке співвідношення відповідає формулі Клосса?

  1. ;

  2. ;

  3. ;

  1. Дані асинхронного двигуна відомі: , , . Визначити номінальне ковзання.

  1. sном = 0,033;

  2. sном = 0,04;

  3. sном = 0,053;

  4. sном = 0,02.

4. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити номінальний момент.

  1. Мном = 85,6 Н∙м;

  2. Мном = 8,96 Н∙м;

  3. Мном = 171,2 Н∙м;

  4. Мном = 8,56 Н∙м.

5.

Яка потужність вказана на енергетичній діаграмі асинхронного двигуна знаком питання?

  1. електромагнітна потужність;

  2. потужність, яку споживає двигун;

  3. втрати потужності у роторі;

  4. корисна потужність.

Шифр 908

Для якої залежності момент при пуску буде дорівнювати максимальному?

  1. 1;

  2. 2;

  3. 3;

  4. 4.

  1. Якому значенню дорівнює ковзання асинхронного двигуна при пуску ( )?

  1. sп = 0;

  2. sп = 1;

  3. sп = 0,5;

  4. sп = .

  1. Дані трифазного асинхронного двигуна: , , , , , , . Визначити потужність, яку споживає двигун з мережі.

  1. Р1 = 13 кВт;

  2. Р1 = 14,4 кВт;

  3. Р1 = 15,8 кВт;

  4. Р1 = 14,0 кВт.

4. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити значення струму, який споживає двигун.

  1. Іном = 42 А;

  2. Іном = 14 А;

  3. Іном = 24,3 А;

  4. Іном = 72,9 А.

5. Для асинхронного двигуна паспортні дані якого задані в п. 3, визначити номінальну швидкість обертання двигуна.

  1. nном =1497 об/хв.;

  2. nном =1450 об/хв.;

  3. nном =1500 об/хв.;

  4. nном =1455 об/хв.
