МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД

«УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКО-ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ»

МЕТОДИКА ВИКОНАННЯ ТЕСТОВИХ ЗАВДАНЬ З КУРСУ "ЕЛЕКТРОТЕХНІКА"

(ДВИГУНИ ПОСТІЙНОГО СТРУМУ)

для студентів ІІ – ІІІ- курсів всіх спеціальностей

та всіх форм навчання

Дніпропетровськ УДХТУ 2012

МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД

«УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКО-ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ»

МЕТОДИКА ВИКОНАННЯ ТЕСТОВИХ ЗАВДАНЬ З КУРСУ "ЕЛЕКТРОТЕХНІКА"

(ДВИГУНИ ПОСТІЙНОГО СТРУМУ)

для студентів ІІ – ІІІ- курсів всіх спеціальностей

та всіх форм навчання

Затверджено на засіданні

кафедри електротехніки

Протокол № 9 від 19.06.2011

Д ніпропетровськ УДХТУ 2012

Методика виконання тестових завдань з курсу "Електротехніка" (Двигуни постійного струму) для студентів ІІ – ІІІ курсів всіх спеціальностей та всіх форм навчання / Укл.: С.Г. ПАвлюс, В.І.Соборницький, І.І. Папанова, – Дніпропетровськ: ДВНЗ УДХТУ, 2012. – 36с.

Укладачі: С.Г. Павлюс, канд. техн. наук

В.І. Соборницький, канд. хім. наук

І.І. Папанова, канд. хім. наук

Відповідальний за випуск С.Г.Павлюс канд. техн. наук

Навчальне видання

Методика виконання тестових завдань з курсу "Електротехніка" (Двигуни постійного струму) для студентів ІІ – ІІІ курсів всіх спеціальностей та всіх форм навчання

Укладачі: ПАВЛЮС Степан Григорович

СОБОРНИЦЬКИЙ Володимир Іванович

ПАПАНОВА Ірина Іванівна

Двигун постійного струму

Щоб машина постійного струму працювала в режимі двигуна, на обмотку якоря та обмотку збудження подається постійна напруга. По обмотці збудження протікає струм Із, який створює магнітне поле головних полюсів. По обмотці якоря протікає струм Ія. В результаті взаємодії струму провідників обмотки якоря з магнітним полем виникає магніторушійна сила і електромагнітний момент. Колектор перетворює постійний по напрямку струм якоря в зовнішньому колі у змінний по напрямку струм в самій обмотці якоря. Таким чином, напрямок моменту под полюсами не змінюється. Якщо величина електромагнітного моменту буде дорівнювати гальмовному моменту, якір машини почне обертатися. Колектор машини постійного струму в режимі двигуна виконує роль інвертора.

Основні параметри, які характеризують роботу двигуна постійного струму, це: корисна механічна потужність на валу Р2; напруга на затискачах U; ККД двигуна η; номінальна швидкість обертання nном; опори обмотки якоря Rя і обмотки збудження Rз.

Рівняння електричного стану кола якоря:

U = Е + ІяRя. (1)

Швидкість обертання двигуна:

(2)

тут n0 = U/СЕФ - швидкість обертання якоря в режимі холостого ходу; Δn – зменшення швидкості за рахунок зростання корисного моменту на валу та зростання струму Ія.

При безпосередньому пуску двигуна ( t = 0, n = 0, Е = 0) пусковий струм Іяп значно перевищує номінальний струм Ія ном:

Іяп = U/ Rя= (10 20)Ія ном. (3)

Для обмеження пускового струму в межах (1,5 3)Ія ном послідовно з обмоткою якоря вмикають пусковий реостат Rп:

(1,5 3)Ія ном = U/(Rя + Rп), (4)

звідки,

Rп = [U/(1,5 3)Ія ном] – Rя. (5)

Для двигуна з паралельним збудженням

І = Ія + Із. (6)

Корисний момент на валу двигуна

М2 = Р2nном/9550. (7)

Залежність n = ƒ(М2) називається механічною характеристикою двигуна.

Коефіцієнт корисної дії:

η = Р2/Р1 . (8)

тут Р1 - потужність, яку споживає двигун з мережі,

Р2 – корисна потужність.

Втрати потужності:

ΔР = Р1 – Р2. (9)

Шифр 801

    1. Вкажіть правильний вираз для ЕРС двигуна.

1) ;

2) ;

3) ;

4) ;

5) .

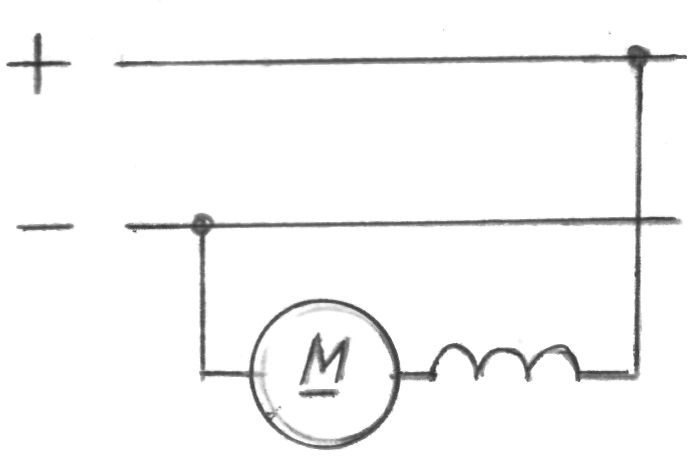

    1. Який тип двигуна вказаний на малюнку?

1) Послідовного збудження;

2) Паралельного збудження;

3) Змішаного збудження;

4) Незалежного збудження.

    1. Дані двигуна паралельного збудження:

, , , ,.

Визначити момент на валу двигуна М2.

1) М2 = 2200 Нм;

2) М2 = 63,6 Нм;

3) М2 = 22 Нм;

4) М2 = 150 Нм;

    1. Дані двигуна паралельного збудження вказані в п. 3. Визначити потужність Р1, яку двигун споживає з мережі.

1) Р1 = 12,2 кВт;

2) Р1 = 8,2 кВт;

3) Р1 = 10 кВт;

4) Р1 = 2,2 кВт.

    1. Дані двигуна паралельного збудження вказані в п. 3. Визначити струм І, який двигун споживає з мережі.

1) І = 45,5 А;

2) І = 37,3 А;

3) І = 10 А ;

4) І = 55,4 А.

Шифр 802

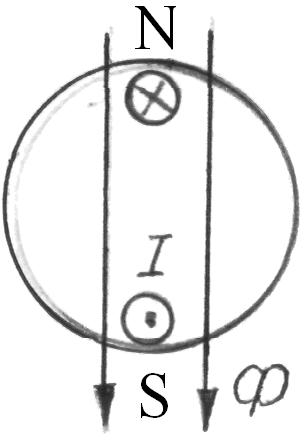

  1. Визначити напрямок дії обертового електромагнітного моменту.

1) Недостатньо даних для відповіді;

2) Проти годинникової стрілки;

3) За годинниковою стрілкою.

  1. Як визначається пусковий струм якоря при прямому пуску?

1) ;

2) ;

3) ;

4) .

  1. Дані двигуна паралельного збудження:

, , , , .

Визначити номінальну швидкість обертання якоря nном.

1) nном = 2200 об/хв.;

2) nном = 1000 об/хв.;

3) nном = 1800 об/хв.;

4) nном = 180 об/хв.

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити струм обмотки якоря .

1) = 102 А;

2) = 97,8 А;

3) = 100,5 А;

4) = 90 А .

5. Дані двигуна паралельного збудження вказані в п. 3. Визначити ККД двигуна ηном.

1) ηном = 0,88;

2) ηном = 0,918;

3) ηном = 0,818;

4) ηном = 0,9.

Шифр 803

  1. Як визначити струм якоря двигуна з паралельним збудженням?

1) ;

2) ;

3) ;

4) .

  1. Вкажіть правильний вираз обертового моменту двигуна постійного струму.

1) ;

2) ;

3) ;

4) ;

5) .

  1. Дані двигуна паралельного збудження:

, , , Визначити втрати потужності у двигуні ΔР.

1) ΔР = 10 кВт;

2) ΔР = 8 кВт;

3) ΔР = 2,5 кВт;

4) ΔР = 0,5 кВт.

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити струм І, який споживає двигун з мережі.

1) І = 62,5 А;

2) І = 60 А;

3) І = 50 А;

4) І = 52,5 А.

5. Дані двигуна паралельного збудження вказані в п. 3. Визначити опір обмотки збудження Rз.

1) Rз = 40 Ом ;

2) Rз = 4 Ом ;

3) Rз = 80 Ом;

4) Rз = 50 Ом.

Шифр 804

  1. Визначити напрямок обертового електромагнітного моменту двигуна.

1) Проти годинникової стрілки;

2) За годинниковою стрілкою;

3) Недостатньо даних для відповіді.

  1. Як визначити струм якоря двигуна з послідовним збудженням?

1) ;

2) ;

3) ;

4) .

  1. Дані двигуна паралельного збудження:

, , , .Визначити втрати потужності у якорі ΔРя.

1) ΔРя = 600 Вт;

2) ΔРя = 1000 Вт;

3) ΔРя = 1600 Вт;

4) ΔРя = 400 Вт.

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити струм І, який двигун споживає з мережі.

1) І = 100 А;

2) І = 95 А;

3) І = 105 А;

4) І = 108 А .

5. Дані двигуна паралельного збудження вказані в п. 3. Визначити струм збудження Із.

1) Із = 8 А;

2) Із = 5 А;

3) Із = 95 А;

4) Із = 10 А;

5) Із = 2 А.

Шифр 805

  1. Як зміниться швидкість обертання двигуна, якщо пере двинути движок реостата Rр вліво?

1) Не зміниться;

2) Зменшиться;

3) Збільшиться.

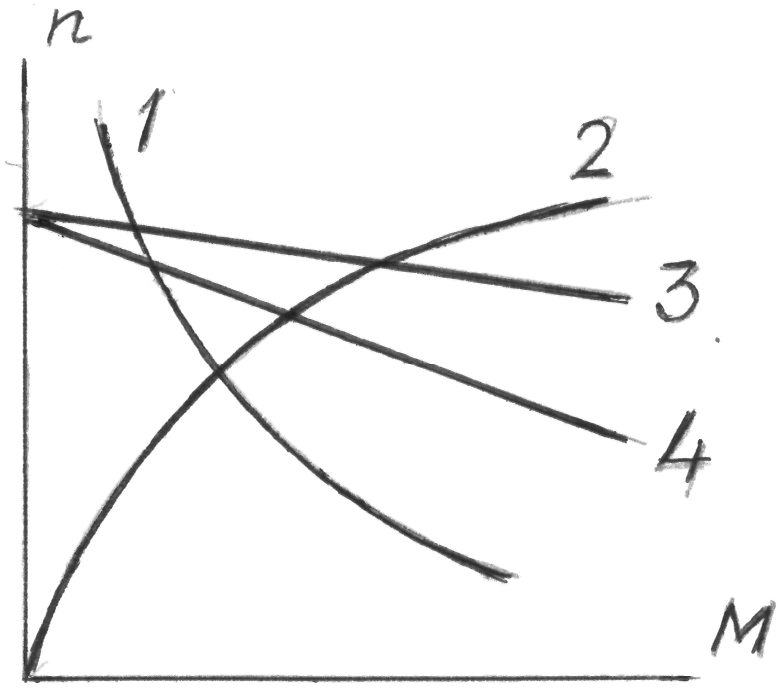

  1. Вкажіть залежність природної механічній залежності двигуна з паралельним збудженням.

  1. Дані двигуна паралельного збудження:

, , , .

Визначити потужність Р1, яку споживає двигун з мережі.

1) Р1 = 8 кВт;

2) Р1 = 12,5 кВт;

3) Р1 = 18 кВт;

4) Р1 = 2,5 кВт.

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити номінальний струм якоря Ія ном

1) Ія ном = 56,8 А;

2) Ія ном = 54,6 А;

3) Ія ном = 59 А;

4) Ія ном = 2,2 А .

5. Дані двигуна паралельного збудження вказані в п. 3. Визначити втрати потужності в обмотці збудження ΔРз.

1) ΔРз = 22000 Вт;

2) ΔРз = 484 Вт;

3) ΔРз = 220 Вт;

4) ΔРз = 704 Вт.

Шифр 806

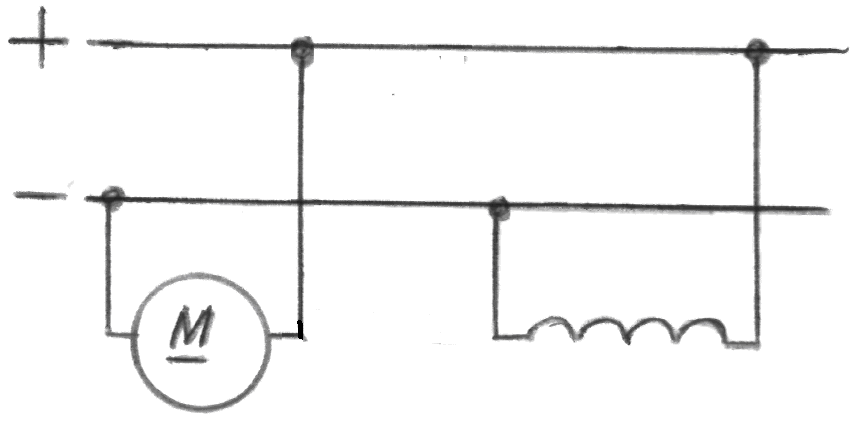

  1. Який тип двигуна вказане на малюнку?

1) Незалежного збудження;

2) Змішаного збудження;

3) Паралельного збудження ;

4) Послідовного збудження.

  1. Як визначається пусковий струм якоря двигуна при реостатному пуску?

1) ;

2) ;

3) ;

4) .

  1. Дані двигуна паралельного збудження:

, , , . Визначити опір якоря Rя.

1) Rя = 4 Ом;

2) Rя = 3 Ом;

3) Rя = 0,5 Ом;

4) Rя = 1 Ом.

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити пусковий струм якоря при прямому пуску Іяп.

1) Іяп = 300 А;

2) Іяп = 400 А;

3) Іяп = 100 А;

4) Іяп = 800 А;

5) Іяп = 600 А.

5. Дані двигуна паралельного збудження вказані в п. 3. Визначити швидкість обертання n, якщо у коло якоря ввімкнути опір .

1) n = 1000 об/хв.;

2) n = 1500 об/хв.;

3) n = 1800 об/хв.;

4) n = 3500 об/хв.;

5) n = 2000 об/хв.

Шифр 807

  1. Яке співвідношення між моментами для двигуна з паралельним збудженням з різним навантаженням?

1) ;

2) ;

3) .

  1. Який тип двигуна вказаний на рисунку?

1) незалежного збудження;

2) паралельного;

3) послідовного;

4) змішаного збудження .

  1. Дані двигуна постійного струму з паралельним збудженням:

, , , .

Визначити пусковий струм якоря при прямому пуску Іяп.

1) Іяп = 170 А;

2) Іяп = 154 А;

3) Іяп = 880 А;

4) Іяп = 110 А.

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити потужність, яку споживає двигун з мереж Р1.

1) Р1 = 71,28 кВт;

2) Р1 = 67,76 кВт;

3) Р1 = 74,8 кВт;

4) Р1 = 44 кВт.

5. Дані двигуна паралельного збудження вказані в п. 3. Визначити пусковий опір у колі якоря, необхідний, щоб .

1) = 0,858 Ом ;

2) = 2,216 Ом ;

3) = 0,794 Ом;

5) = 0,5 Ом.

Шифр 808

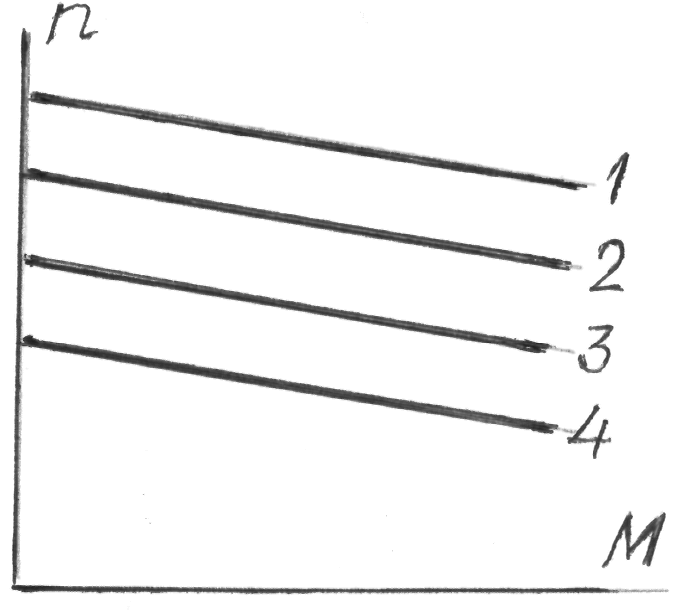

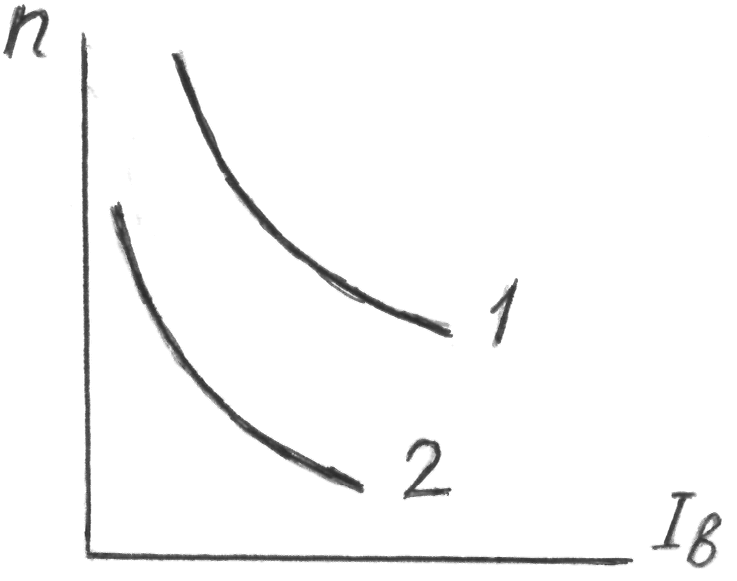

1. Яка механічна характеристика відповідає більшої напрузі двигуна?

1) 1;

2) 2;

3) 3;

4) 4.

  1. Як визначається пусковий опір , щоб пусковий струм якоря не перевищував двократного номінального струму якоря?

1) ;

2) ;

3) ;

4) .

  1. Дані двигуна паралельного збудження:

, , , . Визначити пусковий струм якоря Іяп, з пусковим опором у колі якоря .

1) Іяп = 27,5 А;

2) Іяп = 23,86 А;

3) Іяп = 25 А;

4) Іяп = 26,25 А .

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити номінальний струм якоря Іяном.

1) Іяном = 11,36 А ;

2) Іяном = 12,5 А;

3) Іяном = 25 А;

4) Іяном = 1,25 А.

5. Дані двигуна паралельного збудження вказані в п. 3. Визначити швидкість обертання двигуна у режимі ідеального холостого ходу n0 (Ія = 0).

1) n0 = 1000 об/хв.;

2) n0 = 1247 об/хв.;

3) n0 = 953 об/хв.;

4) n0 = 1047 об/хв.

Шифр 809

  1. Вкажіть рівняння рівноваги напруг двигуна постійного струму.

  1. ;

  2. ;

  3. ;

  4. ;

  5. .

  1. Як змінити напрямок обертання двигуна постійного струму з паралельним збудженням?

1)Змінити напрямок струмів та ;

  1. Зменшити до 0;

  2. Збільшити до 10 ;

  3. Змінити напрямок струму .

  1. Данні двигуна паралельного збудження: , , , . Визначити потужність Р1, яку споживає двигун з мережі.

  1. Р1 = 90 кВт;

  2. Р1 = 2,2 кВт;

  3. Р1 = 99 кВт;

  4. Р1 = 101,2 кВт;

  5. Р1 = 96,8 кВт .

4. Дані двигуна паралельного збудження вказані в п. 3. Визначити ККД двигуна η.

  1. η = 0,909;

  2. η = 0,82;

  3. η = 0,889;

  4. η = 0,863;

  5. η = 0,93.

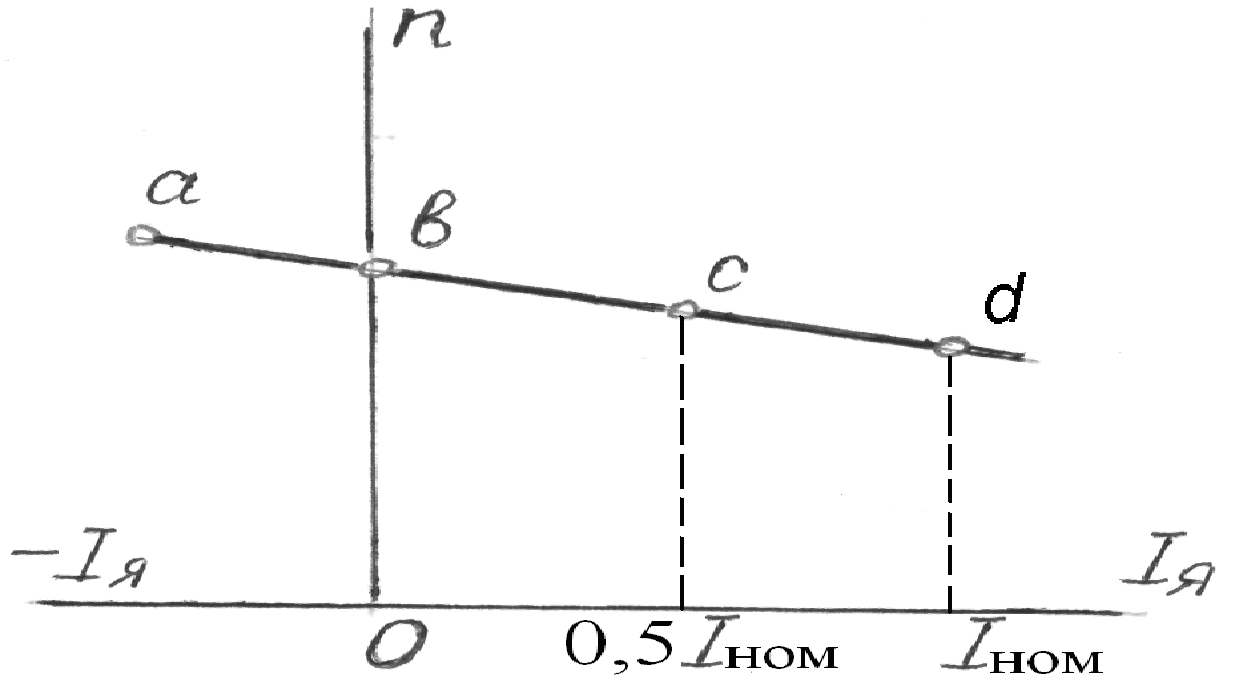

5. Вказати на характеристиці ділянку гальмування.

  1. в – с;

  2. а – в;

  3. c – d;

  4. в – d .
