Определение численности личного состава.

,

где N_л.с. - общая численность личного состава;

4 - количество работающих звеньев ГДЗС на тушение и защиту с учетом поста безопасности (в частном случае количество работающих в одном звене ГДЗС может быть изменено из тактических соображений в строгом соответствии требований Наставления по ГДЗС);

4 - количество резервных звеньев ГДЗС (принимается из расчета одно резервное на три работающих или в соответствии с требованием Наставления по ГДЗС для частных случаев);

- количество личного состава, работающего со стволами без средств защиты органов дыхания на тушении и защите (включая подствольщиков);

N_р - количество личного состава, работающего на разветвлениях (принимается по количеству разветвлений);

N_л - количество личного состава, работающего с выдвижными лестницами (страховка);

N_св - количество связных.

Примечание: В общее количество личного состава в зависимости от условий ведения боевых действий может войти личный состав, занятый на выполнении неуказанных видов боевых действий (специальные, спасательные работы и т.п.).

Определение количества отделений основного назначения и номер вызова по гарнизонному расписанию.

N_отд = N_{л с.}/4; или N_отд = N_{л с.}/5;

где N_отд - количество отделений;

N_{л с} - требуемая численность личного состава.

4, 5 - среднее количество личного состава, выезжающего на

автоцистернах и автонасосах соответственно (указанные числа). В их число не входят водители пожарных автомобилей.

По количеству отделений основного назначения, необходимых для тушения пожара, назначают номер вызова подразделений на пожар согласно гарнизонному расписанию.

Необходимость привлечения пожарных подразделений специального назначения, вспомогательной и хозяйственной техники, служб города и объекта, сил и средств гражданской обороны, воинских подразделений, рабочих объекта, населения и других сил определяют с учетом конкретной (возможной) остановки на пожаре.

Второй вариант определения требуемого количества отделений на тушение пожара определяется по формуле:

где n_СТ.ОТД – количество стволов ГПС, которое может подать одно отделение.

Принимаем большее.

Общее количество отделений будет равно:

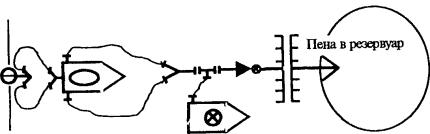

Принципиальная схема подачи пены низкой кратности при тушении пожара в резервуаре подслойным методам

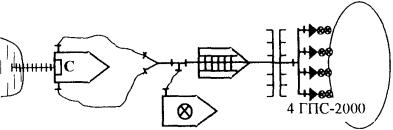

Принципиальная схема тушения пожара в ЖБР пеной средней кратности

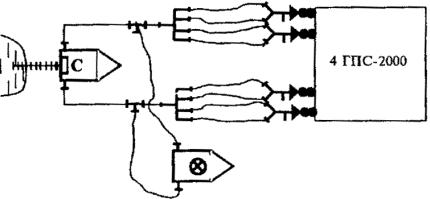

Принципиальная схема тушения пожара в резервуаре пеной средней кратности с использованием механизированного пеноподьемника

Разность давлений пенообразователя и воды на вставке

Пеногенераторы	Количество пеногенераторов
	Вставка d=10 мм					Вставка d=25 мм
	ГПС-600					ГПС-2000, ВПГ-10,20,30,40.
	1	2	3	4	5		1	2	3	4	5
Требуемый расход пенообразователя, л/ с	0,36	0,72	1,08	1,44	1,80		1,2	2,4	3,6	4,8	6,0
Разность давлений пенно-образователя и воды у вставки, атм	0,24	0,96	2,2	3,8	5,38		2,2	0,22	0,5	0,88	1,34

ПРОГНОЗИРОВАНИЕ РАЗВИТИЯ ПОЖАРА В РЕЗЕРВУАРНОЙ ГРУППЕ ОТ ЛУЧИСТОЙ ЭНЕРГИИ ФАКЕЛА ПЛАМЕНИ

Определяется максимально допустимое время введения сил и средств на охлаждение из условий предотвращения опасности нагрева элементов конструкции облучаемого резервуара выше температуры самовоспламенения паров нефтепродуктов.

Продолжительность нагрева наиболее теплонапряженного элемента конструкции соседнего с горящим резервуара до температуры самовоспламенения паров нефтепродукта определяется по номограмме (рис. 1).

Из точки, соответствующей температуре окружающей среды, проводят направляющий луч через шкалу "Отношение расстояния между резервуарами к диаметру горящего" и определяют длительность нагрева стенки до температуры самовоспламенения.

Пример

Исходные данные:

температура окружающего воздуха О °С;

отношение расстояния между резервуарами к диаметру горящего составляет 0,45.

Из точки, соответствующей температуре окружающей среды (О °С), проводим направляющий луч "X", который пересекает шкалу "Отношение расстояния между резервуарами к диаметру горящего" в точке, равной 0,45, и показывает на шкале "Критическое время" 11 мин.

Расчет номограмм выполнен при следующих условиях:

опасная температура нагрева (176 °С) принята равной 0,8 температуры самовоспламенения для топлива ТС-1 (данный нефтепродукт имеет минимальную температуру самовоспламенения);

интегральная плотность излучения при горении дизельного топлива в среднем составляет 73 кВт • м"²;

толщина оболочки верхнего пояса резервуара РВС-5000 составляет 5 мм.

Взрывоопасность среды в облучаемом резервуаре со стационарной крышей можно оценить по номограмме (рис. 2).

Для пользования номограммой необходимо подготовить следующие исходные данные:

уровень взлива нефтепродукта в соседних резервуарах;

температуру нефтепродукта в негорящем резервуаре (принимают равной среднемесячной температуре окружающей среды);

температуру вспышки нефтепродуктов.

Пример пользования номограммой показан на рис. 2 штрих-пунктиром при следующих исходных данных:

уровень взлива топлива ТС-1 в негорящем резервуаре равен 10,66 м;

температура нефтепродукта равна среднемесячной температуре окружающей среды в июне, т. е. 20 °С;

температура вспышки топлива ТС-1 составила 31 °С;

Рис. 1.Номограмма для определения максимально допустимого времени ввода сил и средствдля охлаждения резервуаров, расположенных рядом с горящим

продолжительность облучения10 мин. Из точки, соответствующей уровню взлива нефтепродукта (10,66 м),проходит направляющий луч через шкалу "Время облучения" в точке,равной 10 мин, и упирается в прямую 1. При этом на прямой 1 делается отметка.Далее из этой точки направляющий луч пересекает точку 20 С на шкале "Температуранефтепродукта" и упирается в прямую 2. Из этой точки направляющий лучпроходит через точку 31 С на шкале "Температура вспышки" и указывает значениеконцентрации, равное 1,4 % (об.), т. е. концентрация паров в резервуаревзрывоопасная. Взрывоопасность среды указывает на первоочередность введениястволов для охлаждения данного резервуара.

Рис. 2. Номограмма дляопределения взрывоопасности среды в резервуаре, расположенном рядом с горящим

Линейная скорость распространения горения при пожарах

Горючие материалы или объекты пожара		Линейная скорость распространения огня, м/мин.
Жилые дома (здания III и IV степени огнестойкости)		0,6 - 1,0
Административные здания		1,0-1,5
Сгораемые перегородки и мебель в зданиях		0,5-0,7
Коридоры и галереи		4,0-5,0
Лечебные учреждения и школы (здания I, II степени огнестойкости)		0,6-1,0
Лечебные учреждения и школы (здания III и IV степени огнестойкости)		2,0-3,0
Сгораемые покрытия большой площади		1,7-3,2
Сгораемые конструкции крыши чердака		1,5-2,0
Музеи и выставки		1,0-1,5
Библиотеки, книгохранилища, архивохранилища, торговые предприятия, склады и базы товарно-материальных ценностей	0,4-1,2
Склады льноволокна		3,0-5,6
Склады текстильных изделий (Рп.з.=100 кг/м2)		0,3-0,4
Склады бумаги в рулонах (Рг.з.=140 кг/м2)		0,2-0,3
Склады лесоматериалов: - круглый лес в штабелях - пиломатериалы (доски) в штабелях при влажности, % до 16 16-18 18-20 20-30 более 30 - кучи балансовой древесины при влажности, % до 40 более 40		0,4-1,0 4,0 2,3 1,6 1,2 1,0 0,6-1,0 0,15-0,2
Деревообрабатывающие предприятия: - лесопильные цехи (здания V степени огнестойкости) - лесопильные цехи (здания III степени огнестойкости) - сушильно-заготовительные цехи - сушилки - цехи по производству фанеры - остальные цехи и отделения		2,0-5,0 1,0-3,0 1,0-1,5 2,0-2,5 0,8-1,5 0,8-1,0
Сушильные отделения кожевенных заводов (здания III степени огнестойкости)		1,5-2,2
Угары текстильного производства в разрыхленном состоянии		6,0
Корд		1,0
Цехи текстильного производства		0,3-0,6
Пенополиуретан (поролон)		0,7-0,9
Театры и дворцы (сцены)		1,0-3,0
Декорации при объемном распространении горения на колосниковых сценах: - по горизонтали - по вертикали - по горизонтали при расстоянии между полотнищами 0,2 м		0,8 18,0 2,4
Кабельные туннели и другие кабельные сооружения		0,8-1,1
Объекты транспорта: - гаражи, трамвайные и троллейбусные парки		0,5-1,0
Жидкости при температуре + 10С: - ацетон - бутиловый спирт - диэтиловый спирт - толуол - этиловый спирт		19 2,5 22,5 10,2 7,8
