Проведение испытаний

Размеры образцов 50х50хh мм, где h – толщина плиты (рис. 16). Образец и колодки при склеивании следует установить по шаблону. Для предотвращения смещения колодок испытательные блоки следует укладывать в направляющий угольник.

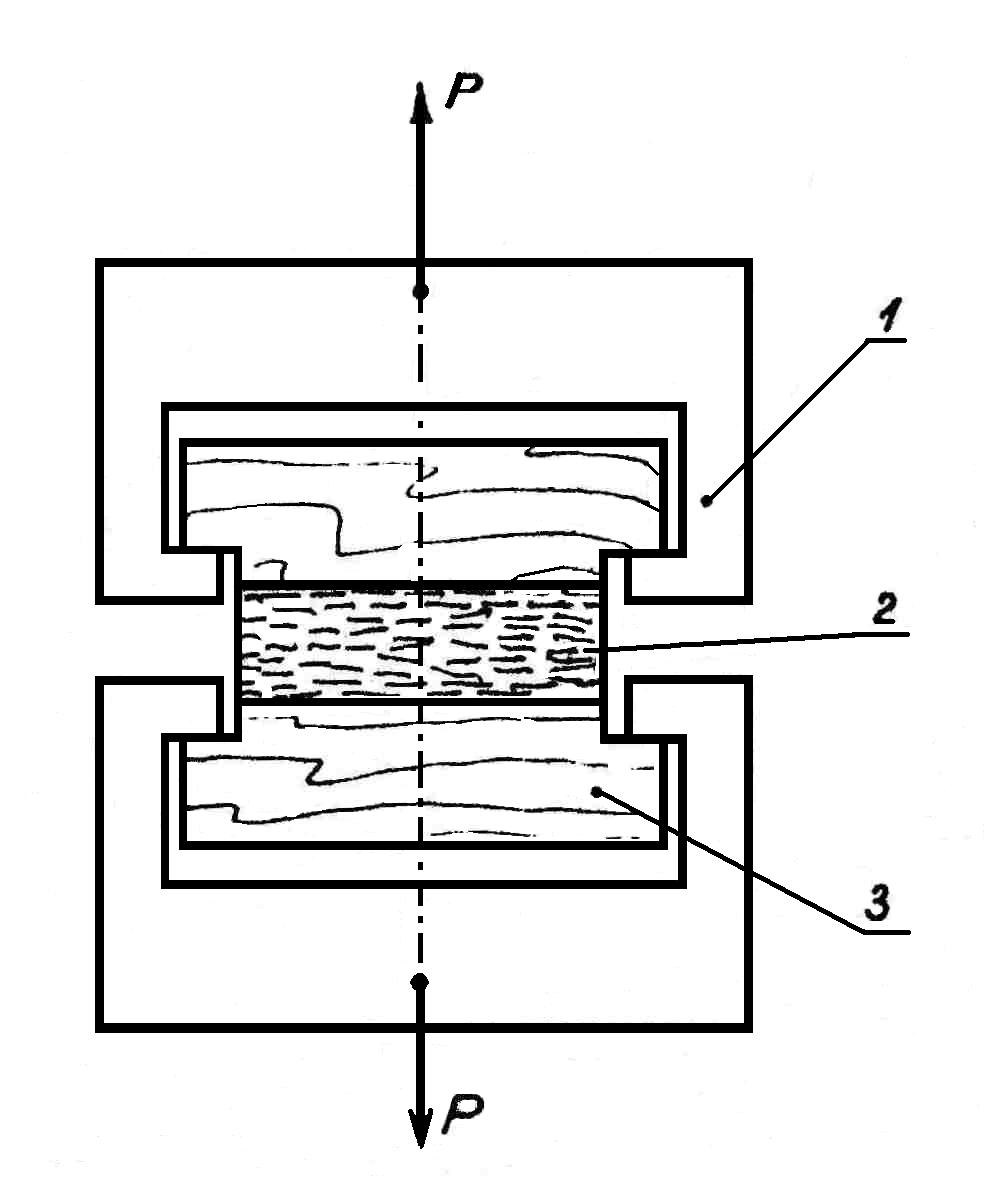

Рис. 16. Схема испытания ДСтП на растяжение перпендикулярно пласти плиты: 1 – захват; 2 – образец ДСтП; 3 – колодка из цельной древесины

Испытательный блок установить в захватах на испытательной машине так, чтобы кромки образца были симметричны пазу захвата.

Нагрузка на образец должна возрастать равномерно в течение 60  15 с до разрушения образца или со скоростью перемещения подвижного захвата испытательной машины, равной 10 мммин.

Не учитывают результаты испытаний образцов, у которых расстояние от плоскости разрушения до плоскости клеевого шва составляет менее 1 мм, и проводят повторные испытания.

Предел прочности при растяжении перпендикулярно пласти плиты вычислить в МПа (кгссм²) до третьей значащей цифры по формуле:

(6)

где Р – наибольшая нагрузка, действующая на образец в момент разрушения, МН (кгс);

l – длина образца, м (см);

b – ширина образца, м (см).

Результаты определения предела прочности при растяжении заносят в журнал испытаний (табл. 7).

На основании результатов испытаний устанавливают соответствие древесностружечных плит по физико-механическим показателям требованиям ГОСТ 10632-89, которые приведены в табл. 8.

Таблица 6

Протокол испытания прочности при изгибе _изг.

№ обр.	Р, кгс	l, см	в, см	h, см	изг, МПа	изг , МПа	Примеча-ние
1
…
8

Таблица 7

Протокол испытания прочности при растяжении

перпендикулярно пласти _р

№ обр.	Р, кгс	в, см	l, см	р, МПа	р, МПа	Примечание
1
…
8

Таблица 8

Физико-механические показатели ДСтП

Наименование показателя	Норма для плит марок
	П-А	П-Б
Влажность, % Тнх	5
Твх	12
Разбухание по толщине:
за 24 ч (размер образцов 100х100 мм), % (Тв)	22	33
за 2 ч (размер образцов 25х25 мм), % (Тв)	12	15
Предел прочности при изгибе, МПа, для толщин, мм, (Тн)
от 8 до 12	18	16
от 13 до 19	16	14
от 20 до 30	14	12
Предел прочности при растяжении перпендикулярно пласти плиты, МПа, для толщин, мм (Тн)
от 8 до 12	0,35	0,30
от 13 до 19	0,30
от 20 до 30	0,25

^х Т_н и Т_в – соответственно нижний и верхний пределы показателей
