Проведение испытания

Образцы для испытаний должны иметь следующие размеры: ширина образцов должна составлять 75 мм независимо от толщины плиты. Длина образцов должны быть равной: 25-кратной номинальной толщине + 50 мм, но не менее 150 мм. Допускается использовать образцы шириной 50 мм и длиной, равной 10-кратной толщине плиты + 50 мм, но не менее 250 мм.

Толщина образцов должна быть равна толщине плиты. Ширину образца измеряют по его поперечной оси. Толщину образца измеряют в двух точках, расположенных на его поперечной оси на расстоянии 25 мм от кромки.

Испытания проводят на двух группах образцов, вырезанных соответственно вдоль длины и ширины плиты.

В пределах каждой группы одну половину испытывают, укладывая на опоры испытательного устройства образцы лицевой пластью вверх, а другую половину – лицевой пластью вниз.

Расстояние между опорами должно быть равно 25-кратной номинальной толщине плиты, но не менее 100 мм. Для образцов шириной 50 мм расстояние между опорами должно быть равно 10-кратной номинальной толщине плиты, но не менее 200 мм. Расстояние между опорами должно быть установлено с погрешностью не более 1 мм. Положение образцов на опорах указано на рис. 15.

Образцы укладываются на опоры испытательной машины так, чтобы продольная ось образца была перпендикулярна опорам, а поперечная ось – параллельно оси ножа.

При определении предела прочности при изгибе скорость нагружения должна быть такой, чтобы образец разрушился через 90  30 с после начала нагружения (допускается нагружать образец со скоростью перемещения ножа 10 мммин).

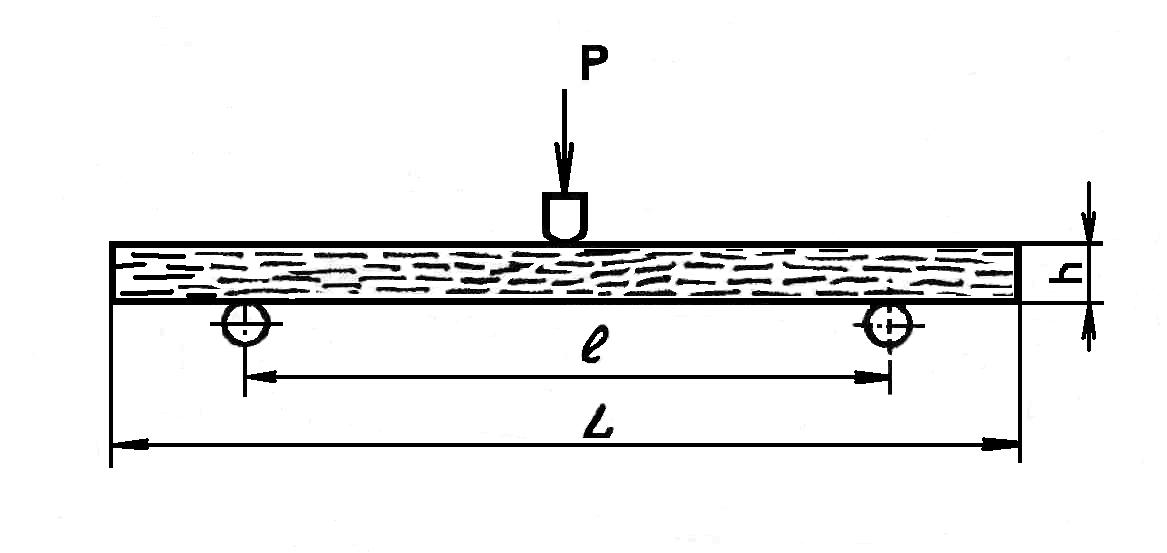

Рис. 15. Схема испытания ДСтП на изгиб

Предел прочности при изгибе (и, МПа (кгссм2)), вычисляют с погрешностью не более 0,5 МПа (5 кгс) по формуле:

(5)

где Р – нагрузка, действующая на образец в момент разрушения, МН (кгс);

l – расстояние между опорами испытательной машины, м (см);

b – ширина образца, м (см);

h – толщина образца, м (см).

Результаты определения предела прочности при изгибе заносят в журнал испытаний (табл. 6).

2.2. Определение предела прочности при растяжении перпендикулярно пласти плиты Материалы, оборудование и приборы

1. Материалы: древесностружечная плита, изготовленная в лабораторных условиях.

1. Оборудование и приборы:

- Испытательная машина с погрешностью измерения до 1 %.

- Штангенциркуль с погрешностью измерения до 0,1х10-3 м.

- Колодки из древесины влажностью не более 12 %.

Размеры колодки: L = 65  0,5 мм; Н = не менее 16 мм.

Волокна древесины должны быть параллельны стороне L.

Допускается изготавливать колодки из шлифованной древесностружечной плиты.

- Захваты для передачи растягивающего усилия образцу, обеспечивающие направление нагрузки перпендикулярно плоскости образца. Паз захвата должен иметь размер 52  0,5 мм.

- Шаблон Т-образного сечения с высотой выступа 7,5  0,1 мм для установки образца между колодками.

- Направляющий угольник для установки испытательных блоков при склейке.

- Груз массой 10-30 кг для создания давления при склейке испытательных блоков.
