1.2.2 . Чертежи и иллюстрации

Чертежи и плакаты являются основной иллюстративной частью дипломного проекта. Они должны быть выполнены в соответствии с требованиями ЕСКД (группа ГОСТ 2.001 и далее). Количество чертежей и схем должно быть достаточным для понимания конструкции машины или узла, деталей. Рекомендуемое количество чертежей и схем не менее 6 листов. В составе дипломного проекта конструкторской направленности желательно иметь чертежи общего вида машины, при необходимости ее кинематическую, гидравлическую, электрическую схемы, структурную схему автоматизации, чертежи разрабатываемых узлов и в отдельных случаях чертежи технологических процессов работы машины или изготовления некоторых ее деталей.

Состав и объем иллюстративного материала исследовательских и логистических работ определяет их руководитель.

2. Оформление дипломного проекта

2.1. Оформление текстовых документов дипломного проекта

Оформление текстовых документов дипломного проекта должно соответствовать требованиям государственных стандартов, например, ГОСТ 7.32-2001 «Отчет о научно-исследовательской работе. Структура и правила оформления» (см. Приложение 9)..

Пояснительная записка должна быть выполнена на компьютере в соответствии с требованиями ЕСКД.

2.1.1. Рубрикация основной части пояснительной записки дипломного проекта

Пояснительную записку к дипломному проекту (ПЗ), следует делить на разделы, подразделы и пункты, снабжая каждый номером и заголовком. В небольших по объему ПЗ подразделы и пункты могут отсутствовать. В пунктах допускается отсутствие заголовков. Все структурные части ПЗ, а также разделы, в состав которых входят подразделы, располагают с новой страницы. По завершении каждого раздела, подраздела, пункта необходим разрыв в одну строку.

Разделы должны иметь порядковую нумерацию в пределах основной части ПЗ. Номер указывается арабскими цифрами с точкой на конце. Подразделы нумеруют арабскими цифрами в пределах каждого раздела, используя точки. Например: 1.3., (третий подраздел первого раздела). Нумерация частей текста с количеством уровней более трех не рекомендуется.

Составляя нумерацию разделов основной части ПЗ, следует учитывать, что задание, реферат, содержание, перечень условных обозначений, введение и заключение, приложения не нумеруют.

Приложения имеют отдельную нумерацию, внутри раздела, например, П1

Ссылки на части текста выполняют, используя сокращенные записи, например: «приведено в разд. 3.2», «указано в п. 3.3.1» и т.п.

Содержащиеся в тексте перечисления выделяют арабскими цифрами со скобкой: 1), 2) и т.д. или вместо цифр ставят тире.

Заголовки разделов располагают в отдельной строке (строках) симметрично к тексту. Заголовки подразделов и пунктов располагают с абзацным отступом. Заголовки разделов и подразделов отделяют от текста разрывом в одну строку, разрыва между заголовком пункта и текстом не делают. Пункты не имеющие заголовка начинают с абзацного отступа с указанием номера пункта.

В заголовках не допускаются переносы слов. Точку в конце заголовка не ставят. Если заголовок состоит из двух предложений, их разделяют точкой. В заголовке не допускаются сокращения и условные обозначения.

Заголовок и начало текста не должны оказаться на разных страницах текста.

2.2.2. Исполнение текста

Текст ПЗ следует набирать на компьютере и печатать на принтере. Цвет печати – черный, синий, фиолетовый. Не рекомендуется использовать красный и зеленый цвета.

При печати используют формат бумаги А4 (297х210 мм). Для этого формата рекомендуется шрифт «кегль 12» через 1,5 интервала, все поля по 20 мм. Таблицы и иллюстрации при необходимости можно изготовить на листах формата до А3 (297х420 мм) и подшить в сложенном виде.

Формулы предпочтительно вписывать средствами компьютерного текстового редактора. В отдельных случаях допускается вписывание формул от руки.

Формулы и уравнения, если к ним имеются пояснения, следует отделять в тексте свободными строками. Пояснения значений символов производят непосредственно под формулой в той же последовательности, в какой они даны в формуле. Пояснения начинаются со слова «где» без двоеточия. Например:

S = ab, (2.1)

где S – площадь прямоугольника, м2; a и b – длины сторон прямоугольника, м.

Формулы следует нумеровать арабскими цифрами в пределах раздела, если на них есть ссылки в последующем тексте. Номер формулы в круглых скобках помещают с правой стороны страницы на уровне формулы. Ссылки на формулы указывают порядковым номером в скобках, например: «…. в формуле (2.1), где 2-номер раздела, 1- номер формулы».

Перенос длинной формулы на другую строку делают после математических знаков, которые обязательно повторяют на новой строке.

При написании формул и предложений с формулами применяют обычные знаки препинания, например, разделяют запятыми несколько формул, написанных подряд, или ставят точку, если формулой заканчивается предложение.

Таблицу размещают после первого упоминания в тексте так, чтобы ее было удобно читать без поворота страницы или с поворотом по часовой стрелке. Таблицы нумеруют арабскими цифрами в пределах раздела. Над таблицей справа помещают слово «Таблица» с порядковым номером, например: «Таблица 1.2» (вторая таблица первого раздела).. После номера таблицы пишется ее наименование

Если в ПЗ таблица одна, ее не номеруют и слово «Таблица» не пишут.

При переносе таблицы на другой лист в его правом верхнем углу пишут слово «Продолжение» и номер таблицы, например: «Продолжение табл. 1.2». Если в ПЗ одна таблица, то при ее переносе пишут слово «Продолжение». Наименование таблицы при ее переносе не пишется.

На все таблицы должны быть ссылки в тексте, например: «… приведены в табл. 1.2». Если таблица не имеет номера, при ссылке слово «таблица» пишут полностью. Обозначения физических единиц указывают в заголовке графы через запятую, например: «Длина, мм».

Пример выполнения таблицы приведен ниже.

Таблица 2.3

Коэффициенты использования сборочных единиц автогрейдера

в рабочих и транспортных операциях

№ п/п	Наименование узла	Коэффициенты использования
		по времени	по мощности	общий
1.	Двигатель	1	0,85	0,85
2.	Главный карданный вал	1	0,85	0,85
3.	К. П. П. с задним мостом	1	1	1
4.	Балансиры	1	1	1
5.	Пневмоколеса	1	1	1
6.	Гидросистема	0,4	1	0,4
7.	Отвал с тяговой рамой	0,7	1	0,7
8.	Основная рама	1	1	1
9.	Передний мост	1	1	1
10	Бульдозерное оборудование	0,05	1	0,05
11	Рулевое управление	1	1	1

2.2.3. Рисунки

Все иллюстрации, помещенные в ПЗ (графики, схемы, фотографии) называют рисунками. Рисунки нумеруют сквозной нумерацией в пределах раздела, например: Рис. 2.3 (третий рисунок второго раздела). При переходе к следующему разделу нумерация начинается снова. На каждый рисунок должна быть ссылка в тексте, например: «… приведено на рис. 2.3». При повторной ссылке на одну и ту же иллюстрацию указывают сокращенно слово «смотри», например: (см. рис. 2.3).

Рисунки выполняют с помощью ЭВМ или от руки. При ручном исполнении рисунки должны быть выполнены аккуратно с помощью чертежных инструментов и карандашом, тушью или темными чернилами.

Рисунки могут быть расположены в тексте документа либо после первой ссылки на них, либо размещены на отдельных листах. Страницы с рисунками учитывают в общей нумерации. Рисунки небольшого размера можно размещать на странице по 2-3 шт. Внизу рисунка должен быть его номер и поясняющая надпись.

Графики, выражающие качественные зависимости, изображают в прямоугольных координатах на плоскости, ограниченной осями координат без шкал значений величин.

На графиках выражающих количественные зависимости (экспериментальные или расчетные), должна быть координатная сетка. Цифры значений величин располагают ниже оси абсцисс и левее оси ординат. Единицы измерения физических величин указывают на одной линии с цифрами. Обозначения переменных приводят по другую сторону оси. На одной координатной сетке допускается изображать две или более функциональных зависимости, выделяя их линиями разных типов или цветов. Характерные точки диаграмм или графиков допускается отмечать графически, например, кружками, крестиками и т.п. Обозначения точек должны быть разъяснены в пояснительной подписи к диаграмме.

П ример оформления рисунка

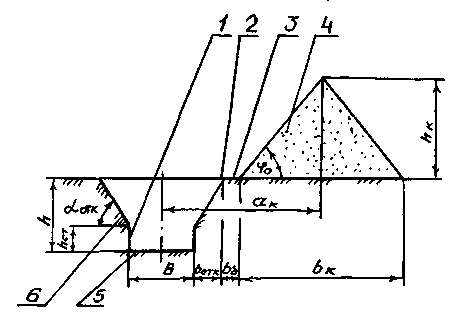

Рис. 1.5 Схема размещения отвала грунта при строительстве траншей:

1- траншея, 2 – край траншеи, 3 – берма, 4 – кавальер, 5 – дно траншеи,

6 - откос

2.2.4. Написание обозначений единиц физических величин

При написании числовых значений величин используют обозначения единиц буквами или специальными знаками, например: 5А; 8,2 Н; 12 Вт; 15’; 28% и т.п. Не допускается перенос обозначения единиц на следующую строку отдельно от цифр.

Единицы, названные по именам выдающихся ученых, обозначают с большой буквы, например: В (вольт), Гц (герц), Па (паскаль), Н (ньютон).

При указании значений величин с предельными отклонениями, следует заключать их в скобки, например: (125,0 ± 0,1) Н.

Десятичные кратные и дольные единицы образуют с помощью приставок, например: кГц (килогерц), МПа (мегапаскаль), кН (килоньютон) и т.д.

Размерности всех величин должны соответствовать системе единиц СИ. Не допускается применение других систем единиц.

2.2.5. Сокращения.

В ПЗ часто применяют различные сокращения. Некоторые из этих сокращений являются общепринятыми, например: КПД (коэффициент полезного действия), ГОСТ (государственный стандарт) и др., а некоторые являются принятыми только в некоторой отрасли техники. Применять общепринятые сокращения следует в соответствии с ГОСТ 7.12-93 «Сокращение русских слов и словосочетаний в библиографическом описании» (см. Приложение 8)..

Если в ТД вводятся необщепринятые сокращения, то каждое из вводимых сокращений должно быть определено при первом упоминании, например: « …… находится в пояснительной записке (ПЗ). В составе ПЗ также ………».

Не допускаются следующие приемы сокращения текста:

- употребление в тексте математических знаков “<”, “>”, “=”, «Ǿ» (диаметр) и др., а также знаков “%”, и “№” (номер), без цифр;

- использование математического знака “-“ перед отрицательными значениями величин (следует писать «минус»);

- применение индексов стандартов «ГОСТ», «ОСТ», «СТП» без регистрационного номера. Например, нельзя писать «ГОСТом предусматривается …», следует указать номер стандарта;

- сокращение наименования физических единиц, если они применяются без цифр.

Ссылки в тексте на литературные источники или чертежи даются в тексте в квадратных скобках, например: [12], [ТТС-11.01.00.000 СБ].

2.2.6. Нумерация листов (страниц)

При односторонней печати ПЗ нумеруют листы, начиная с титульного, а при двусторонней печати – страницы.

Листы (страницы) нумеруют арабскими цифрами. Их располагают в пределах рабочего поля страницы – сверху. Цифра номера страницы должна быть отделена от текста пробелом в одну строку.

Титульный лист и задание на дипломное проектирование включают в общую нумерацию, но номер страницы на них не ставят. На следующий за ними лист ставится номер “- 3 -“.
