Порівняння цих значень з характеристикою двох вентиляторів, що

працюють на ту саму мережу

,

показує, що об'єднана робота нагнітачів неекономічна.

5 Підбір відцентрового насосу

Підібрати відцентровий насос типу "К" за заданим напором та продуктивністю . Визначити потрібну потужність на валу електродвигуна.

Розв'язання

Приймаємо число обертів вала та обчислюємо критерій швидкохідності [5]:

(14)

Критерій швидкохідності відцентрових насосів типу "К" повинен знаходитись в межах .

Користуючись [5], приймаємо до встановлення насос ЗК-9а з діаметром робочого колеса D=148 мм та .

Характеристика насосу показана на аркуші 1.

Потрібна потужність електродвигуна :

(15)

- ККД передачі (див. завдання 3);

k - коефіцієнт запасу, що залежить від потужності електродвигуна

Переобчислюємо діаметр робочого колеса:

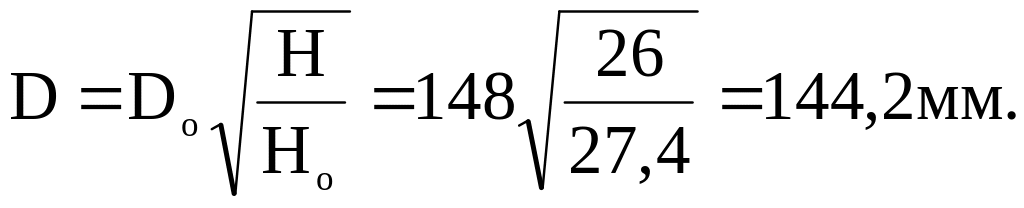

(16)

6 Розрахунок елеватора

Розрахувати елеватор за заданими витратами в системі опалення ; втратах тиску ; температурами води перед елеватором , після елеватора та домішуваної води .

Розв'язання

Розрахунковий коефіцієнт змішування [3]:

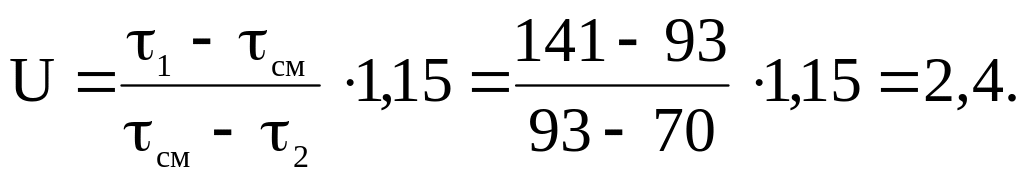

(17)

Наведені витрати змішаної води:

(18)

Діаметр горловини (камера змішування) елеватора [3]:

Приймаємо d₂=25 мм, що відповідає елеватору № 3 [2, табл. VI.12],

Діаметр сопла елеватора:

(19)

Розріз елеватора ВТІ №3 показаний на аркуші 1. Основні конструктивні та приєднувальні розміри елеваторів наведені в [3, VI.12].

Висновок

В даному курсовому проекті було визначено основні параметри та розраховані характеристики нагнітальних пристроїв, а також їх допоміжного обладнання; було підібрано нагнітальні пристрої та привідні двигуни для заданих розрахункових умов із використанням заводських каталожних характеристик; виконано аналіз роботи нагнітальних пристроїв у різних експлуатаційних умовах та з реалізацією заходів з регулювання характеристик нагнітальних пристроїв, з метою підвищення надійності та стійкості їх роботи в мережах та системах теплогазопостачання і вентиляції; визначено заходи з регулювання нагнітальних пристроїв, підвищення надійності та стійкості їх роботи в мережах, боротьбі з шумом та вібрацією.
