2 . Теплотехнический расчет наружного ограждения стены Порядок расчета

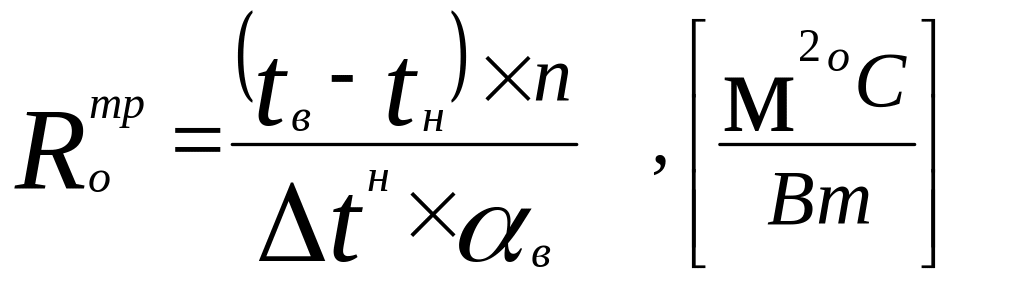

1.Первоначально определяем требуемое сопротивление теплопередаче при
tн = tхп(0,92) :
п = 1(3,табл 7, стр15)
Δtн=6 [˚С] (3,табл5, стр14)
αн= 8,7 [Вт/(м2°С)](2, табл 4, стр5).
2. Рассчитываем градусо-сутки отопительного периода (ГСОП):
ГСОП = (tв – tоп)zоп = (20 + 7,3)×218 = 5951,4 [°С сут]
3. Определяем приведённоё сопротивления теплопередаче ограждающих
конструкций, сответствующе высоким теплозащитным свойствам R0трэн :
При ГСОП = 4000
R0трэн
= 2,8
При ГСОП = 6000 R0трэн = 3,5

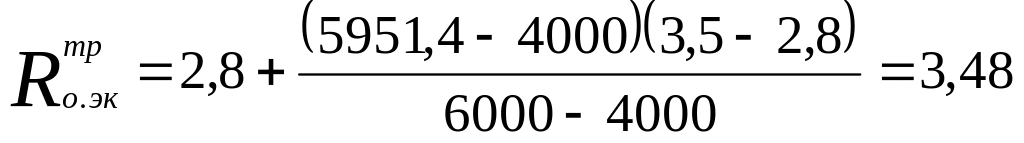

Применяем метод интерполяции

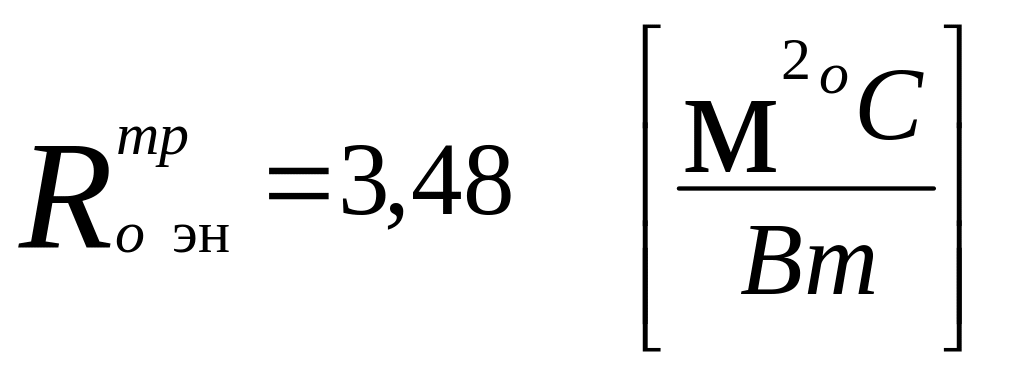

4.Сравниваем R0тр и R0трэн :
Для дальнейших
расчётов принимаем большее , т.е R0трэн
5. Определяем толщину несущего слоя δ2 по R0тр ( I ) :
,
[м]
[м]

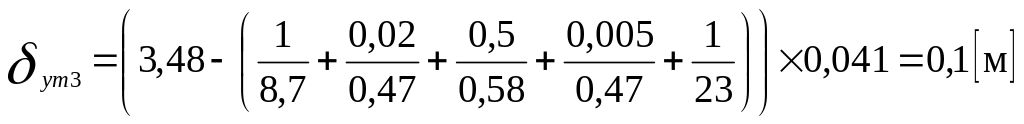

6. Определяем предварительную толщину утеплителя δут :

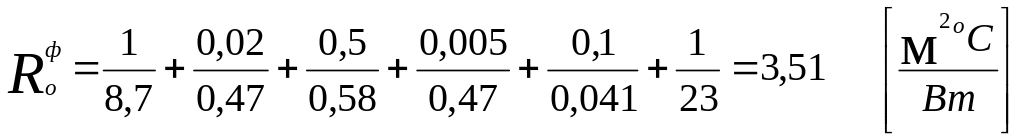

7.Уточняем общее фактическое сопротивление теплопередаче для всех слоев ограждения :
Т
аким
образом, условие теплотехнического
расчета выполнено,
так как R0ф> R0трэн (3,51 > 3,48).

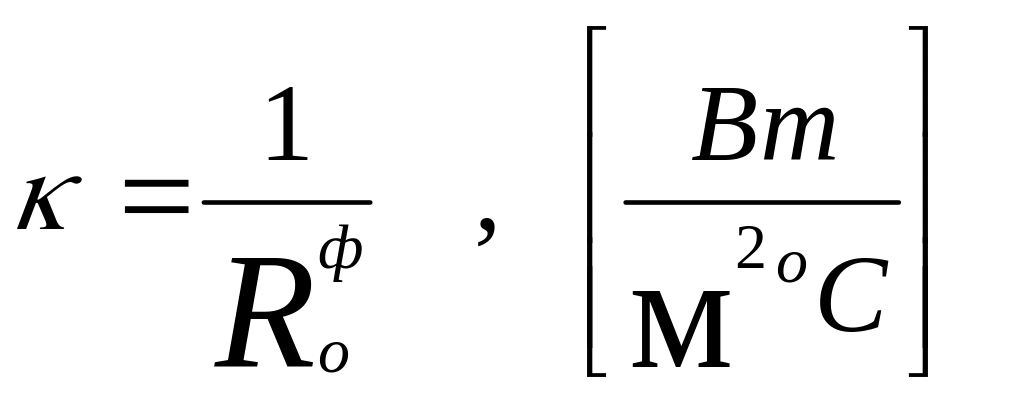

8. Определяем коэффициент теплопередачи для данной ограждающей конструкции :
3. Теплотехнический расчет наружного ограждения чердачного перекрытия Исходные данные
1. Ограждающая конструкция, совмещенное многослойное перекрытие: (рис.1), -железобетонная плита шириной 1 м с пятью пустотами объемным весом γ2=2500 кг/м3 и толщиной δ2= 0,25м; лароизоляция – цементно-песчаная затирка с γо= 1800 кг/м3 и δ1= 0,005 м; утеплитель – маты минераловатные прошивные (ГОСТ 21880-76) на синтетическом связующем (ГОСТ 9573-82) с γут=125кг/м3.
2.Значение теплотехнических характеристик и коэффициентов в формулах:
λ1 = 0,76 Вт/(м°С), [2, прил 3,стр23]
λ2=1,92 Вт/(м°С) [2, прил 3,стр19]
λ3=0,064 Вт/(м°С) [2, прил 3,стр27]
αн= 12 Вт/(м2°С) [2, табл 6,стр6 ]
Δtн =3 °С [3, табл 5,стр14]
n=1[2, табл 3,стр5].
Порядок расчета
1. Рассчитываем требуемое общее термическое сопротивление теплопередаче R0тр покрытия при tн = tхп= -34 ºС :
2. Рассчитываем градусо-сутки отопительного периода (ГСОП):
ГСОП = (tв – tоп)zоп = (20 + 7,3)×218 = 5951,4 [°С сут]
3
.
Определяем приведенное сопротивление
теплопередаче с учетом
энергосбережения по [
6, табл 1а*, стр1.]
R0трэн
:
При ГСОП = 4000
R0трэн
= 3,7
При ГСОП = 6000 R0трэн = 4,6
Применяем метод интерполяции

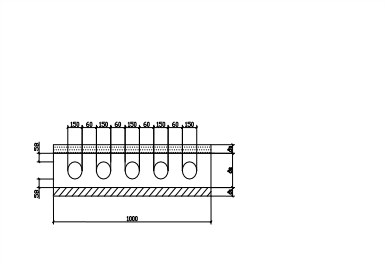

Рис1.

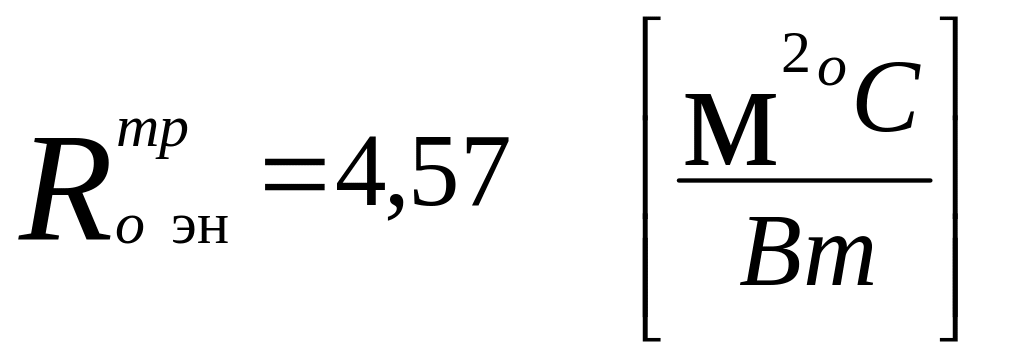

4.Сравниваем R0тр и R0трэн :
Для дальнейших
расчётов принимаем большее , т.е R0трэн
5. Находим термическое сопротивление теплопередаче железобетонной конструкции многопустотной плиты Rкпр.
Для упрощения круглые отверстия - пустоты плиты диаметром 150 мм — заменяем равновеликими по площади квадратами со стороной
, [мм]
[мм].
Р
ис.
2
6. Термическое сопротивление теплопередаче плиты вычисляем отдельно для слоев, параллельных А-А и Б-Б и перпендикулярных В-В; Г-Г; Д-Д движению теплового потока.

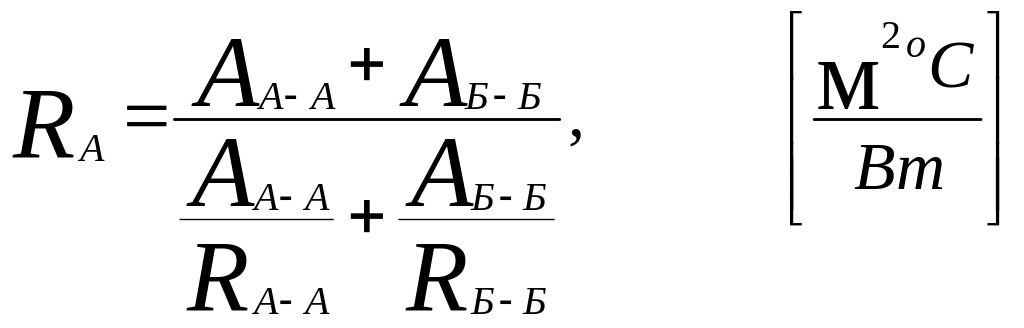

А. Термическое сопротивление плиты RA, (м2°С/Вт), в направлении, параллельном движению теплового потока, вычисляем для двух характерных сечений (А-А; Б-Б) (рис. 1).

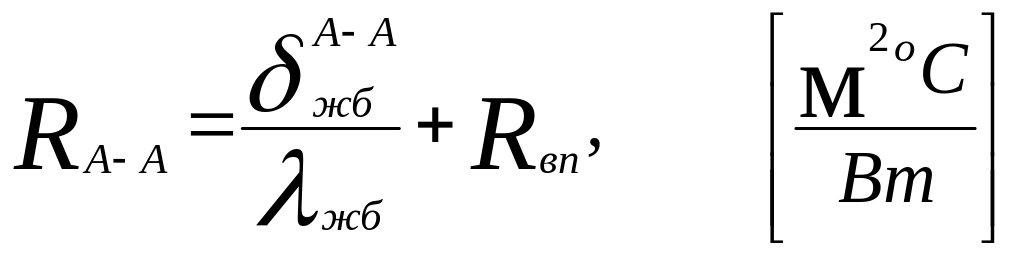

В сечении А-А (два слоя железобетона толщиной δжбА-А = 0,058 + 0,058 = 0,16 [м] с коэффициентом теплопроводности λжб = 1,92 [Вт/(м°С)] и воздушная прослойка δвп = 0,134 [м] с термическим сопротивлением Rвп = 0,15 [(м2°С)/Вт] [2, прил. 4] термическое сопротивление составит
В сечении Б-Б (слой железобетона δжбБ-Б = 0,25[м] с коэффициентом теплопроводности
λжб =1,92 [Вт/(м°С))]термическое сопротивление составит
Затем получим:
Где:
AA-A
- площадь слоев в сечении А-А, равная
AБ-Б - площадь слоев в сечении Б-Б, равная
AA-A = (0,134 × 1)×5 = 0,67 [м2];
AБ-Б = (0,076×1)×4 = 0,304 [м 2].
Б. Термическое сопротивление плиты RБ [(м2°С)/Вт], в направлении, перпендикулярном движению теплового потока, вычисляют для трех характерных сечений (В-В; Г-Г; Д-Д) (см. рис. 1).

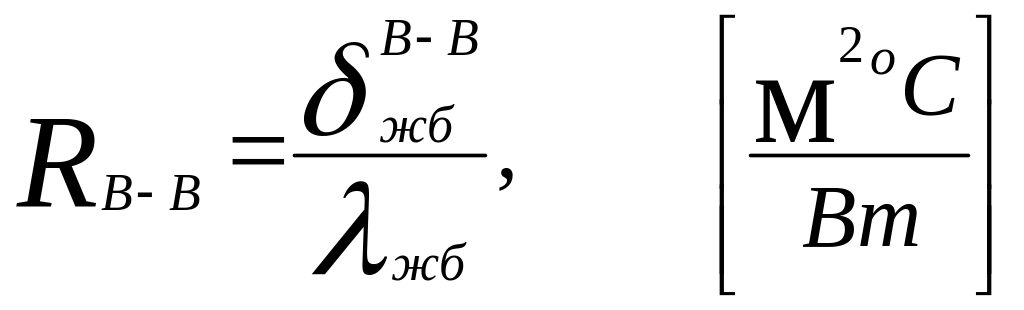

Для сечения В-В и Д-Д (два слоя железобетона)
λжб=1,92 Вт/(м°С).

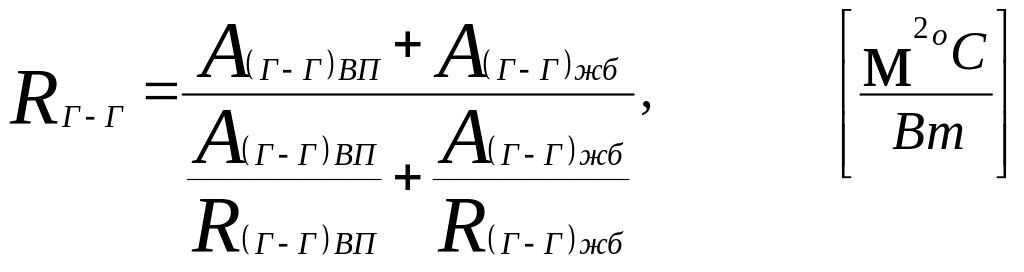

Для сечения Г-Г термическое сопротивление составит
RГ-Г = (A(Г-Г) вп + A(Г-Г) жб )/( A(Г-Г) вп / R(Г-Г) вп + A(Г-Г) жб / R(Г-Г) жб) =
=(0,575+0,280)/(0,575/0,150 + 0,280/0,060) = 0,100 (м2°С)/Вт,
где:
A(Г-Г) вп – площадь воздушных прослоек в сечении Г-Г.
A(Г-Г) жб – площадь слоев из железобетона в сечении Г-Г.
R(Г-Г) вп – термическое сопротивление воздушной прослойки в сечении Г-Г с
δвп =0,15 м (3 , табл 11,стр24).
R(Г-Г) жб – термическое сопротивление слоя железобетона в сечении Г-Г δжбГ-Г =0,134 м
с λжб=1,92[Вт/(м°С)].
A(Г-Г) вп = AA-A = 0,67 м2
A(Г-Г) жб = AБ-Б = 0,304 м2
R(Г-Г) вп= Rвп =0,15 [(м2°С)/Вт]
Затем определяем:
RБ = RB-B и Д-Д + RГ-Г = 0,06+0,11 = 0,17 [(м2°С)/Вт].
Р
азница
между величинами RA
и RБ
составляет:

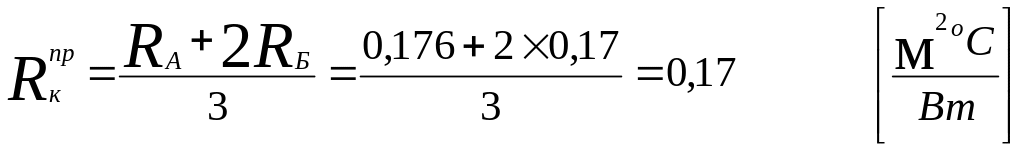

Отсюда полное термическое сопротивление железобетонной конструкции плиты определится из уравнения :
7. Определяем предварительную толщину утеплителя δут3 :
8. Уточняем фактическое общее сопротивление теплопередаче R0ф покрытия :
Из расчётов следует, что условие теплотехнического расчёта выполнено, так как
R0ф > R0трэн , т. е. 4,6 > 4,57.
Определяем коэффициент теплопередачи для принятой конструкции покрытия :
4 . Теплотехнический расчет конструкции полов над подвалом.
Исходные данные.

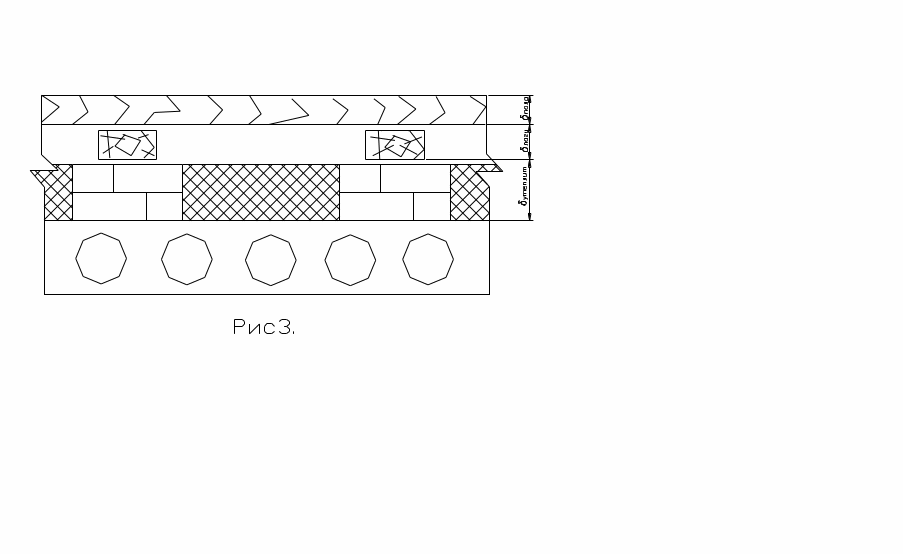

1. Многослойная конструкция: железобетонная плита шириной 1 м с пятью пустотами объемным весом γо=2500 кг/м3 и толщиной δплита2= 0,25м; утеплитель – маты минераловатные прошивные (ГОСТ 21880-76) на синтетическом связующем (ГОСТ 9573-82) с γиз3=125 кг/м3; воздушная прослойка δвп=0,03м; паркет из дуба с γ4=700 кг/м3 и δ4=0,025 м.
2. Значения теплотехнических характеристик и коэффициентов : λшт1 = 0,76 Вт/(м°С) [2, прил.3,стр23]; λиз3=0,064 Вт/(м°С) [2, прил 3,стр27]; λпарк4=0,35 Вт/(м°С) [2, прил.3,стр26]; Rвп=0,16 (м2°С)/Вт [2, прил.4,стр33]; αн= 6 Вт/(м2°С) [2, табл. 6,стр6]; Δtн = 2°С [2, табл.2,стр4]; п = 0,6 [2, табл. 2,стр6]; αв= 8,7 Вт/(м2°С) [2, табл. 4,стр5].
Порядок
расчета

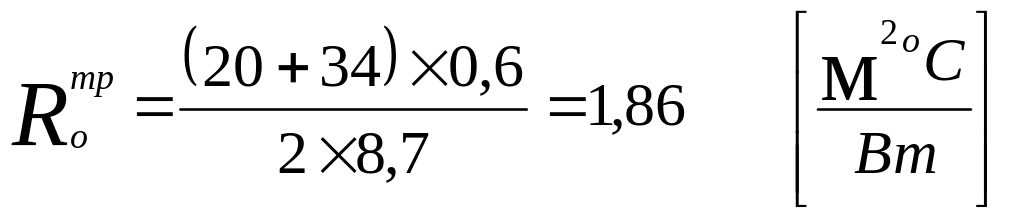

Задаемся конструкцией перекрытия над подвалом и определяем требуемое общее термическое сопротивление R0тр :
2. Определяем приведенное сопротивление теплопередаче с учетом энергосбережения по [ 2, табл. 1а*] R0трэн :
ГСОП = 5951,4 ºСсут (см. исходные данные)
При ГСОП = 4000 R0трэн = 3,7
При ГСОП = 6000 R0трэн = 4,6
Применяем метод интерполяции
3.Сравниваем
.
Для дальнейших
расчётов принимаем большее , т.е R0трэн
R0тр = 1,86 (м2°С)
3. Вычисляем предварительную толщину утеплителя δ3 :
5
.Определяем
фактическое сопротивление теплопередаче
R0ф
конструкции
перекрытия над подвалом :
6. Таким образом, принятая конструкция с δ3= 0,3 м отвечает теплотехническим требованиям, так как выполняется условие :
R0ф > R0трэн (4,66 > 4,57 ).
Коэффициент теплопередачи kпод многослойного перекрытия над подвалом определяем как
