31. Тепловой баланс двигателя. Показатели тепловой напряжености двигателя.

Тепло, выделяющееся при сгорании топлива в цилиндрах двигателя, не может быть полностью преобразовано в полезную механическую работу. В термодинамическом цикле эффективность превращения тепла в работу оценивается термическим коэффициентом полезного действия ηt, который всегда остается меньше единицы вследствие передачи части тепла холодному источнику. В реальном двигателе потери тепла возрастают из-за трения, теплообмена, неполноты сгорания и других причин. В связи с этим эффективный КПД ηe цикла имеет меньшее значение по сравнению с величиной ηt.

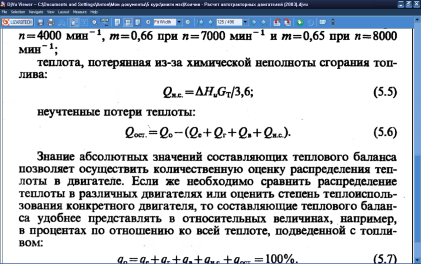

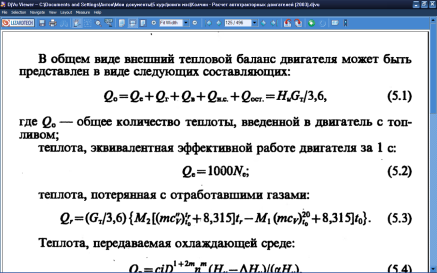

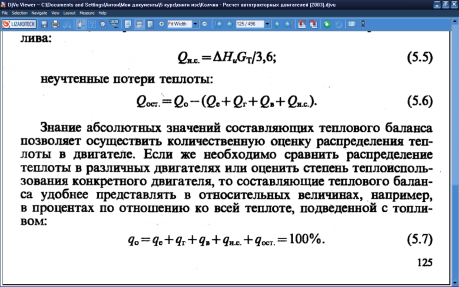

Распределение тепловой энергии топлива, сгорающего в двигателе, наглядно иллюстрируется составляющими внешнего теплового баланса, которые определяются при установившемся тепловом состоянии двигателя в процессе его испытаний. Приближенно составляющие теплового баланса можно найти аналитически по данным теплового расчета двигателя. Тепловой баланс позволяет определить тепло, превращенное в полезную эффективную работу, т. е. установить степень достигнутого совершенства теплоиспользования и наметить пути уменьшения имевшихся потерь. Знание отдельных составляющих теплового баланса позволяет судить о теплонапряженности деталей двигателя, рассчитать схему охлаждения, выяснить возможность использования теплоты отработавших газов и т. д.

Величины отдельных составляющих теплового баланса двигателя не являются постоянными, а изменяются в процессе его работы в зависимости от нагрузки, быстроходности и других факторов.

Характер распределения теплоты, подводимой в цилиндр с топливом, в процессе превращения в полезную эффективную работу наглядно может быть представлен в виде кривых теплового баланса. Графические зависимости строятся на основании определения каждой составляющей в зависимости от частоты вращения, нагрузки, качества смеси и т. д. Необходимые для построения указанных кривых теплового баланса данные получают при проведении специальных испытаний двигателя либо путем использования результатов ранее выполненных экспериментов.

Тепловая напряженность двигателя характеризует уровень температуры его основных деталей и определяет допускаемую из условий прочности применяемых материалов термическую нагрузку для них. Тепловая напряженность характеризует также условия работы трущихся пар.

В наиболее сложных условиях по тепловой напряженности находятся огневые днища головки блока цилиндров и поршня, температурные поля которых характеризуются значительной неравномерностью в различных зонах.

Удельный тепловой поток в Вт/м2

• рассматриваемый участок поверхности, м2.

зависимость коэффициента теплоотдачи от газа к стенке от угла поворота коленчатого вала, подсчитанная по уравнению

32. Характеристика простейшего карбюратора и требуемого

На рис. 22 приведены зависимости изменения составов смеси от ее количества, поступающего в двигатель. Из рассмотрения этих зависимостей можно заключить, что коэффициент избытка воздуха, обеспечиваемый простейшим карбюратором, уменьшается по мере роста расхода смеси. Это означает обогащение горючей смеси при увеличении ее поступления в двигатель. Обогащение горючей смеси в простейшем карбюраторе при увеличении ее подачи в двигатель объясняется тем, что в этом случае дроссельная заслонка открывается на больший угол и увеличивается поток воздуха через диффузор карбюратора. Это вызывает увеличение разрежения в диффузоре и более интенсивное истечение топлива из распылителя, в результате чего смесь обогащается.

Для нормальной работы двигателя необходимо, наоборот, при увеличении подачи смеси в двигатель обеднять ее, при полной подаче — обогащать. Следовательно, характеристика простейшего карбюратора и требуемая характеристика совершенно противоположны. Совпадение их в точке А говорит о том, что простейший карбюратор может обеспечить требуемый состав смеси лишь для какого-то ограниченного режима двигателя. В случае меньшего открытия дроссельной заслонки карбюратор будет давать переобедненную смесь, при большом открытии — переобогащенную.

Причиной переобеднения смеси при малом открытии дроссельной заслонки является уменьшение разрежения в диффузоре, так как скорость потока воздуха падает. Малое разрежение не обеспечивает поднятия топлива до устья распылителя и преодоления его поверхностного натяжения. Вследствие этого поступление топлива в диффузор прекращается и двигатель в режиме холостого хода при малом открытии дроссельной заслонки перестает работать.

Из рассмотрения характеристики простейшего карбюратора также видно, что карбюратор не обеспечивает необходимого обогащения смеси в случае разгона автомобиля при резком открытии дроссельной заслонки. В начальный момент при этом произойдет обеднение смеси, так как воздух имеет большую подвижность, чем топливо, и устремится в смесительную камеру в большом количестве. Вместо увеличения частоты вращения коленчатого вала двигателя может произойти «провал» в его работе или полная остановка.

При пуске холодного двигателя в цилиндр должно поступать большое количество горючей смеси, образующейся из легкоиспа-ряющихся фракций топлива. Это достигается очень сильным обогащением смеси подачей в смесительную камеру карбюратора большого количества топлива. Однако простейший карбюратор не может обеспечить этого требования, так как на малой частоте вращения коленчатого вала при пуске в диффузоре будет недостаточное разрежение.

Рис. 22. Изменение коэффициента избытка воздуха от количества смеси, поступающей в двигатель:

1 — характеристика простейшего карбюратора, 2 — требуемая характеристика

Чтобы обеспечить работу двигателя во всех режимах эксплуатации, в простейший карбюратор вводят дополнительные устройства. Такими устройствами являются система холостого хода, система компенсации смеси, экономайзер, эконостат, ускорительный насос, пусковые приспособления.

Все приспособления и устройства, обеспечивающие необходимый состав смеси для различных режимов работы двигателя, называют дозирующими. Кроме дозирующих устройств карбюраторы имеют различные вспомогательные приспособления, автоматизирующие управление карбюратором и двигателем.
