II.4.Конструкции подвалов

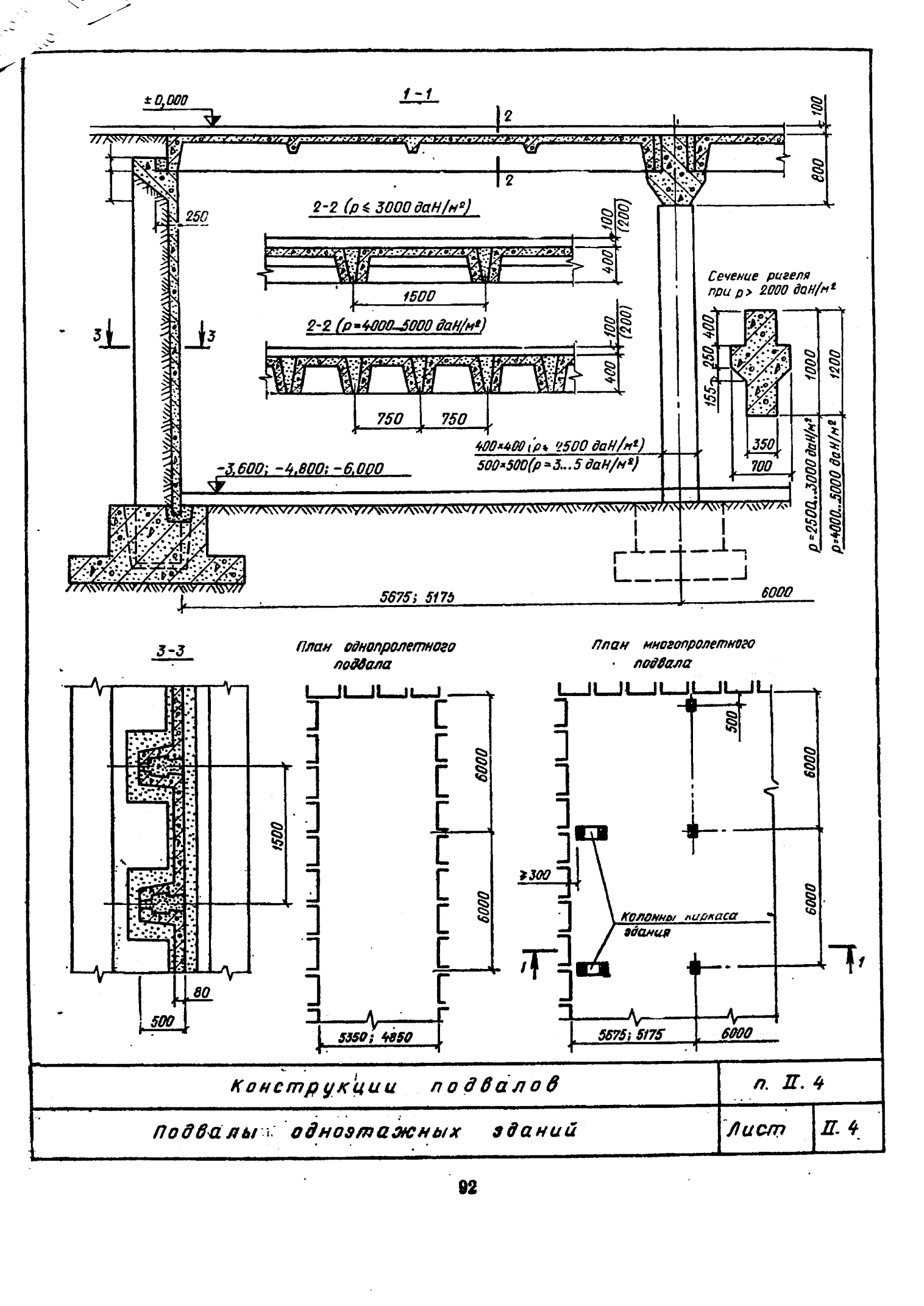

В основу унифицированного решения под­валов одноэтажных промышленных зданий (лист II.4) положена конструктивная схема с несущими стенами и внутренним каркасом при номинальном пролете надподвального перекрытия 6 м.

Подвалы могут быть однопролетными. В однопролетных подвалах каркас отсутст­вует.

Отметка пола подвала принята равной —3,600; —4,800 и —6,000 м.

Нагрузки на перекрытие подвала приняты унифицированные: 1000, 1500, 2000, 2500, 3000, .4000 и 5000 даН/м² (тс/м²).

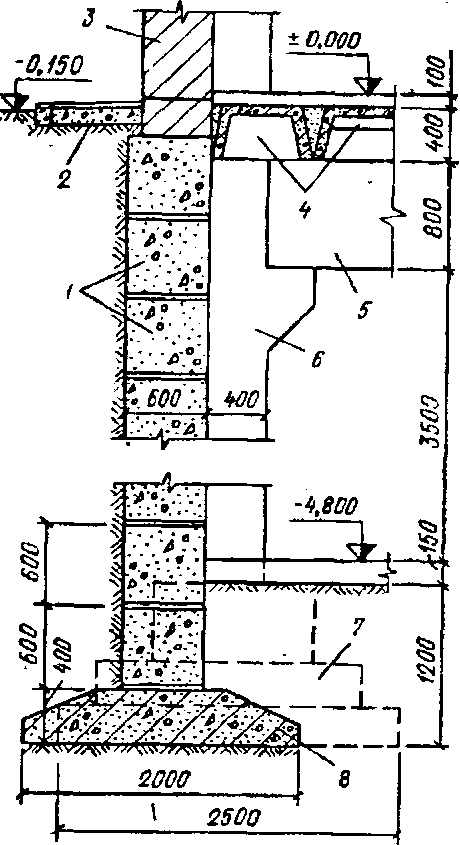

Рис. II.6. Стена подвала многоэтажного здания.

1 — стеновые Слокн; 2 — отмостка: J— стена здания: 4 — плиты перекрытия; 5 — ригель надподвального перекрытия; 6 — колон­на каркаса; 7 — фундамент колонны; 8 — ленточный фунда­мент стены

Стены подвала образуются из вертикально расположенных ребристых плит, обращенных гладкой поверхностью внутрь подвала и уста­новленных на ленточный монолитный железобетонный фундамент. При этом нижние вы­ступающие концы ребер стеновых плит за­крепляются в стаканах ленточного фундамента подобно сборным железобетонным колоннам.

Плиты и ригели надподвального перекрытия имеют одинаковые геометрические разме­ры с плитами и ригелями междуэтажного перекрытия типа I многоэтажных зданий по серии ИИ20/70 (см. п. IV. 1), отличаясь от них арматурой.

При нагрузке на перекрытие p<3000 даН/м² (кгс/м²) используются плиты шириной 1,5 м, а при 4000...5000 даН/м² (кгс/м²) шириной 0,75 м.

В зависимости от длины используемых плит (5550 и 5050 мм) ширина однопролетных подвалов и размеры пристенных пролетов многопролетных подвалов могут соответственно отличаться на 500 мм (см. лист II.4, планы подвалов).

Ригели перекрытия располагаются в про­дольном направлении и опираются на железо­бетонные колонны, которые закреплены в стаканах железобетонных ступенчатых фун­даментов.

Соединения конструкций подвала на мон­таже выполняются обычными способами (пу­тем сварки закладных деталей и замоноличивания швов и стыков).

При нагрузке 3000 и 5000 даН/м² (кгс/м2) одновременно с заливкой швов между плита­ми перекрытия поверх плит укладывается слой монолитного железобетона толщиной 100 мм, что превращает перекрытие в сборно-моно­литное увеличенной высоты и повышенной несущей способности.

Толщина пола во всех случаях принята равной 100 мм.

Если в одноэтажном здании подвал при­мыкает к продольному ряду колонн, стена подвала располагается по отношению к колон­нам каркаса, как показано на плане много­пролетного подвала. При этом монолитные фундаменты колонн каркаса и монолитный ленточный фундамент стены подвала объ­единяются в одно целое.

Описанные конструкции могут быть ис­пользованы также для устройства подземных переходов, коммуникационных туннелей и т. п.

При необходимости устройства подвала в многоэтажном каркасном здании каркас опускают на необходимую глубину (рис. II.6), а стену подвала выкладывают из стеновых блоков марки ФС, которые устанавливают на сборный ленточный фундамент из пит марки Ф (см. п. II.З).
