11.16. Опирание стропильных балок и ферм на колонны
Деталь 1. Опирание балки на крайнюю колонну при нулевой привязке. Балку накладным опорным листом М-16 устанавливают на закладной лист М-1 колонны и закрепляют с помощью гаек и сварки (лист 11.15).
Деталь 2. Опирание двух балок на среднюю колонну. При опирании двух балок на одну колонну их устанавливают опорными накладными листами М-16 на общий закладной лист М-1 колонны, снабженный анкерными болтами. Крепление балок такое же, как на детали 1.
Деталь 3. Опирание двух ферм на среднюю колонну. Фермы опорными накладными листами М-16 устанавливают на общий закладной лист М-1 колонны, снабженный анкерными болтами. Крепление ферм такое же, как т детали 1.
Деталь 4. Опирание фермы на крайнюю колонну при ненулевой привязке. Ферма опирается на колонну и закрепляется, как на детали 1. Анкерные болты расположены на расстоянии 150 мм от разбивочной оси, которая в данном случае не совпадает с наружной гранью колонны (привязка а=250 мм).

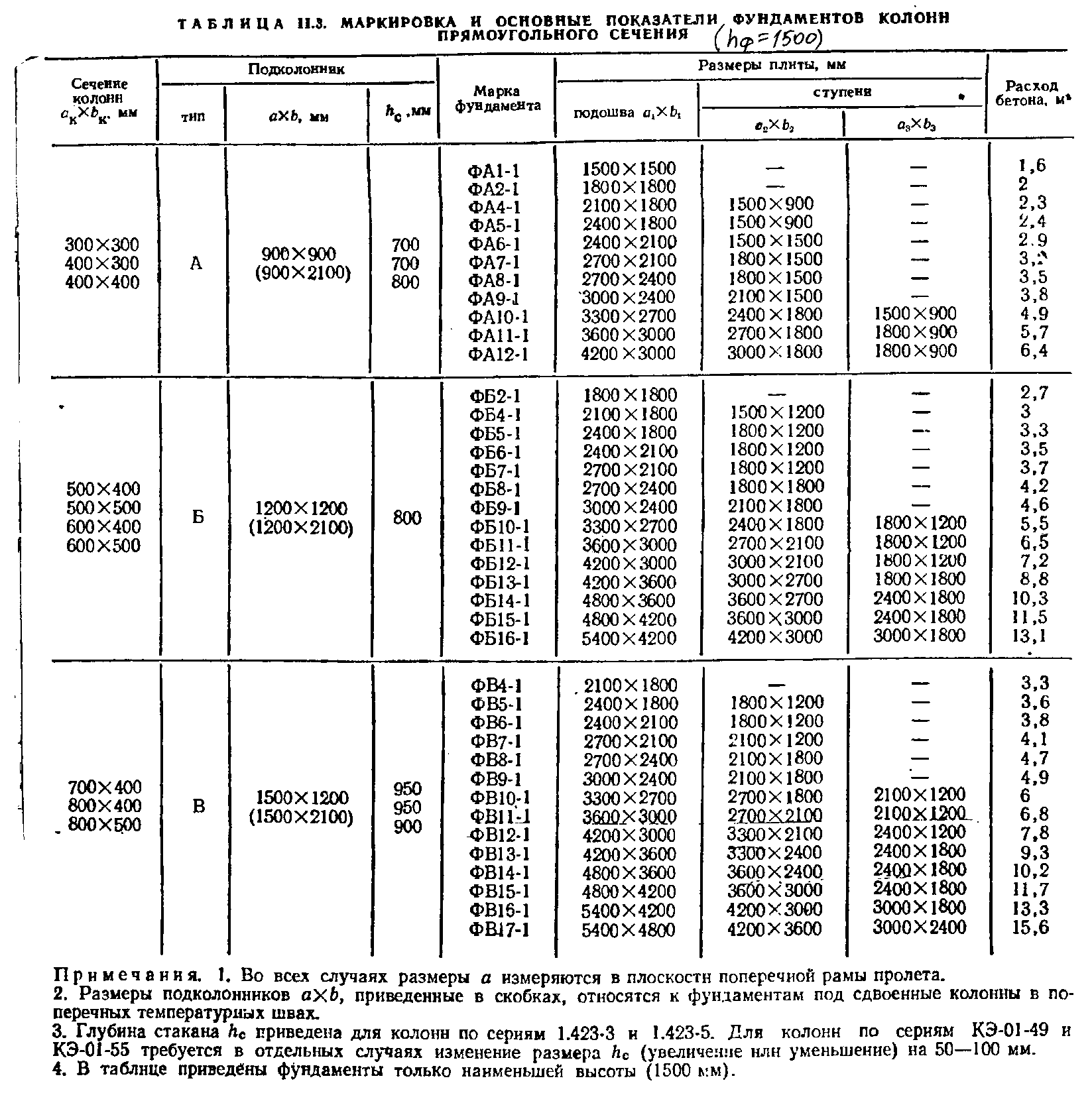

Например, для стальных колонн зданий без мостовых кранов (п. III.4) можно принять сборный железобетонный подколонник сечением от 1400X400 до 1400X600 мм и проектировать фундамент как для сборной железобетонной двухветвенной колонны такого сечения. Для двухветвенных стальных колонн зданий с мостовыми кранами железобетонный подколонник должен проектироваться индивидуально, так как наибольший размер сечения типовой железобетонной двухветвенной колонны недостаточен для размещения анкерных болтов стальной колонны.

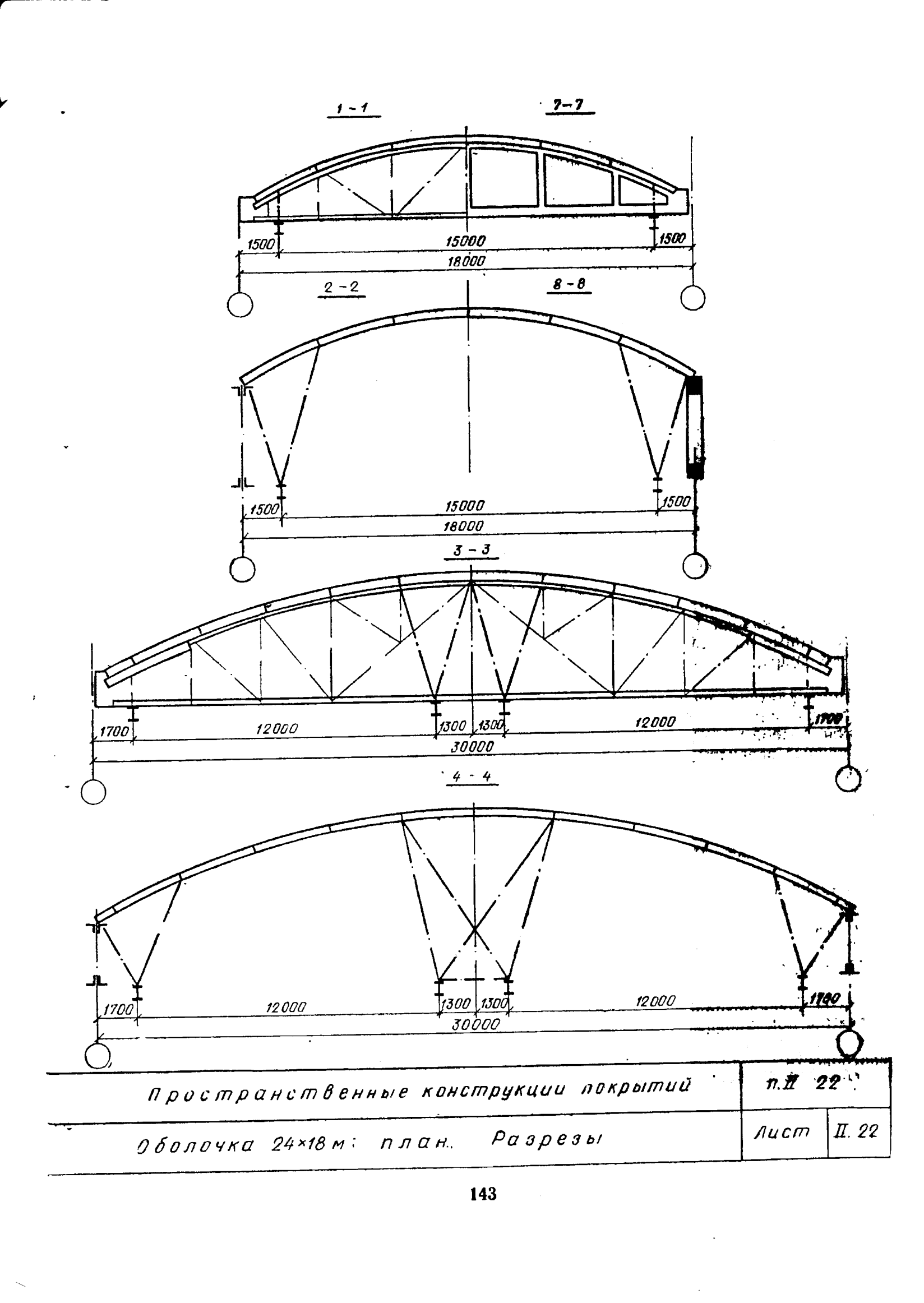

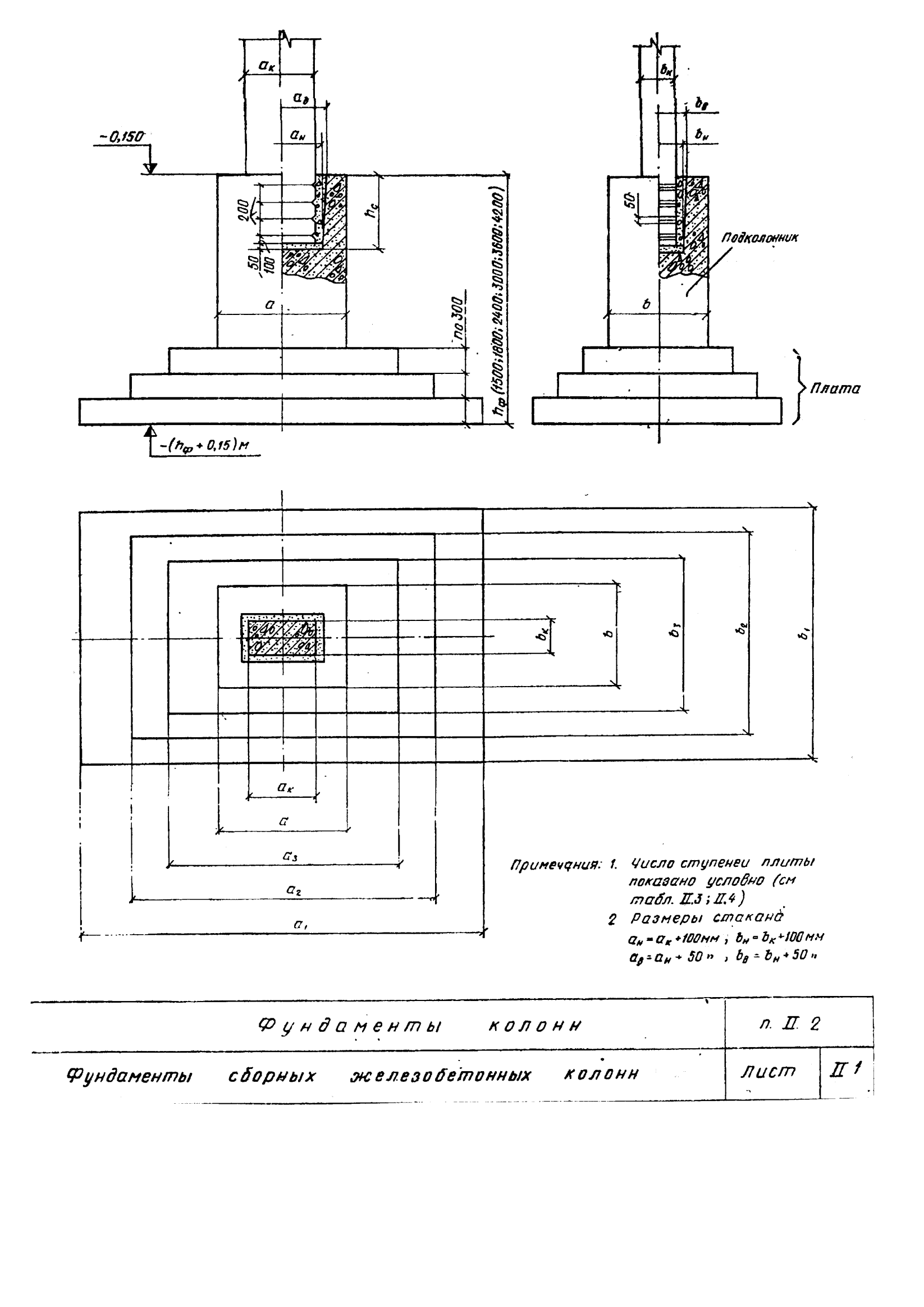

На листе 11.2 приведен пример фундамента одной и той же средней стальной колонны для высокого здания без мостовых кранов при обычном и при глубоком заложении подошвы, законструированный в соответствии с приведенными выше рекомендациями.

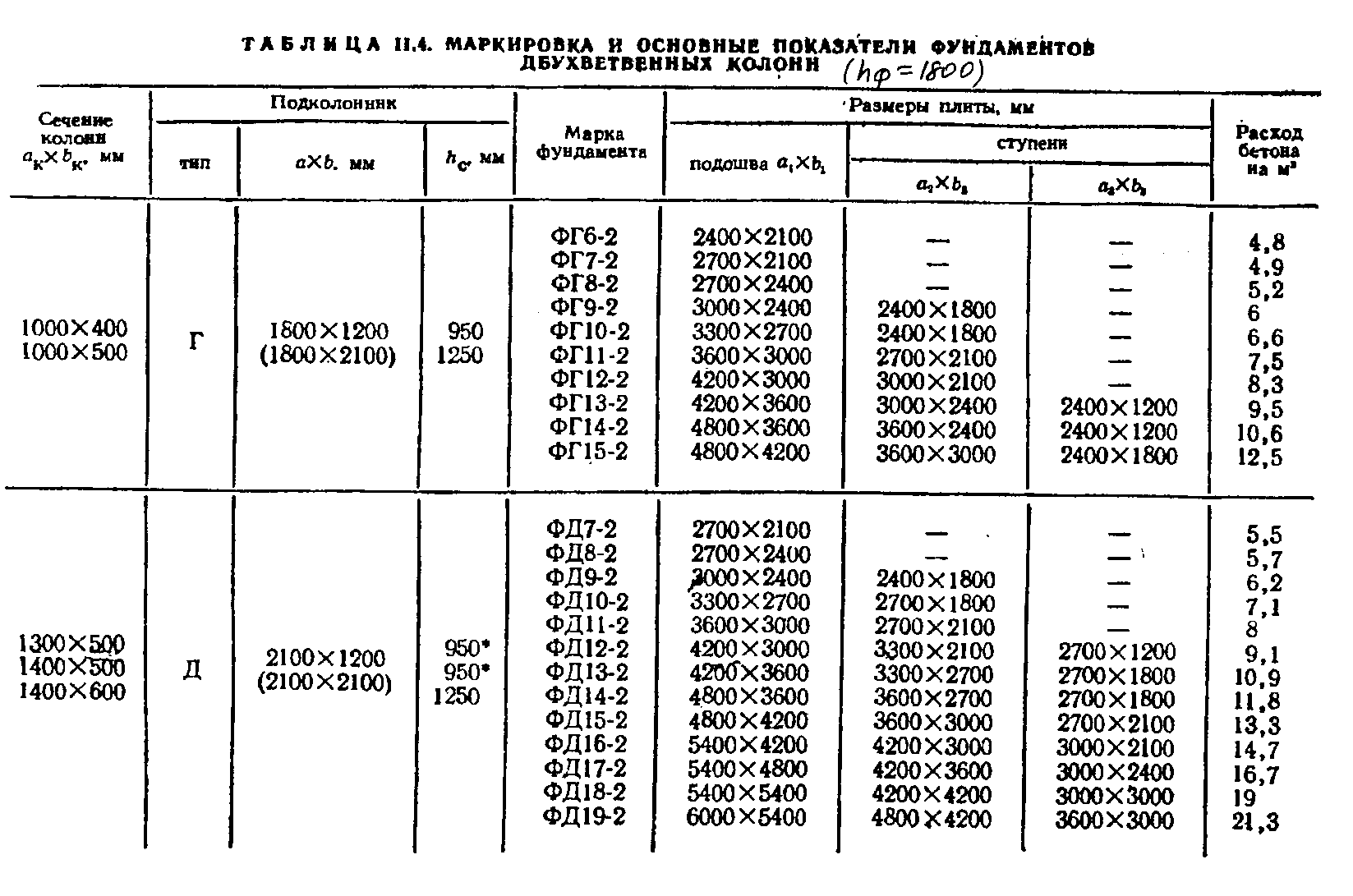

Исходя из размеров сечения колонны, размещения анкерных болтов и отметки заложения подошвы - 3,000 принят фундамент ФД12-3 по табл. II.4 как для сборной железобетонной двухветвенной колонны сечением 1400X600 мм. Глубина заложения фундамента 2400+600=3000 мм.
При заложении подошвы на отметке - 8,400 фундамент запроектирован со сборным железобетонным подколонником по типудвухветвенной колонны с сечением 1400х600 мм, а сам фундамент принят такой же, как при заложении на отметке - 3,000, но со стаканом для сборного железобетонного подколонника.
1 Для зданий II степени огнестойкости.
