11.18. Подстропильные фермы для малоуклонных покрытии

Область применения. Фермы предназначе­ны для применения в покрытиях зданий с мало уклонной кровлей при шаге колонн только 12 м и стропильных конструкциях в виде же­лезобетонных безраскосных ферм, установ­ленных с шагом 6 м.

Фермы рассчитаны на сосредоточенную на­грузку от стропильных ферм, приложенную в середине пролета, от 580 до 1330 кН.

Маркировка ферм. Марка ферм состоит из букв, и цифр, обозначающих: ФП — ферма подстропильная, цифры — пролет фермы и но­мер по несущей способности, и условного обо­значения класса рабочей арматуры.

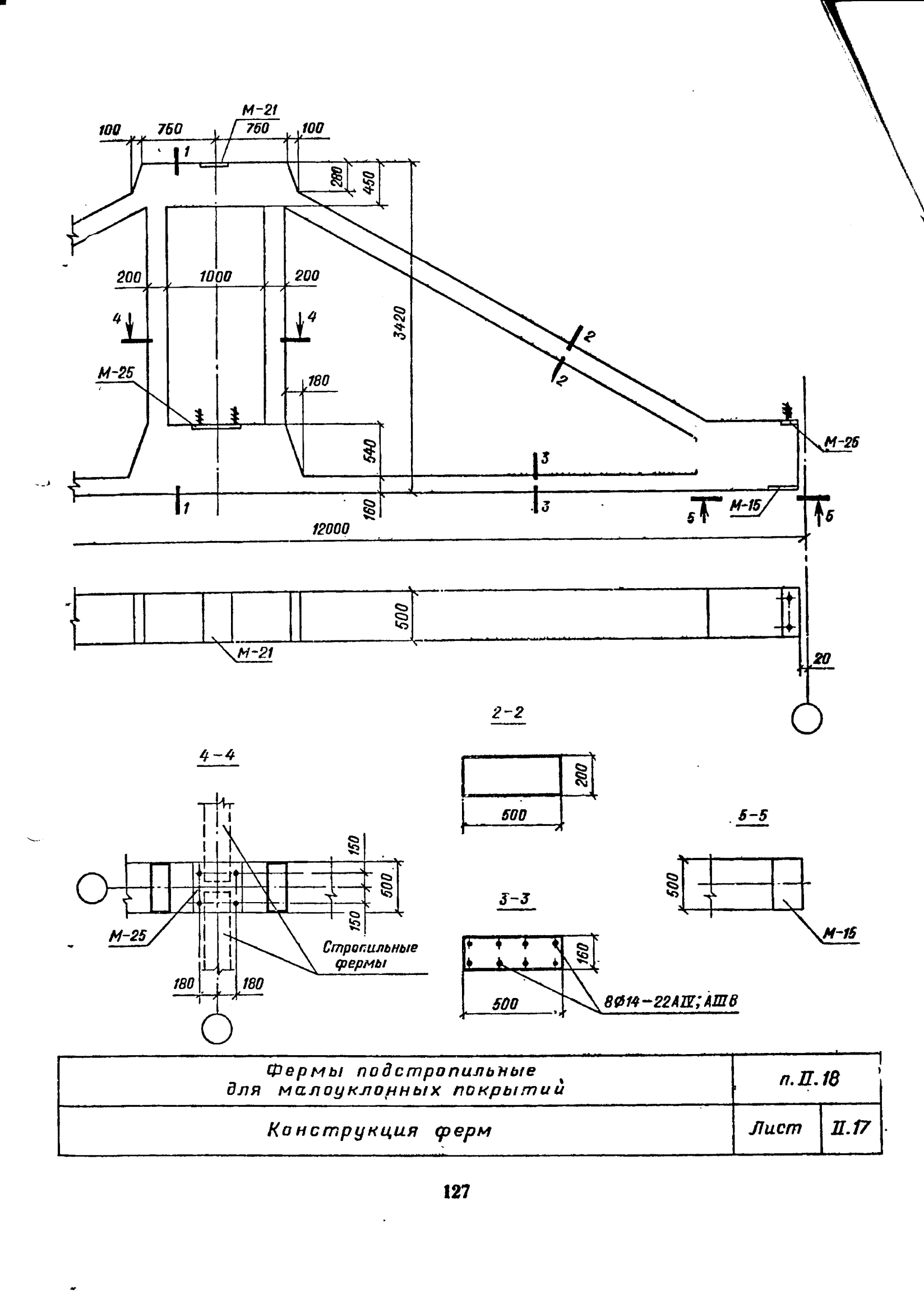

Описание конструкции. Все фермы (лист 11.17) при одном и том же номинальном про­лете 12 м и одинаковых геометрических раз­мерах имеют две разновидности по виду ос­новной рабочей арматуры и пять разновидно­стей по несущей способности.

Ферма имеет горизонтальный нижний и ломаный верхний пояс. В опорных частях и в среднем нижнем узле фермы предусмотрены, площадки для опирания стропильных ферм.

Фермы изготовляются с предварительным Напряжением нижнего пояса и стоек, что по­вышает их трещиностойкость и обеспечивает

в озможность применения в зданиях с агрес­сивными воздушными средами.

Назначение закладных деталей см. в п. 11.17.

Расход материалов: бетона 3,75 м³, стали 642—926 кг. Масса ферм 9,4 т.

" Материалы. Фермы изготовляются из бе­тона марок МЗОО и М400. Основная (напрягаемая) арматура изготовляется из горяче­катаной стали периодического профиля клас­са A-IVили А-Шв.

Стоимость ферм приведена в п. 11.17.

Серии чертежей типовых конструкций

Серия 1.463-4. Железобетонные предварительно-на­пряженные подстропильные фермы для покрытий зданий с малоуклонной кровлей. ЦИТП, 1975:

вып. I. Рабочие чертежи ферм пролетом 12 м;

вып. II. Рабочие чертежи арматурных изделий и за­кладных элементов.

11.19. Сопряжения стропильных ферм, подстропильных ферм и колонн

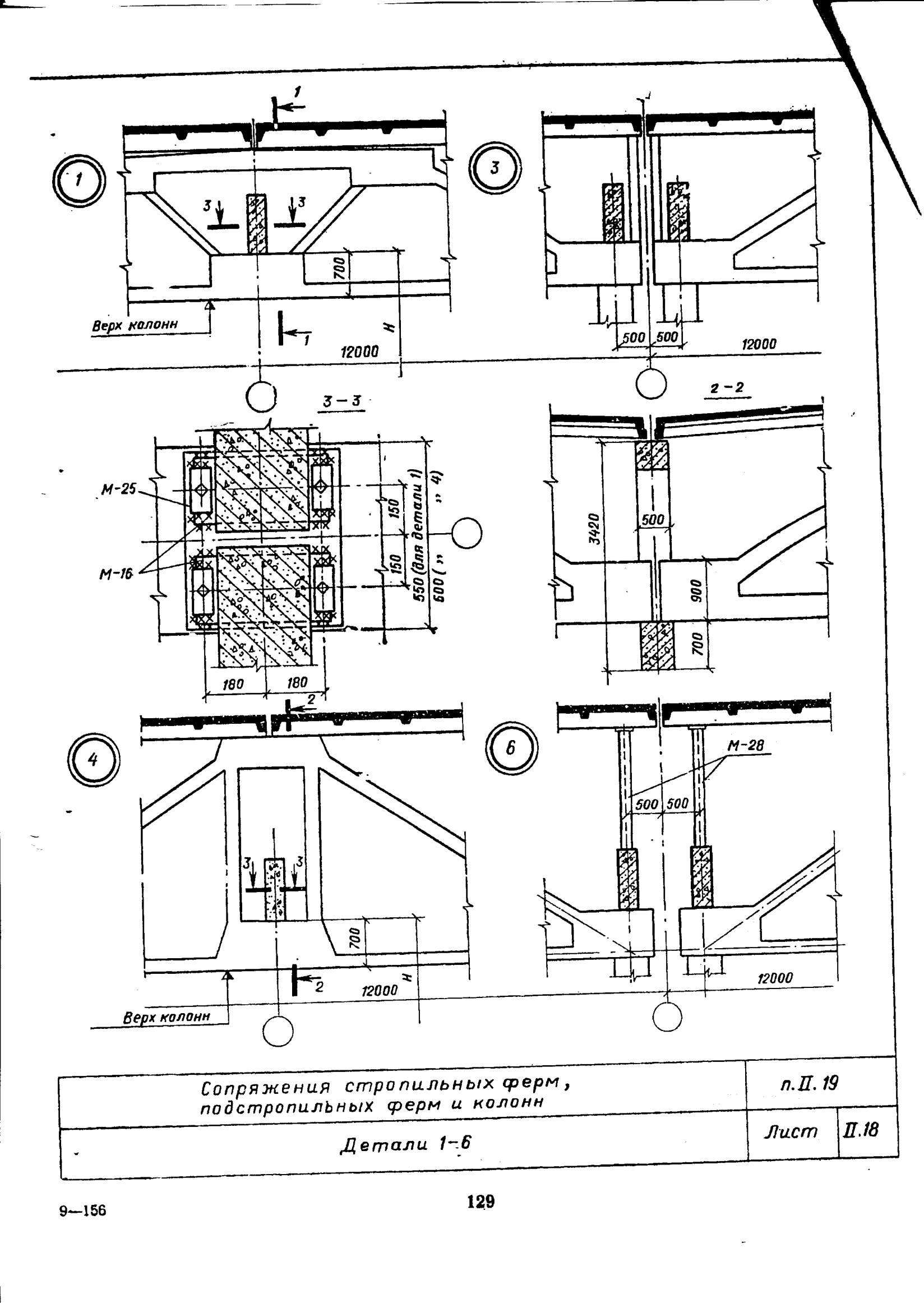

На деталях 1—3 (лист 11.18) показаны сопряжения несущих конструкций скатного покрытия, а на деталях 4—6 — малоуклонного покрытия.

Детали 1 и 4. Промежуточный узел. Двепромежуточные стропильные фермы устанав­ливают накладными опорными листами М-16 на общий закладной лист М-25 подстропиль­ной фермы и закрепляют с помощью анкерных болтов и сварки.

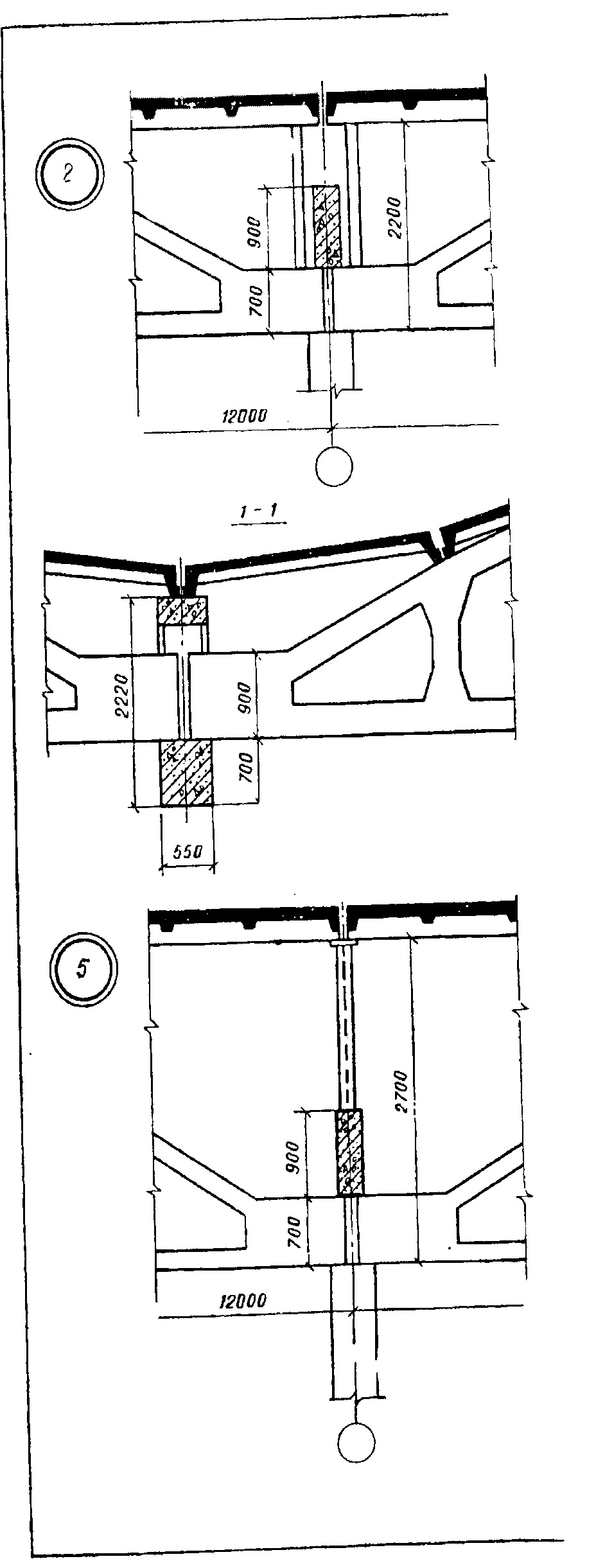

Детали 2 и 5. Средний узел. Две подстро­пильные фермы устанавливают опорными за­кладными листами М-15 на общий закладной опорный лист М-1а колонны, и эти закладные детали сваривают.

Каждая стропильная ферма, расположен­ная в плоскости колонн, устанавливается опорным накладным листом М-16 на заклад­ные опорные листы М-25 двух соседних под­стропильных ферм. В остальном детали 2 и 5 не отличаются от деталей 1—4.

Детали 3 и 6. Узел у поперечного темпера­турного шва. Примыкающие к шву подстро­пильные фермы опираются на самостоятель­ные колонны, отодвинутые от разбивочной оси на 500 мм. Стропильные фермы также отодви­нуты от поперечной оси на 500 мм и опирают­ся на разные подстропильные фермы. Деталь 6 отличается от детали 3 тем, что плиты по­крытия опираются не на железобетонные стойки подстропильных ферм, а на стальные стойки М-28 стропильных ферм.

Крепление подстропильных ферм к колон­нам и стропильных ферм к подстропильным не отличается от описанноговыше.
