Серия чертежей типовых конструкций

Серия КЭ-01-58. Сборные железобетонные обвязочные балки в перемычки для промышленных зданий:

вып. 1. Обвязочные балки. ЦИТП, 1966;

вып. 2. Перемычка. ЦИТП, 1968.

1 1.17. Подстропильные фермы для скатных покрытии

Область применения. Фермы предназначе­ны для использования в скатных покрытиях зданий при шаге колонн только 12 м и строительных конструкциях в виде железобетонных ферм (без раскосных или раскосных), уста­новленных с шагом 6 м.

" Фермы рассчитаны на сосредоточенную нагрузку от стропильных ферм, приложенную в середине пролета, от 800 до 1500 кН.

Маркировка ферм. Марка ферм состоит из букв и цифр, обозначающих: ПФ — подстро­пильная ферма, цифра — номер по несущей способности, и условного обозначения основ­ной рабочей арматуры.

Для ферм, устанавливаемых у торцовых стен и у температурных швов, в марке после номера добавлена буква «к» (концевая, край­няя).

Описание конструкции. Все фермы при одном и том же номинальном пролете 12 м и одинаковых геометрических размерах имеют 4 разновидности по виду основной рабочей ар­матуры и 4 разновидности по несущей способ­ности.

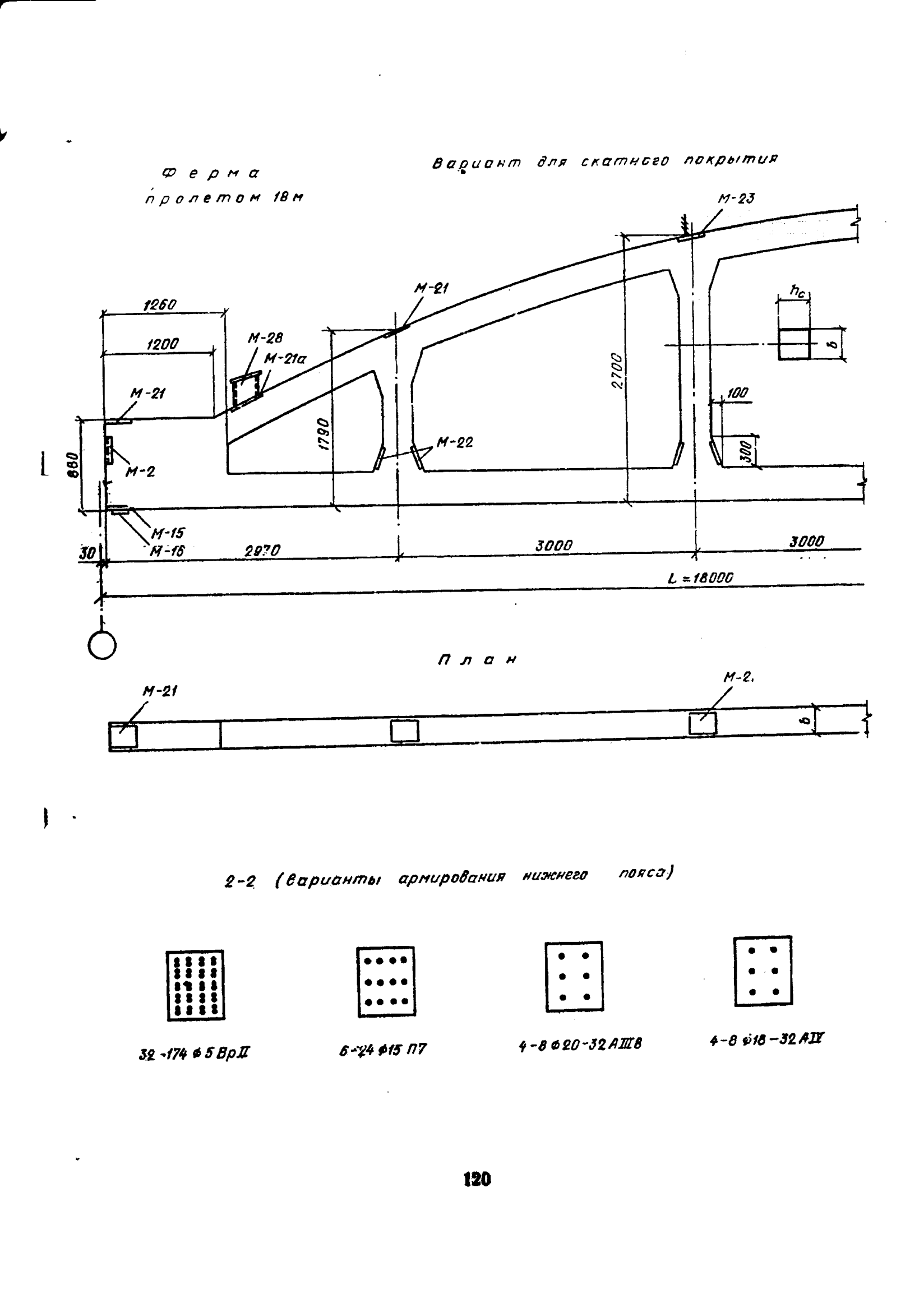

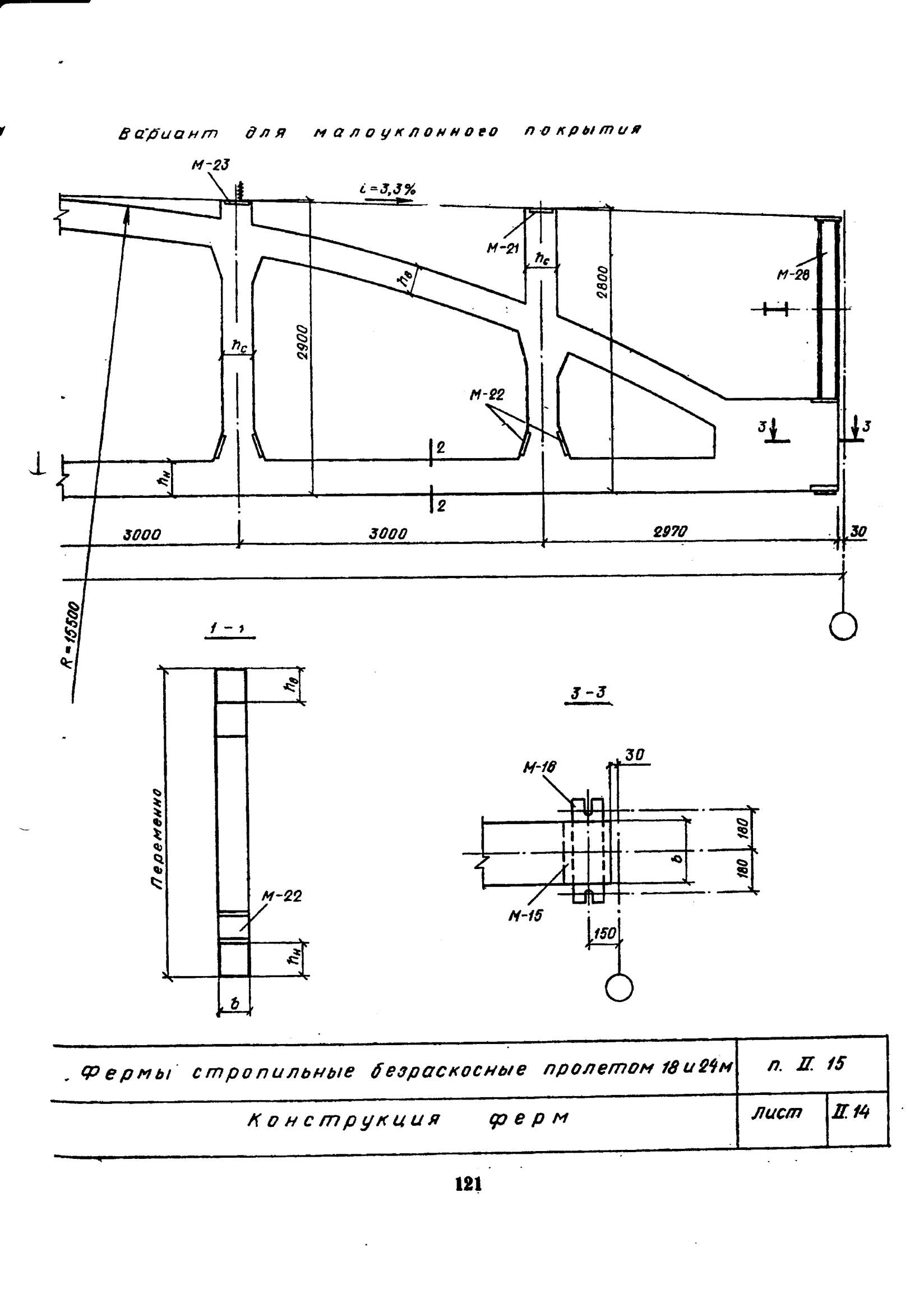

Ферма (лист 11.16) имеет горизонтальный нижний и ломаный верхний пояс. В опорных частях фермы и в ее среднем нижнем узле предусмотрены площадки для опирания стро­пильных ферм. Стойки у опор предназначены для опирания плит покрытия.

Фермы изготовляются с предварительным .напряжением нижнего пояса.

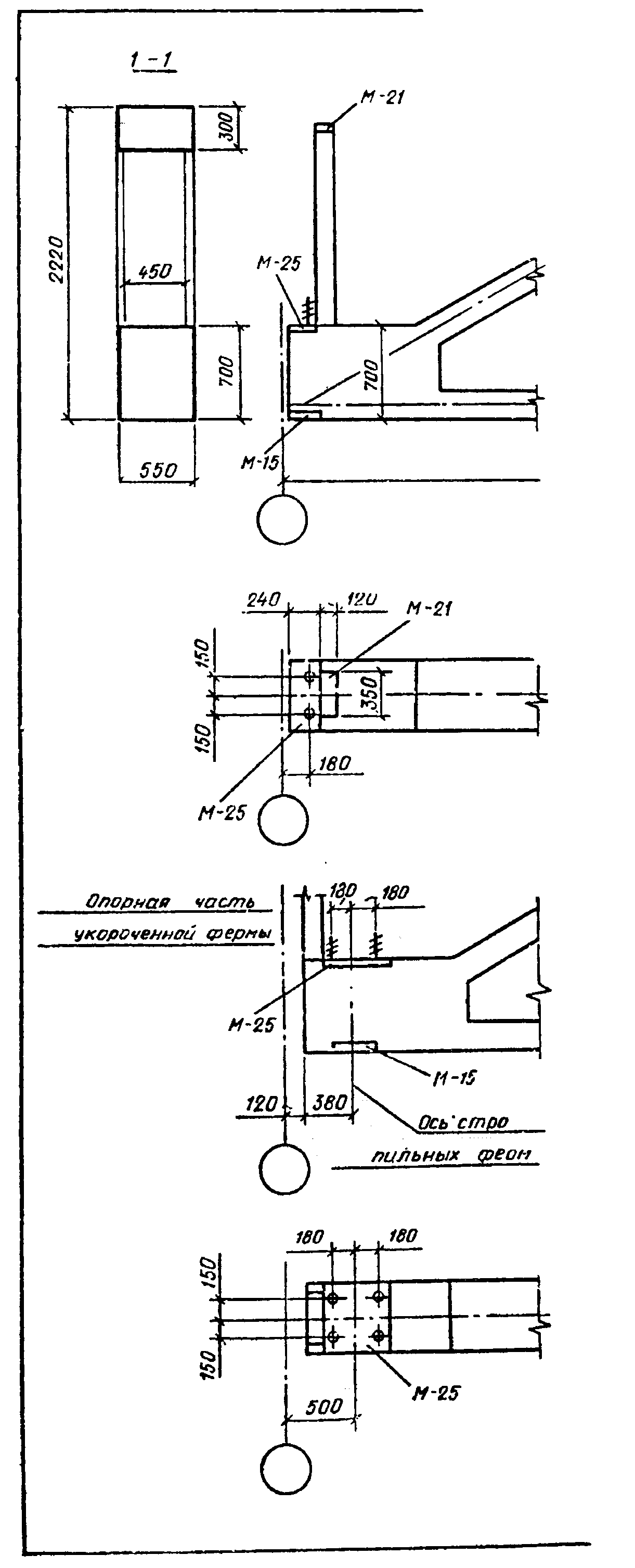

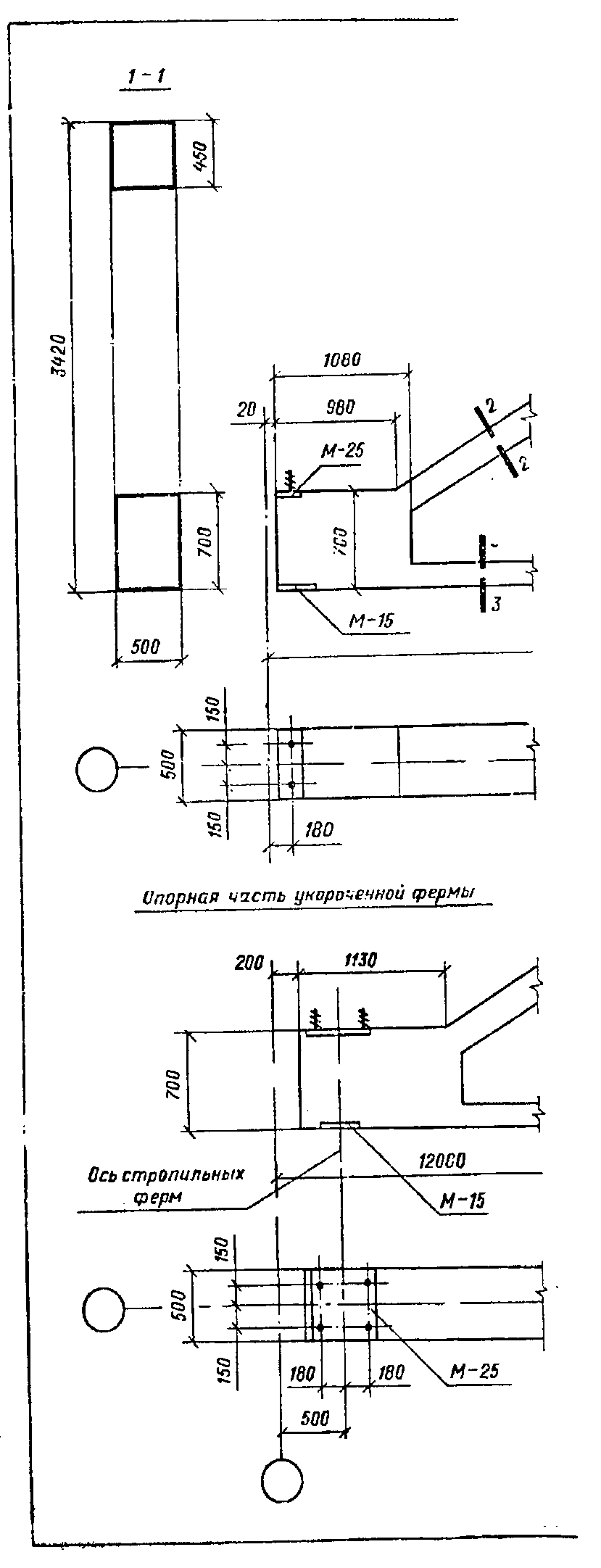

В фермах предусмотрены закладные дета­ли следующего назначения:

листы М-К) для опирания подстропильных ферм на колонны;

листы М-25 с анкерными болтами для опи­раем стропильных ферм на подстропильные;

листы М-21 в среднем верхнем узле и на верхних концах приопорных стоек для опи­рания плит покрытия.

Расход материалов: бетона 4,5 м³» стали 712—896 кг. Масса фермы 11,3 т.

Материалы. Фермы изготовляются" из бе­тона марок М400 и М500. Основная (напря­гаемая) арматура изготовляется из стальной проволоки класса Вр-11, из горячекатаной стали периодического профиля классов А-IV, A-V, Ат-V,At-VIили из семи проволочных пря­дей класса П-7.

Стоимость ферм 118—140 руб/м³.

Серии чертежей типовых конструкций

Серия ПК-01-110/68. Железобетонные предварительно-напряженные подстропильные фермы для покрытий зданий со скатной кровлей пролетами 18, 24 и 30 м с шагом стропильных ферм 6 м:

вып. I. Рабочие чертежи подстропильных ферм с проволочной, стержневой и прядевой арматурой. ЦИТП, 1969;

вып. II. Рабочие чертежи подстропильных ферм с прядями н стержнями классов A-V, Ат-VиAt-VI. ^fHTn. 1975.

- Серия ПК-01-140. Железобетонные предварительно- напряженные подстропильные фермы для покрытий зда­ний со скатной кровлей с шагом стропильных ферм 6 м, возводимых в I и II районе снеговой нагрузки (зональ­ные южные):

вып. I. Фермы с прядевой, проволочной н стержне­вой арматурой. Рабочие чертежи. ЦИТП, 1967.
