1.8.2. Размещение вспомогательных помещений

Вспомогательные помещения следует раз­мещать, как правило, в пристройках к произ­водственным зданиям. В случаях когда такое размещение противоречит требованиям аэра­ции производственного здания или защиты вспомогательных помещений от вредных производственных выбросов, вспомогательные помещения следует размещать в отдельно стоящих зданиях или в пристройках, примы­кающих к производственным зданиям тор­цами.

Отдельно стоящие вспомогательные зда­ния, предназначенные для обслуживания ра­ботающих в отапливаемых производственных зданиях, должны соединяться с производст­венными зданиями отапливаемыми перехода­ми (туннелями или галереями).

В отдельных случаях вспомогательные по­мещения могут быть расположены внутри производственных зданий, если этому не пре­пятствуют характер производственных про­цессов, санитарно-гигиенические требования и принятые объемно-планировочные и кон­структивные решения.

Вспомогательные помещения нефтяной, угольной и горнорудной промышленности на предприятиях, где основной контингент тру­дящихся работает "на открытом воздухе или под землей, размещают в отдельно стоящих зданиях административно-бытовых комби­натов.

Вспомогательные здания и помещения должны проектироваться комплексно для предприятия в целом с учетом возможностей блокировки их для различных цехов, а также для кооперирования прачечных, столовых, по­ликлиник, клубов и т. д. с соседними пред­приятиями.

1.8.3. Объемно-планировочные и конструктивные решения

Для пристроенных и отдельно стоящих зданий вспомогательных помещений использу­ются типовые решения многоэтажных зданий по серии ИИ-04 (см. п. 1.3.1, 1.3.4). Соответственно ширина зданий может быть 12, 15 и 18 м; высота этажа обычно 3,3 м.

Вспомогательные здания, предназначенные для обслуживания работающих в одно-и двух­этажных производственных зданиях, должны иметь не более четырех этажей.

Если разница в отметках полов первого и верхнего этажей превышает 12 м, вспомога­тельное здание должно быть оборудовано лиф­тами.

Продольные перегородки, образующие ко­ридоры, устраивают лишь там, где они необ­ходимы для изоляции производственных, кон­торских и тому подобных рабочих помещений.

Поперечные перегородки, доходящие до на­ружных стен, располагаются, как правило, на разбивочных осях и обязательно против ко­лонн или простенков.

Во вспомогательных помещениях рекомен­дуются следующие виды полов: з админист­ративно-конторских помещениях — дощатые, линолеумные, плиточные из пластмасс; в по­мещениях, пол которых подвергается действию воды (гардеробные, уборные, умывальные, ду­шевые, преддушевые), — из керамических пли­ток, мозаичные.

При планировке бытовых помещений необ­ходимо обеспечивать рациональную организацию людских потоков.

Для обеспечения требований противопо­жарной безопасности здание (пристройка) вспомогательных помещений должно иметь не менее двух выходов. Расстояние от наиболее удаленных помещений (кроме уборных, умы­вальных, душевых и т. п.) до ближайшего вы­хода или до ближайшей лестницы установле­но для помещений, расположенных между вы­ходами или лестницами, 50 м, для помещений с выходами в тупиковый коридор 25 м¹.

Гардеробные, занимающие основную часть бытовых помещений, проектируют, по возмож­ности, без коридоров (зального типа), что да­ет большую экономию площади.

Уборные должны размещаться на расстоя­нии, не превышающем 75 м от наиболее уда­ленного рабочего места. Если расстояние от наиболее удаленного рабочего места до уборной, расположенной в бытовых помеще­ниях, превышает 75 м, необходимо устройст­во уборных в производственной части здания с соблюдением этого расстояния.

Расстояние до уборных от рабочих мест вне зданий не должно превышать 150 м.

В многоэтажных производственных и вспо­могательных зданиях уборные для мужчин и женщин должны быть, как правило, на каж­дом этаже.

Умывальные могут- размещаться смежно с гардеробными специальной одежды, смеж­но с общими гардеробными или на площади гардеробных на предусматриваемых для этой цели местах.

В зависимости от характера производства до 40% расчетного числа умывальнике» до­пускается размещать в производственных по­мещениях вблизи рабочих мест.

Душевые должны размещаться в поме­щениях, смежных с -гардеробными; обычно между гардеробными рабочей и домашней одежды. Расположение душевых и преддушевых у наружных стен зданий не допускается.

В многоэтажных зданиях помещения, тре­бующие подачи воды и отвода сточных, вод (уборные, умывальные, душевые), размещают над помещениями такого же назначения, а также над бойлерными, насосными и другими техническими помещениями.

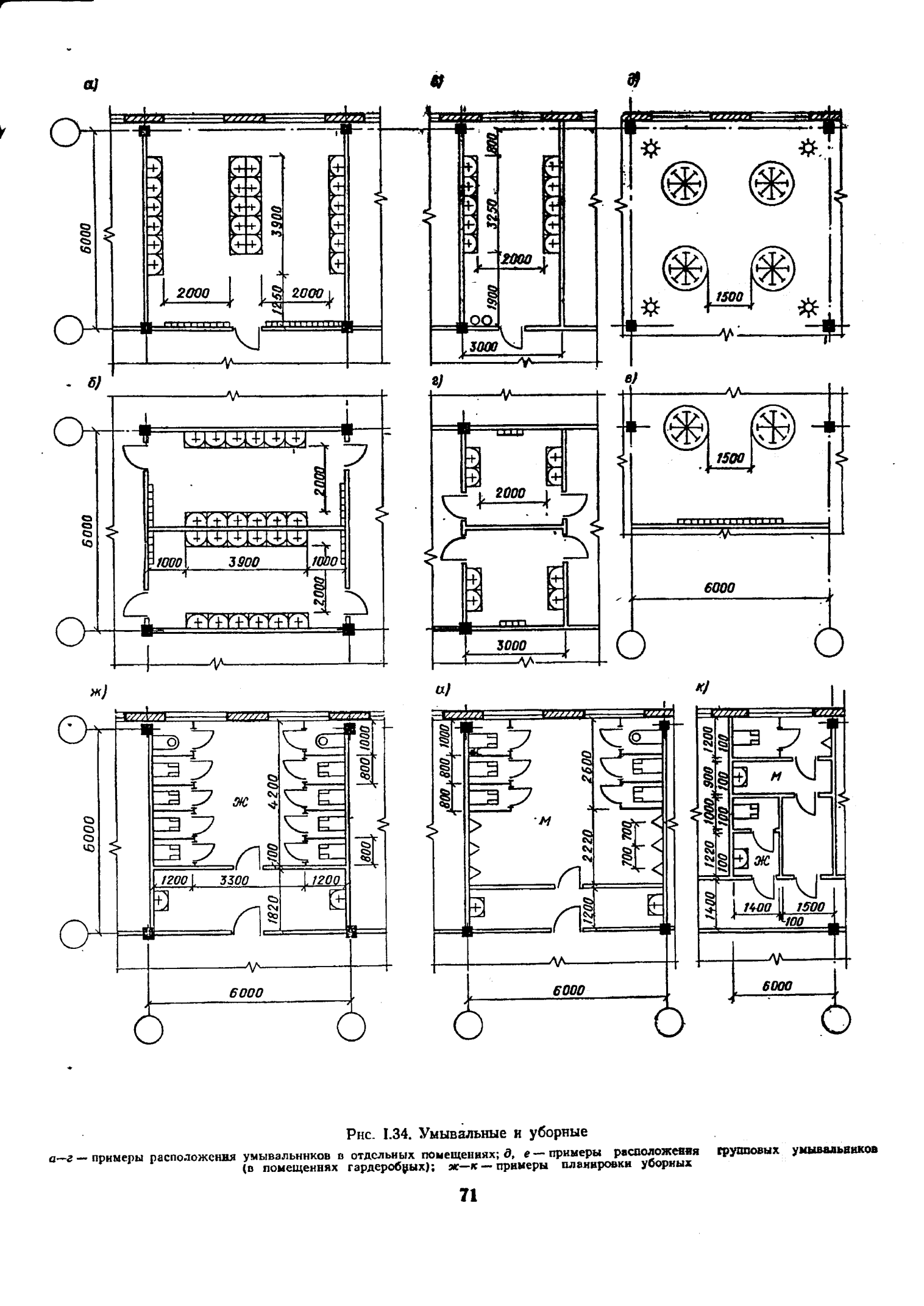

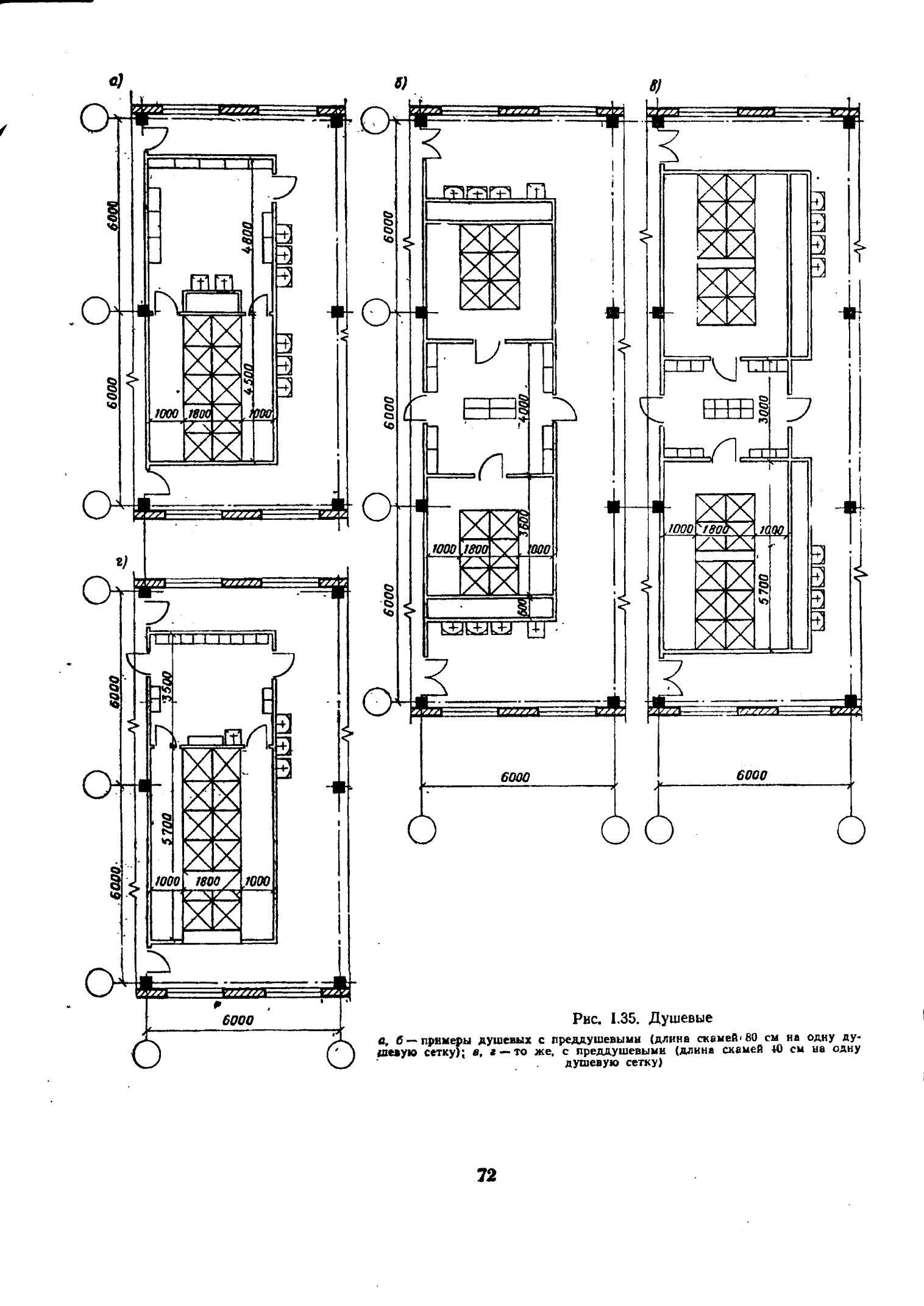

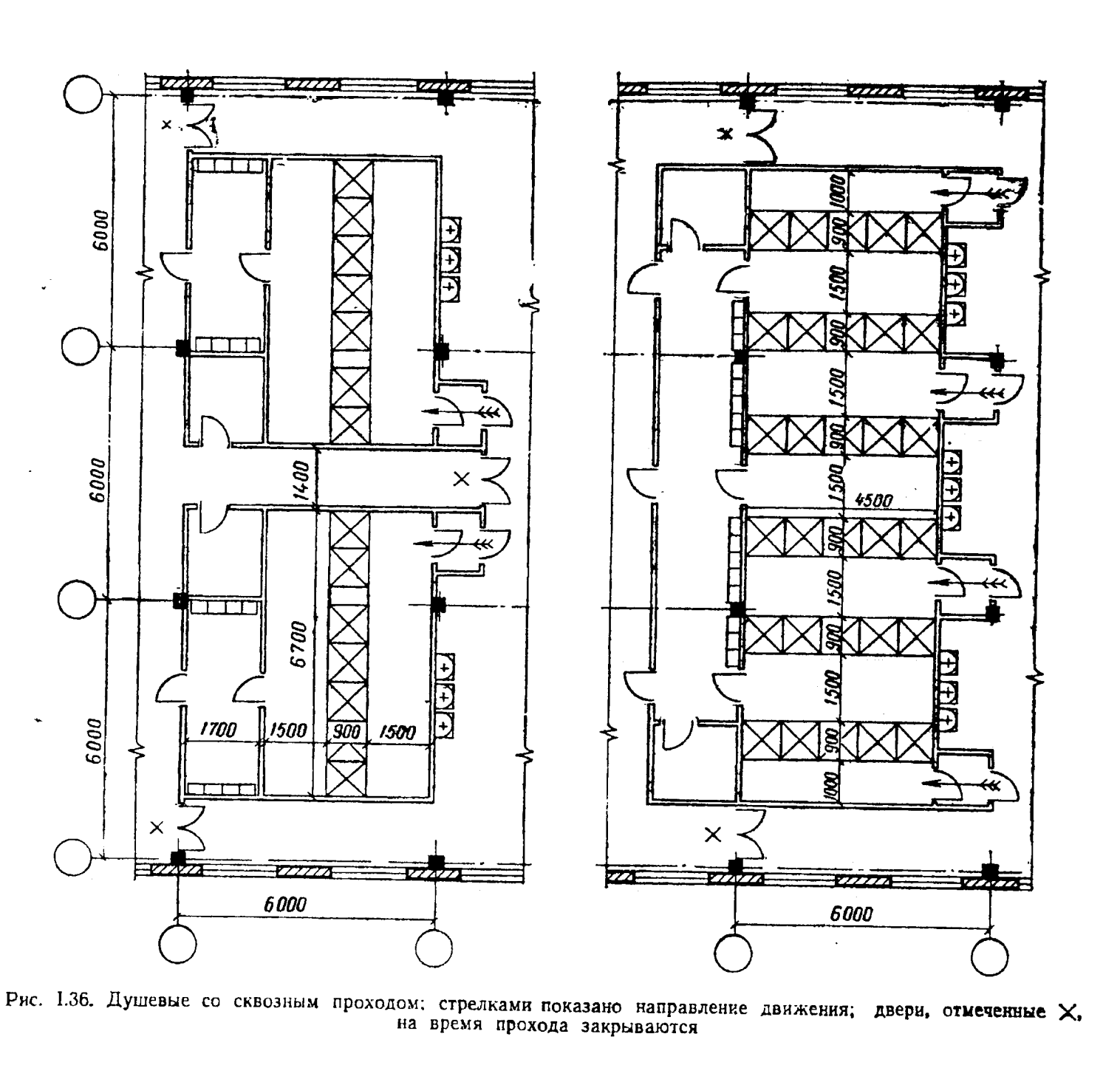

В целях унификации вспомогательных зда­ний и ускорения проектирования для них раз­работаны готовые планировочные элементы, на которых показано определенное располо­жение различных видов оборудования: шка­фов в гардеробных, умывальников, душей, ка­бин в уборных, столов в конторских помеще­ниях и т.д. На рис. 1.33—1.36 приведены примеры планировочных элементов гарде­робных, умывальных, уборных и душевых.

Найдя расчетом необходимое для проек­тируемого цеха или блока цехов количество различных видов оборудования, можно выб­рать наиболее подходящие планировочные элементы и, компонуя их, получить планиров­ку и размеры вспомогательного здания.

Необходимо иметь в виду, что на рис: 1.33—1.36 приведены только отдельные при­меры планировочных элементов и при деталь­ном проектировании бытовых и других вспо­могательных помещений следует пользоваться первоисточником [37], который содержит зна­чительно большее число планировочных эле­ментов для помещений различного назначения.

Конструкции вспомогательных зданий при­нимаются по серии ИИ-04 (см. п. 1.3.4,1.6.2 и IV. 3).

Каркас зданий сборный железобетонный.

Ригели междуэтажных перекрытий и пок­рытий располагаются в поперечном направле­нии и опираются на скрытые консоли колонн. Настил перекрытий — из сборных железобе­тонных многопустотных плит, укладываемых в продольном направлении с опиранием на полки ригелей.

Покрытие бесчердачное плоское с рулон­ной кровлей, по конструкции аналогичное междуэтажному перекрытию. Стены самоне­сущие или ненесущие, преимущественно па­нельные.

Фундаменты обычные железобетонные сту­пенчатые. При расположении вспомогатель­ных помещений в пристройках фундаменты под рядом стоящие колонны производствен­ного здания и пристройки делаются общие.
