Алматинский университет энергетики и связи
Кафедра «Электропривод и автоматизация промышленных установок»
Задания и методические указания для выполнения семестровых расчетно-графических работ по дисциплине «Математические задачи и компьютерное моделирование в энергетике»
(для студентов специальности 5В071800 - Электроэнергетика)
Ахматы 2012
Введение
Дисциплина «Математические задачи и компьютерное моделирование в электроэнергетике» является одной из профилирующих при подготовке бакалавров по специальности Электроэнергетика.
Расчетно-графические работы имеют цель закрепить в памяти студента приобретенные ранее теоретические знания по компьютерному моделированию и решению инженерных задач энергетики. Приступая к непосредственному выполнению работы, студент должен иметь ясное представление о поставленной перед ним задаче и о тех физических явлениях, которые предстоит исследовать.
1 Подготовка и порядок выполнения работы
При подготовке к работам необходимо изучить рекомендуемую литературу.
После изучения указанного материала студент должен отчетливо представлять цель работы и порядок ее проведения.
Результаты расчетов оформляются в виде таблиц и графиков.
2 Защита расчетно-графической работы
К защите допускается студент, выполнивший весь объем работы и оформивший отчет. Отчет оформляется по единой форме на стандартных листах (формат А4) белой бумаги. Записи ведутся темными чернилами, рисунки - карандашом. В отчете обязательно должны быть отражены:
- цель работы;
- порядок выполнения работы;
- полученные результаты в виде расчета на ЭВМ;
- анализ и выводы по результатам расчета.
Защита работы считается успешной при полном ответе на заданные преподавателем вопросы, знании теоретической части и выполнении работы.
1 Задания для выполнения расчётно-графической работы
Задание 1.
Задание на расчетно – графическую работу:
-- определить контурные токи ;
- токи в ветвях электрической цепи ;

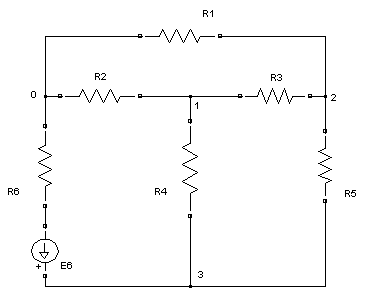

Рисунок 1
Численные значения сопротивлений и численное значение эквивалентного источника ЭДС (рисунок 1) для различных вариантов представлены в таблице 1.2
Таблица 1.2
№ |
E |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
1 |
10 |
5 |
1 |
2 |
3 |
3 |
4 |
2 |
6 |
2 |
3 |
0.5 |
2 |
2.5 |
3.3 |
3 |
9 |
4 |
2 |
1 |
4 |
5 |
4.5 |
4 |
8 |
3 |
1.5 |
3 |
2.5 |
4 |
2 |
5 |
9 |
6 |
2 |
1 |
5 |
3.5 |
3 |
6 |
7 |
4 |
2.2 |
1.4 |
4.5 |
4.4 |
2.5 |
7 |
8 |
5.5 |
1.7 |
0.8 |
3.7 |
3.8 |
2.8 |
8 |
6 |
5.7 |
1.3 |
0.75 |
3.8 |
3.7 |
3 |
9 |
7 |
4.9 |
1.9 |
2.1 |
4.75 |
3.9 |
3.9 |
10 |
8 |
5.9 |
1.75 |
0.95 |
4.96 |
4.6 |
2.92 |
11 |
9 |
5.85 |
1.55 |
2.5 |
4.6 |
3.55 |
2.99 |
12 |
10 |
6 |
2 |
1 |
4.3 |
3.76 |
2.75 |
13 |
8 |
5.65 |
1.76 |
0.77 |
3.9 |
4 |
2.55 |
