ЛАБОРАТОРНАЯ РАБОТА № 7.

ЦИФРОВАЯ ФОТОКАМЕРА (ЦФК)

Цель работы .Изучить конструкцию и органы управления цифрового фотоаппарата DSC-S75 (Digital Still Camera) .Научиться производить съёмку, просмотр снимков на дисплее ЦФК и на экране телевизора. Научиться вводить отснятые изображения в компьютер и просматривать их на дисплее компьютера. Научиться производить печать снимков на струйном принтере.

Приборы и принадлежности

1. Цифровая фотокамера DSC-S75

2. Кабель питания

3. Сетевой адаптер

4. Аккумуляторная батарея

5. Композитный кабель A/V

6. Кабель USB ( ).

7. Телевизионный приёмник EVGO (ЕТ 2175).

8. Компьютер в сборе ( системный блок, монитор, клавиатура, мышь)

9. Струйный принтер hp desk jet 3820

ЗАДАНИЯ К ВЫПОЛНЕНИЮ

При домашней подготовке

1.Прочитать руководство по работе с цифровой фотокамерой [1]. Изучить назначение основных органов управления и процедуры их использования :

а. Диск переключения режимов (зарисовать в тетради диск и законспектировать режимы переключения).

б. Кнопка управления (зарисовать в тетради вид кнопки и законспектировать основные управляющие действия вне меню).

в.Изучить меню управления фотокамерой (уяснить смысл основных функций меню).Изучить процесс установки опций меню с помощью кнопки управления.

г.Изучить процедуру записи (фотосъёмки) неподвижных изображений (законспектировать).

д. Изучить процедуру просмотра отснятых изображений.

е.Изучить процедуру удаления записанных изображений.

2.Зарисовать в тетрадь схему подключения цифровой камеры к телевизору для просмотра изображений.

3.Зарисовать в тетрадь схему подключения ЦФК и ПРИНТЕРА к компьютеру.

4.Ознакомиться с порядком ввода изображений в компьютер.

5.Ознакомиться с порядком подготовки изображения к печати и с особенностями печати фотоизображений на струйном принтере.

6.* Ознакомиться с порядком записи изображений на гибкий и оптический диск.

При выполнении работы

ПРЕДУПРЕЖДЕНИЯ: 1.НИ В КОЕМ СЛУЧАЕ НЕ КАСАТЬСЯ ПОВЕРХНОСТИ ОБЪЕКТИВА ПАЛЬЦАМИ.

2.НИ В КОЕМ СЛУЧАЕ НЕ ПРОИЗВОДИТЬ ПОДКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ КАБЕЛЯ USB К КОМПЬЮТЕРУ ПРИ ВКЛЮЧЁННОЙ ЦИФРОВОЙ КАМЕРЕ.

1. Осмотреть все органы управления на цифровой камере.

2. Вставить аккумуляторную батарею, а при необходимости подключить сетевой адаптер для питания электроцепей камеры.

3. Включить камеру рычажком Power и испытать действие органов управления, производя

а. установку режимов ( съёмка, просмотр )

б. кадрирование и трансфокацию (Zoom).

в. установку параметров съёмки (баланс белого, чувствительность матрицы CCD , размер в пикселах, фотографическое качество, формат, уровень вспышки, фотоэффекты, резкость )

4. Провести пробные съёмки

а. в формате JPEG (5-6 кадров , в меню вид записи (Rec. Mode) обозначен NORMAL .)

б. в формате TIFF (1-2 кадра).

в. в формате VOICE (2-3 кадра).

г. в формате MPEG MOVIE (3-10 секунд видео ).

5. Провести предварительный просмотр отснятого материала на экране дисплея ЦФК. Неудачные снимки удалить. Повторить съёмку взамен неудачных кадров.

6. Подключить ЦФК композитным кабелем A/V к телевизору и провести просмотр отснятого материала на экране телевизионного приёмника.

7. Подключить ЦФК к порту USB компьютера и произвести ввод полученных изображений в компьютер. Провести просмотр изображений на дисплее компьютера.

8* Скомпоновать полученные изображения в программе презентации “POWER POINT” . Снабдить их заголовком ( сформировать титульный слайд ) и комментариями. (Пункт 8 выполняется по дополнительному указанию преподавателя ).

9* Пользуясь программой “PHOTO SHOP” подготовить снимки к печати и провести печать на струйном принтере. (Количество снимков, их размеры и способ печати указываются преподавателем).

10. Завершить подготовку отчёта в тетради (снимки приложить к отчёту),показать результаты своей деятельности преподавателю и отчитаться.

11.* Перенести отснятые материалы на дисковый носитель (выполняется во вне учебное время под контролем лаборанта или преподавателя)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ РАБОТЫ.

1. Перед работой. Рассматривая рисунки на стр. 8-9 инструкции по эксплуатации ЦФК, и записи при домашней подготовке, найти все кнопки, переключатели и регуляторы на ЦФК. При необходимости сделать дополнительные пометки в рабочей тетради.

2.Подготовка системы электропитания.

Для установки аккумуляторной батареи откройте крышку батарейного отсека, сдвигая кнопку фиксатора по стрелочке. Отодвинув защёлку, вставьте батарею контактными гнёздами внутрь. Закройте крышку батарейного отсека.

При необходимости зарядки аккумуляторной батареи или работы от сети подключите адаптер AC-L 10A/B/C ко входному гнезду постоянного тока DC IN. ( значок  вилки шнура адаптера ориентирован вверх ). Зарядка батареи будет производиться , если аппарат выключен. В процессе зарядки индицируется ориентировочное время работы камеры с блоком аккумулятора. Аккумулятор Info-LITHIUM разрешается подзаряжать при любой степени разрядки. Если батарея заряжена или если подключён сетевой адаптер, то ЦФК готова к работе.

3. Подготовка камеры к съёмке. Включить камеру рычажком “POWER”, продвинув его до упора вперёд и отпустив. Зажгётся зелёная лампочка индикатора включения рядом с рычажком. Диск режимов поставить в положение «камера» . Снять крышку объектива .Нажать кнопку “MENU” (меню). Пользуясь кнопкой управления ( аккуратно нажимая на ней слева и справа на значках  и  а затем сверху и снизу на значках  и  ), последовательно выделить функции настройки и выставить параметры предстоящей фотосъёмки. При первоначальной установке рекомендуется выбрать

WB (WHITE BALANCE-баланс белого) - AUTO

ISO (чувствительность матрицы CCD) - AUTO

IMAGE SIZE (размер снимка) - 2272 х 1704

P. QUALITY (PHOTO QUALITY- фото качество ) -FINE (высокое)

REC. MODE (RECORD MODE- вид записи, формат) – NORMAL (соответствует формату JPEG )

FLASH LEVEL (Уровень вспышки) – NORMAL

P. EFFECT (фотоэффект) – OFF (отключены)

SHARPNESS (резкость) – 0 (заводская установка)

Выключить меню кнопкой “MENU”.

4. Съёмка. Перед фотосъёмкой, если предполагается снимать с близкого расстояния ( 30 – 5 см), нажимая правую часть кнопки управления, выставить индикатор ближней съёмки (режим МАКРО). Повторное нажатие отменяет режим МАКРО. Если съёмка ведётся со штатива и фотограф сам желает стать объектом съёмки, то выставить кнопкой управления режим автозапуска . В зависимости от условий освещения и оценки результатов предыдущей съёмки при этих условиях выставить кнопкой управления, последовательно нажимая верхнюю часть кнопки, режим работы вспышки –автоматическое срабатывание (нет индикатора), принудительное срабатывание (индикатор ), отсутствие срабатывания (индикатор ).

После выбора (проверки) этих установок направить фотокамеру на объект съёмки. На жидкокристаллическом дисплее появится изображение объектов, попадающих в кадр. Кнопкой трансфокатора (рычажок качающееся коромысло W/T справа сверху со значками и ) отрегулируйте размер изображения (по -другому отрегулируйте увеличение или отрегулируйте ZOOM ). Не рекомендуется без необходимости заходить в область цифрового ZOOMа, так как цифровое увеличение не обеспечивает высокого качества съёмки. Зона цифрового увеличения расположена на индикаторе справа от перегородки

Выбрав содержание и размер изображения в кадре («кадрирование»), по возможности зафиксировав положение фотоаппарата, нажать кнопку затвора (наверху перед диском режимов) до половины. На дисплее появляется мигающая зелёная точка. Дождаться пока она перестанет мигать. После этого плавно нажать кнопку затвора до конца ( именно в этот момент фотоаппарат должен быть неподвижен) На экране дисплея появится красная надпись Recording (Запись) а под ней – линейный индикатор записи. Индикатор иллюстрирует процесс формирования видеосигнала после матрицы ПЗС (CCD) и запись его во FLASH –память (Memory-Stick). Когда запись будет закончена (надпись Recording и линейка индикатора исчезнут) можно будет сделать следующий снимок..

СОВЕТЫ : а. Прежде, чем сделать следующий снимок, разумно посмотреть предыдущий (см пункт 5) и, если необходимо, изменить параметры съёмки.

б. Если снимок слишком тёмный (на матрицу ПЗС попадает мало света – недодержка), то изменить величину экспозиции (EV) в положительную сторону (на пример +1 EV). Если снимок слишком светлый (на матрицу попадает слишком много света – передержка), то изменить величину экспозиции «в минус» (например -1 EV). Повторить съёмку и проанализировать результат. Для изменения величины экспозиции EXPOSURE VALUE (EV) нажать кнопку ,затем шаговым регулятором (колёсико справа от ручки регулировки увеличения) можно установить требуемую величину коррекции (после установки числа вращением колёсика нажать на колёсико как на кнопку для фиксации)

в. Если снимок слишком вялый (неконтрастный) вследствие недостатка освещения, то включить вспышку. Если при этом появляется «эффект красных глаз», то уменьшить уровень вспышки или удалить аппарат от объекта съёмки или установить опцию уменьшения эффекта «красных глаз»(RED EYE REDUCTION – ON).Настройка проводится через меню в положении диска режимов SET UP.

г. Если на снимке превалирует один какой-нибудь цвет (нарушен баланс белого), то попробуйте заменить настройку AUTO WHITE BALANCE на один из режимов списка WHITE BALANCE – ONE PUSH (однократная настройка), IN DOOR (искусственное освещение в комнате лампами накаливания), OUT DOOR (естественное освещение на улице).

5. Проведение предварительного просмотра и удаление.

а. Если необходимо посмотреть только предыдущий снимок, то в положении диска режимов «камера» нажать на значок кнопки управления. На дисплее появится предыдущий снимок. Вначале он будет размытым (грубое изображение), затем станет чётким ( из FLASH-памяти будут считаны все пикселы) . Для перехода к дальнейшей съёмке нажать значок ещё раз или слегка нажать кнопку затвора.

б. Если необходимо просмотреть весь отснятый материал, повернуть диск режимов в положение .Последовательно поворачивая колёсико шагового регулятора (справа от рычажка регулировки увеличения), можно получить на дисплее все отснятые кадры один за другим. (можно нажимать также на значок  кнопки управления; есть возможность получить также автоматическое воспроизведение кадров, установив режим “SLIDE SHOW” (показ слайдов) .( Смотри стр. 72 руководства пользователя)

в. Для удаления одного изображения необходимо при установленном на дисплее изображении

- нажать кнопку “MENU”

-выбрать опцию DELETE с помощью значков   кнопки управления, а затем нажать на центральную часть кнопки управления.

-выбрать опцию OK с помощью   на кнопке управления, а затем нажать на центральную часть кнопки управления .

г. Для удаления всего отснятого материала провести переформатирование FLASH – памяти “Memory Stick”. Для этого поставить диск режимов в положение SET UP (Установка настроек). На дисплее появится «экран настроек». Пользуясь кнопкой управления значком  установить опцию SET UP 1 .Выделить пункт FORMAT и активизировать установку OK кнопками  и  , затем нажать центральную часть кнопки управления .На экране дисплея появляется надпись FORMATTING (форматирование). По окончании форматирования возвращается заставка меню SETUP 1. При переключении диска режимов в положение просмотра  на экране дисплея наблюдается надпись NO FILE (нет файлов) При переключении диска режимов в положение «камера» ЦФК готова к работе.

Примечание. Иногда наблюдается режим « зависания». В режиме «камера» появляется надпись NO MEMORY (нет памяти), а при переключении в режим просмотра  - надпись NO FILE (нет файлов ). Выйти из этой ситуации можно, проведя переформатирование.

6 .Просмотр изображения на экране телевизионного приёмника.

- Включить телевизор.

- Установить канал AV VIDEO 2 системы цветного телевидения PAL.

- Убедиться в том , что цифровой аппарат ВЫКЛЮЧЕН.

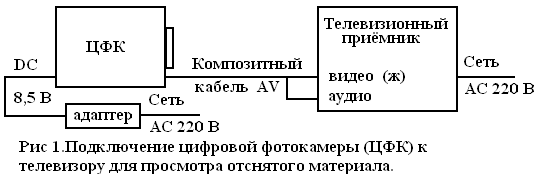

- Собрать схему по рисунку 1.

- Установить диск режимов фотоаппарата в положение «просмотр»  , включить ЦФК рычажком POWER и, поворачивая шаговый регулятор, просмотреть отснятый материал. ( Можно также воспользоваться режимом “SLIDE SHOW”).

Примечания: 1.Чтобы удалить служебные пиктограммы с экрана, нажать кнопку DSPL/LCD ON/OFF; для восстановления пиктограмм нажать эту кнопку повторно.

` 2.Для воспроизведения звука сопровождающего снимки в режиме “VOICE” нажать кнопки управления.(можно прослушивать несколько раз).

-После окончания просмотра ВЫКЛЮЧИТЬ КАМЕРУ рычажком POWER , выключить телевизор и разобрать схему рис. 1.
