20 Индукционный каротаж,физические основы.Понятие о геометрических факторах.Условия применения ик.Формы кривых бк
20. Индукционный каротаж – это фокусированный метод. Это эл.магнитный метод, он основан на измерении кажущейся удельной эл.проводности горных пород. (без непосредственного контакта электродов с промывочной жидкостью или породами)

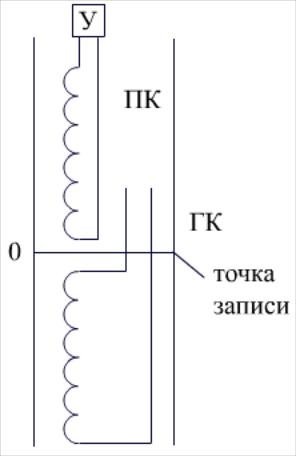

Физические основы. В скважине измеряется напряженность переменного магнитного поля вихревых потоков, возбуждаемых в горных породах.
1. Переменный ток в ГК возбуждает магнитное поле напряженностью Н1 и индуцирует вихревой ток в породе.
2. Ток в породе создает вторичное магнитное поле с напряженностью Н2.
3. Магнитные поля Н1+Н2 создают ток в приемной катушке. Этот ток передается на регистрирующее устройство.
П
рямое
магнитное поле являлась помехой и
компенсируется различными способами.
А ЭДС вторичного поля является полезной,
потому что несет информацию о разрезе.
Амплитуда тока в ГК поддерживается
неизменной, а сила вихревых токов возник.
в г.п. определ. удел.эл.проводимость
породы.
См/м. Сименс – проводимость проводника,
имеющ. сопротивление 1 Омм. Кривая
кажущейся уд.проводимости регистр.
ИК-линейно отражен. измен. проводимости
в породе. Она соответствует перевернутой
кривой кажущ. сопротивлений в
логорифмическом масштабе. В области
местных сопротивлений кривая растянута,
в области высоких – сжаты (по сравнению
с кривыми в линейном масштабе). Метод
ИК помогает определить в интервалах(прод.пластах
с низким сопротивлением). Вместо БКЗ –
ИК. Кроме 2-х индукционных катушек в
конструкции зонда вводят несколько
дополнительных ГК и измерительных
катушек называемых фокусирующими.
Их назначение: 1. В комплексе с главными катушками уменьшить влияние пром. жидкости зоны проникновения и вмещающих пород. 2. увеличить глубинность исследования пласта. При высокой эл.проводности среды (наличие Ме) возбуждаемые вихревые токи значительны и взаимодействуя между собой создают дополнительные магнитные поля, а снижение – полезный сигнал и вызывают отставание сигнала от повышения эл.проводности. Это явление называется Скин-эффект.
Форма кривых. Измерение напряжения представляет ∑ЭДС наводимых в прямой катушке токами в элем. колцах, на α разбивается измер. пространство система коаксиальных цилиндров, и плоскостей перпендик. оси скважины. ЭДС каждого из элем.колец равно произведению уд. эл.проводимости и геометрического фактора.
Вр+Взп+Вп+Ввм=1
Интерпретация кривых ИК провод. с поправкой на 1. dc; 2. Скин-эффект; 3. за проводимость вмещающих пород σвм. Форма кривых симметрична, границы пласта отбиваются по середине. Отчет значений по max.
Преимущества метода ИК:
1. Высокая расчлененность диаграммы 2. отсутствие влияния экранирования. 3. Метод не зависит от характера раствора. Может проводиться в скв. наполн. на нефт. основе и даже в сухих скважинах. 4. Может применятся в скважинах со стеклопластиковыми трубами. 5. В пластах с повышенным проникновением. 6. В пластах с низким сопротивлением с ρп=1-50 Омм. 7. Более точно определяют U обводненных и нефтеносных пород и ВНК.
Неэффективен ИК при соленом растовре.
