18 Микрозонды.Интерпретация мкз.Микробоковой каротаж

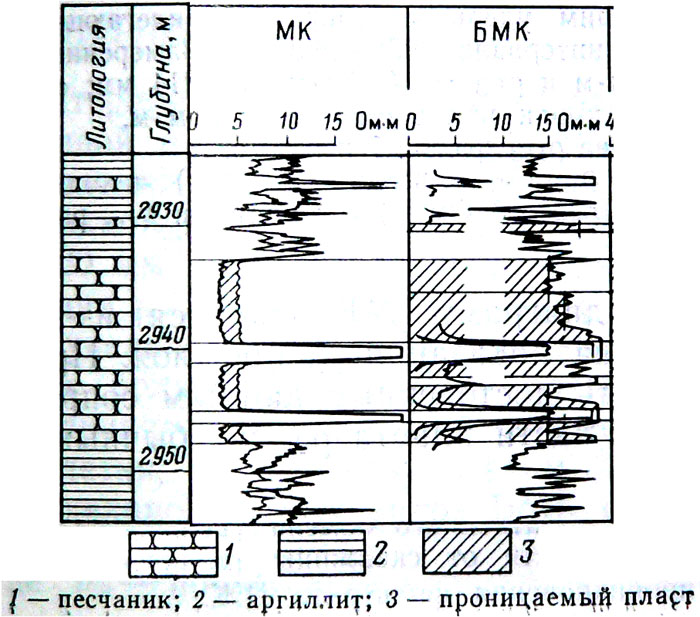

1 8. Микрозонды. Микроустановки с малой глубиной исследования – микрозонды применяются для измерения сопротивления части пласта, непосредственно прилегающего к стенке скважины. Электроды микрозонда размещены на внешней стороне башмака из изолированного материала. При работе башмак с электродами прижимается пружинами к стенке скважины, чем достигаются экранирование зонда от промывочной жидкости и уменьшения влияния её на результат измерений. Между башмаком зонда и стенкой скважины имеется промежуточный слой, образованный в проницаемом пласте глинистой коркой и пленкой ПЖ, в непроницаемом – только пленкой. В результате ρ_к, измеряемое микрозондом, зависит в основном от удельных сопротивлений прилегающей к скважине части пласта ρ_п, удельного сопротивления слоя ρ_сл и его толщины h_сл. Зонды делятся на обычные градиент- и потенциал-зонды с нефокусированными электродами и с фокусировкой тока. Каротаж обычными микрозондами называют микрокаротажем (МК), а микрозондами с фокусировкой тока – боковым микрокаротажем (БМК). Интерпритация заключается в решении следующих задач: 1. расчленение разреза на проницаемые и непроницаемые пласты; 2. уточнение литологического состава пород; 3. определение границ пластов и их мощности; 4. оценка удельного сопротивления части пласта, прилегающей к скважине, и толщине промежуточного слоя(глинистой корки и пленки).

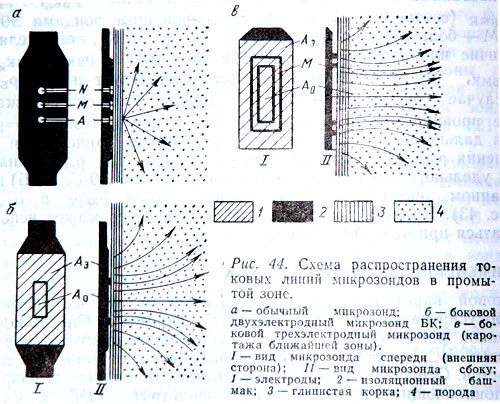

Боковой микрокаротаж. Применяют: двухэлектродный (рис.44б) и трехэлектродный (рис.44в) БЗ. 2-х электродный состоит из 2-х электродов – центрального А₀ и экранного А_э, которые занимают всю поверхность башмака, исключая изоляционный промежуток в 5 мм, и обладают одинаковыми потенциалами и полярностью. Это достигается автоматическим регулированием тока I_э, поступающего через электрод А_э при постоянном токе I₀, поступающем через электрод А₀. Коэф.зонда К, определяемый экспериментально, приблизительно равен 0,015м. 3-х электродный. Этот зонд имеет такие же по форме, как и в 2-х электродном микрозонде, центральный А₀ и экранный А_э, но в отличие от 2-х электродного между электродами расположен рамочный измерительный электрод М. Через основной электрод А₀ пропускается постоянный ток I₀, а через А_э – ток I_э, регулируемый так, чтобы разность потенциалов между А₀ и М равнялась нулю. Измеряемое кажущееся сопротивление определяется потенциалом электрода М относительно корпуса прибора, и ρ_к=KU/I₀.

19 Боковой каротаж.Физические основы.Понятие о геометрических факторах.Условие применения бк.Формы кривых бк

19. Боковой каротаж – это фокусированный метод, каротаж сопротивлений, с экранированными электродами. Наличие экранных электродов препятствует растеканию токов по скважине и вмещающим пластами и обеспечивает её фокусирование, распростран. непосредственно в изучаемый пласт.

Через электроды А₁-А₀-А₂ проходит ток, а регулируется так, что напряжения были равны U_A1=U_A0=U_A2. Кажущееся U определяется по разности потенциалов A₀ и B. При I=const ΔU~ρ_к. К – коэф. зонда (прибора). с ростом q увеличивается глубинное и вмещ. пород.

В 3-х электродном зонде ток, вытекающий из основного электрода A₀ в следствии экранирования собирается в почти горизонтальный слой, имеющий форму диска, толщина которого примерно равна длине зонда L.

Последовательная цепь складывается: ρ_с – ρ_зп – ρ_п – ρ_вм. G – геометрический фактор.

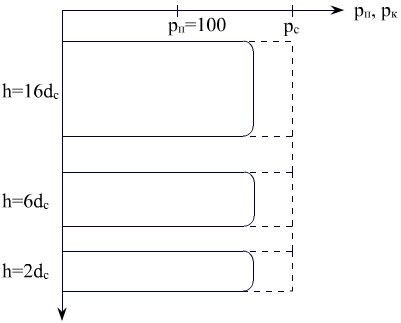

Форма кривых

Формы кривых симметричные.

против неоднородного пласта.

При определении ρ_к по БК вносят поправки: (в форме номограммы)

• За типы характеристики зондов;

• За влияние вмещающих пород (толщину пласта);

• За зону проникновения;

• За сопротивление бур.раст.

В случае повышающего проникновения ρ_зп > ρ_п , ток должен преодолеть большое сопротивление в зоне проникновения. При этом происходит большое падение потенциала в этом участке. В случае пресного раствора оказывает на показания БК решающее влияние. ρ_к > ρ_п – водоносный; а ρ_к → ρ_п – нефтеносный. В случае пониженного проникновения (соленый раствор) ρ_зп < ρ_п, падение потенциала на участке невелико, влияние БК уменьшается. ρ_к ≤ ρ_п.

Преимущества БК перед стандартным зондом.

1. При интерпретации диаграммы достигается высокая расчлененность разреза.

2. Симметричность формы кривых.

3. Отсутствие экранирования.

4. БК хорошо решает задачи определения ρ_п при понижении ρ_с, при усл. ρ_с<0,2 Омм, при высокоомном разрезе ρ_п=50-100 Омм.
