5 Различные зоны, образующиеся в пласте коллекторе при пересечении его скважиной

В.5. Наличие повышающего или понижающего проникновения фильтрата ПЖ в пласт, что ведет к изменению удельного со­противления пласта в радиальном направлении, устанавливае­мого по данным кривых сопротивления, полученных зондами с различной глубиной исследования (БКЗ; БМК, БК; БК, ИК). При заполнении скважины высокоминерализо­ванной ПЖ наиболее эффективно применение для этой цели зондов БМК и БК;

Проникновение фильтрата ПЖ может не зафиксироваться в нижней части высокопористых песчаников, обладающих боль­шой проницаемостью по вертикали. При этом слабоминерали­зованный более легкий фильтрат ПЖ вытесняется в верхнюю часть пласта более плотной высокоминерализованной пласто­вой водой. Когда при бурении используют высококачественные ПЖ, приготовленные на коллоидальных глинах, которые об­ладают низкой водоотдачей, толщина глинистой корки может быть недостаточно большой, чтобы отразиться на каверно-грамме. Отсутствие проникновения фильтрата ПЖ в пласт от­мечается также в нефтегазоносных пластах при высоких пла­стовых давлениях, близких к гидростатическому давлению столба ПЖ, и в случаях, когда сопротивления фильтрата ПЖ РФ и пластовой воды р_а близки между собой

6 Метод пс, виды эдс, возникающее при каротаже методом пс

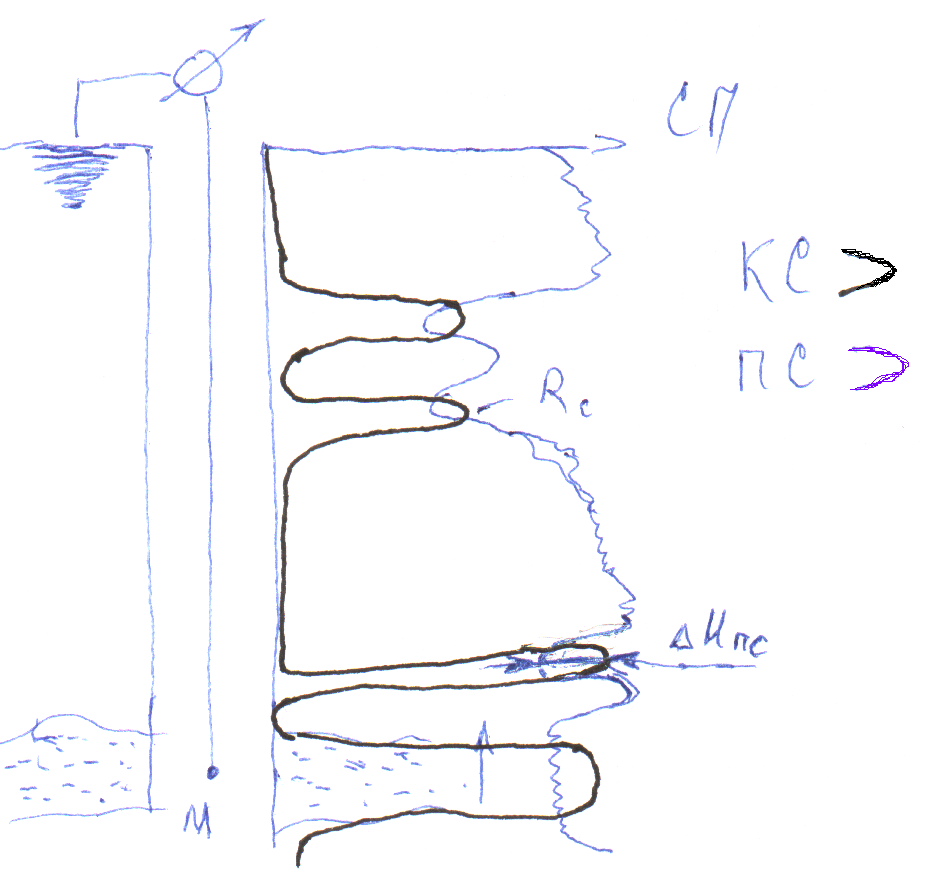

П С – собственный потенциал (от французского). Каротаж потенциалов – собственный, самопроизвольный, спонтанной поляризации. Самопроизвольная поляризация – возникновение в скважине и около нее эл-го поля. Появление поля токов обязано возникновению соответствующих ЭДС. В осадочных породах причиной появления ЭДС является наличие процессов диффузии (бывает также в следствие фильтрации). Эл-е поле ПС связано с геологическими условиями пластов. Измерение ПС производится при помощи схемы, состоящей из регистрируемого прибора, один вывод которого подключен к электроду M каротажного зонда, а другой – к неподвижному электроду N на поверхности; записывается изменение разности потенциалов в милливольтах при перемещении электрода М, являющемуся точкой записи ПС. Полученная кривая называется кривой самопроизвольной поляризации (кривая ПС).

Стандартный электрокаротаж (эектрометрия) – сочетание КС, ПС

Метод ПС заключается в измерении потенциалов. ΔU_пс: происходит замер ΔU между электродами M и N, масштаб 1:500 – по стволу и 1:200 – продуктивных интервалах. Одновременно с КС.

Известно 3 вида ЭДС: 1 – диффузионно-адсорбционный, 2 – фильтрационный, 3 – окислительно-восстановительный.

В нефтяных скважинах в то время, когда производится замер – 1 (дифф-адс ЭДС)

7. Диффузионная эдс, причина ее возникновения, породы, в которых она образуется в скважине.

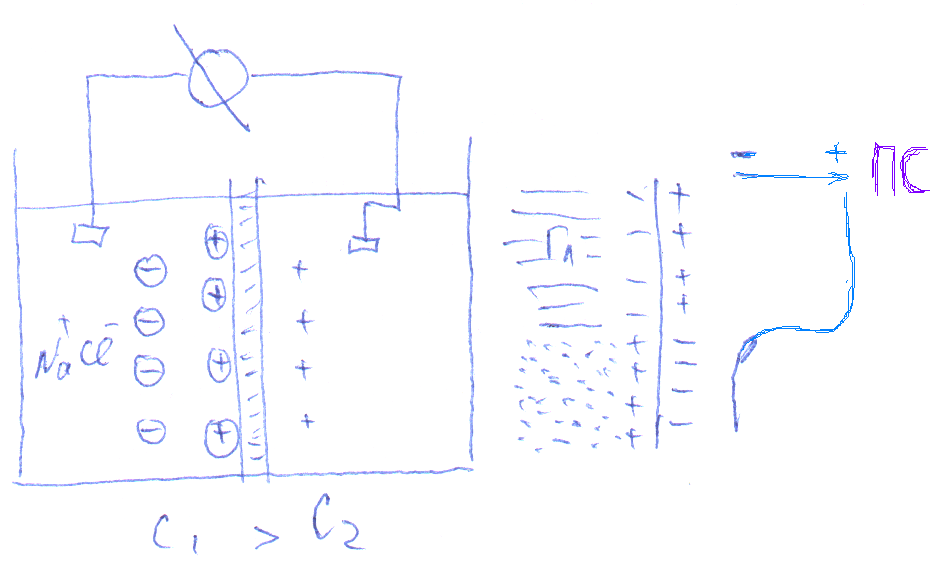

Д.п. возникает при непосредственном контакте (или через проницаемую породу) электролитов разной концентрации из-за разной подвижности ионов. Ионы хлора Сl^- имеют отрицательный заряд, обладающий большей подвижностью, проникает через проницаемую перегородку и заряжает раствор отрицательно. , мВ. Обязательным условием возникновения диффузионного слоя - ………….(в лекции не написано). Этот процесс типичен для кварцевых песчаников и растворов NaCl их насыщающих в воде. Песчаники имеют поры (диаметр пор>10^-4м=0,01 мм), т.е. это случай проницаемой перегородки.
