Справочные данные
ТА |
Рабочая температура |
-10…+80 |
˚C |
ТS |
Температура хранения |
-25…+85 |
˚C |
RIS |
Сопротивление изоляции при 500 В, ТА=25˚С |
>1000 |
МОм |
m |
Вес (не более) Код LEM |
14 |
гр |
Отличительные особенности
Датчик на эффекте Холла;
Гальваническая развязка между первичной и вторичной цепями;
Разработан для установки на печатную плату;
Низкое энергопотребление;
Расширенный диапазон преобразования (3 х 1рм);
Изолирующий пластиковый негорючий корпус;
Сверхмалый вес.
Преимущества
Простота монтажа;
Малые габаритные размеры;
Общий конструктив для всех диапазонов.
Применение
Частотно-регулируемый привод переменного тока;
Преобразователи для привода постоянного тока;
Системы управления работой аккумуляторных батарей;
Источники бесперебойного питания;
Программируемые источники питания;
Источники питания для сварочных агрегатов.

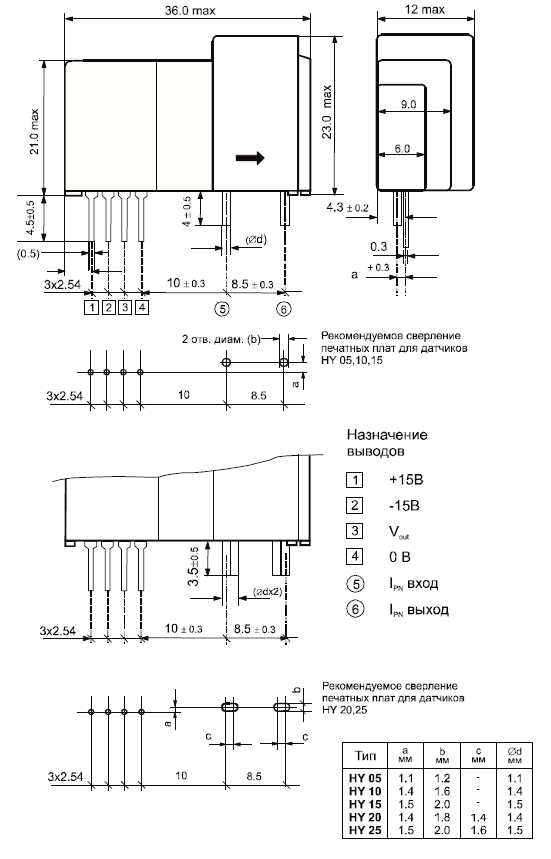

Рисунок 15 – Габаритные размеры датчика тока
Примечания:
Выходное напряжение увеличивается, когда направление первичного тока совпадает со стрелкой на корпусе ( при преобразовании постоянного тока).
ПРИЛОЖЕНИЕ Е:
SCM-38I
Преобразователь интерфейса (rs485-rs232c)
Особенности:
• Встроенная защита от перегрузки.
• Изолированный сигнал (Изоляция RS-232C и RS-485)
• Создание Tx сигнала автоматически.

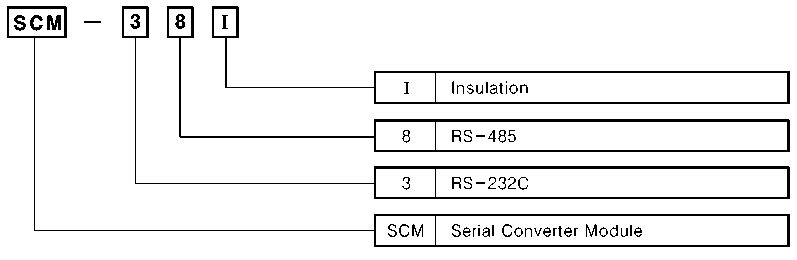

Розшифровка обозначения

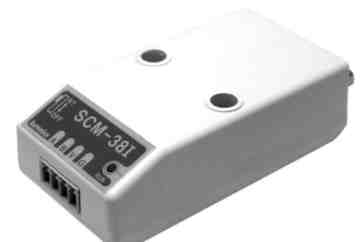

Рисунок 16 – Внешний вид преобразователя
Технические данные
Модель |
SCM-38I |
|
Источник питания |
12-24VDC |
|
Допустимый диапазон напряжения питания |
90 -110% от номинального напряжения |
|
Потребляемая мощность |
Примерно. 1.7Вт |
|
Максимальная скорость соединения |
1200 ~ 115200bps (1200/2400/4800/9600/12800/25600/56700/115200) |
|
Тип комуникации |
Полу-дуплекс |
|
Допустимое расстояние соединения |
максимум. 800 м |
|
Multi-Drop |
Max. 32 Multi-Drop |
|
Тип соединения |
RS232 |
D-Sub 9Pin |
RS485 |
4-wire Screw terminal (2wire communication type) |
|
Сопротивление изоляции |
Min. 100MΩ (при 500VDC) |
|
Диэлектрическая прочность |
2500Vrms |
|
Помехоустойчивость |
±500V прямоугольные импульсы (период: 1μs) от генератора |
|
Температура окружающей среды |
-10 - +55"C |
|
Температура хранения |
-20 - +60"C |
|
Вес |
Примерно 46 г |
|

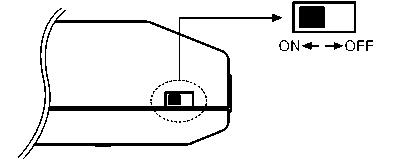

Размеры Выбор встроенного сопротивления
В
строенное
сопротивление подключено
Встроенное сопротивление не подключено
Функциональная схема

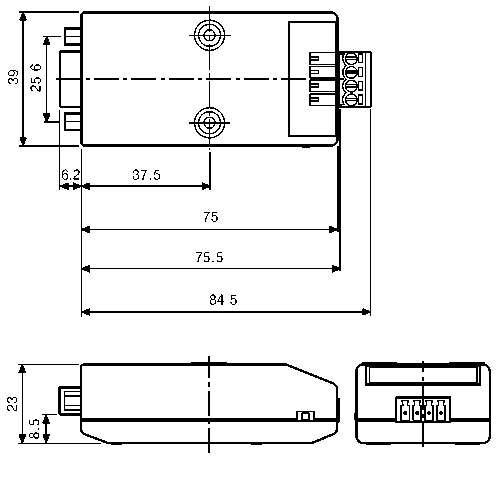

Рисунок 17 – Габаритные размеры

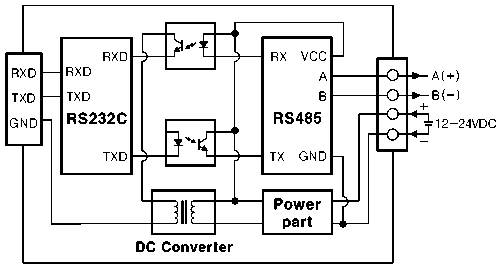

Рисунок 18 – Функциональная схема устройства

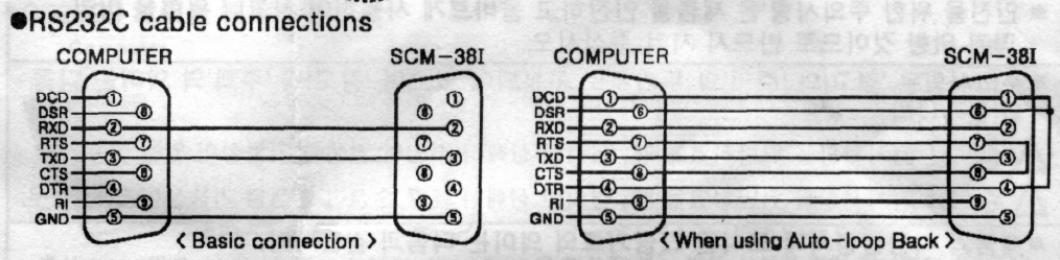

Подключение

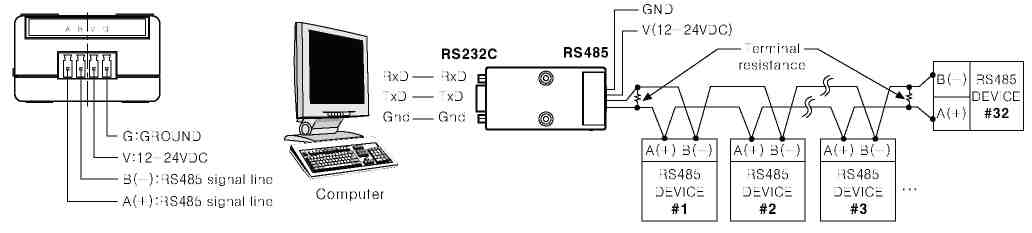

Рисунок 19 – Подключение преобразователя интерфейса
Правила использования устройства:
Настройка правила протокола (Стартовый бит, Стоповый бит, Паритетный бит, Бит данных, Частота бодов) может быть выбран с помощью программного обеспечения без внешних входов или внутренних настроек.
Для соединения рекомендуется использовать витую пару (24-AWG), подходящую для интерфейса RS485. Если же витая пара не используется, убедитесь в сохранении длины кабелей A(+) and B(-).
Максимальная длина соединяющего кабеля 800 м. Количество подключаемых в цепь устройств не больше 32.
После присоединения SCM-38I к другим устройствам убедитесь в правильности внутреннего сопротивления устройства (100-120Ω). (Внутреннее сопротивление SCM-38I задается с помощью внешнего переключателя).
После соединения удостоверьтесь в согласованности протоколов соединенных устройств.
Во избежание индуктивных помех, сигнальные провода прокладывать отдельно от силовых кабелей.
Не размещайте устройство в следующих местах:
Местах с повышенной вибрацией;
Местах использования сильных кислот или щелочей;
Под прямыми солнечными лучами
В местах с сильным электромагнитным полем или электрическим шумом.
Способ хранения:
При необходимости длительного хранения устройства избегайте падения прямых солнечных лучей и храните при температуре -20 - 60ºС и относительной влажности не более 35-85%. Хранение в транспортировочной упаковке это лучший способ.
