5.1.1 Регулирование шим
Для выбора данного режима нужно в окне «Актуальный вентилятор» выбрать вкладку «Установки». В пункте «Базовые установки» выбираем «Режим оперирования» → «Управление ШИМ» и установить на актуальный вентилятор.

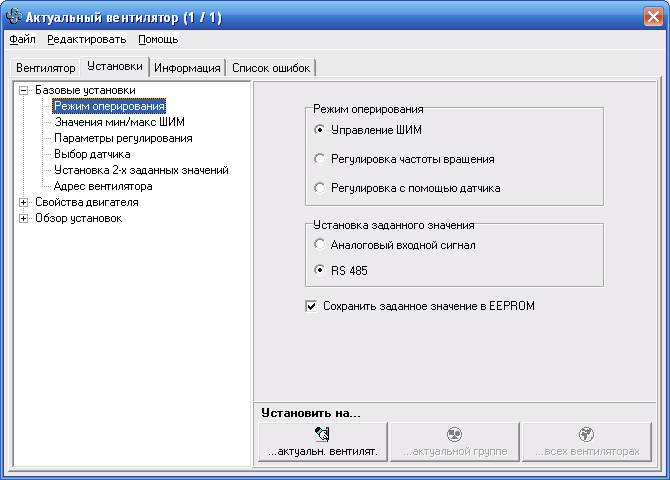

Рисунок 29 – Выбор режима оперирования «Управление ШИМ»
В пункте «Значения мин/макс ШИМ» задается значения минимальных и максимальных оборотов в процентном соотношении от 0 до 100%.

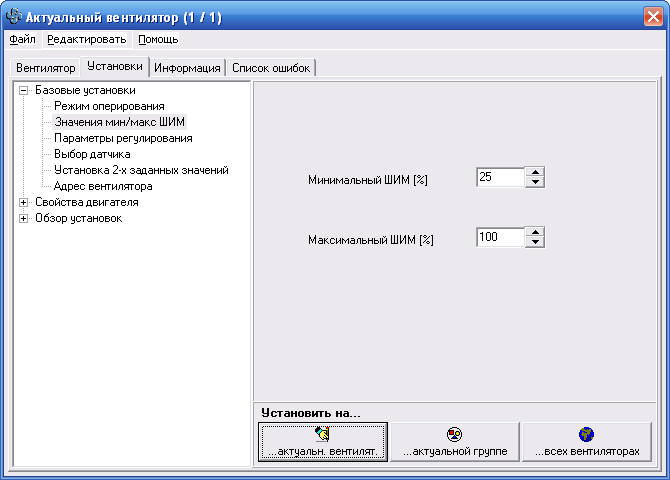

Рисунок 30 – Установка мин. и макс. значений ШИМ
В соответствии с показанными на рис. 30 значениями минимальная скорость вращения вентилятора будет 25% от номинальной (около 345 об/мин). Точно так же будет, если изменять максимальное значение. Необходимо не забывать после каждого изменения параметров нажимать клавишу «Установить на актуальный вентилятор», иначе никаких изменений не произойдет!

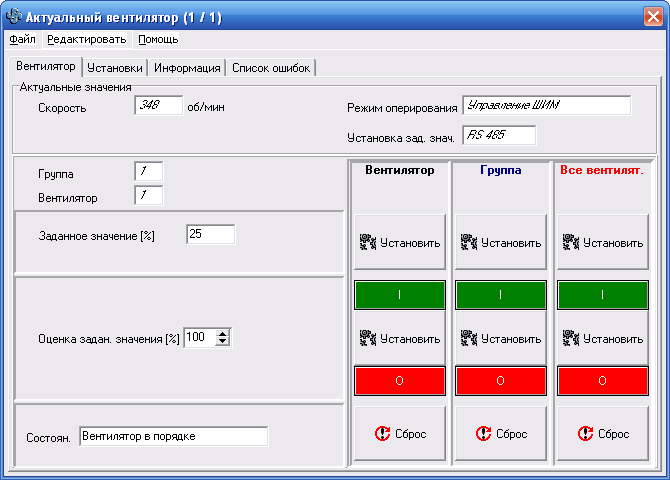

Рисунок 31 – Окно регулирования вентилятора с помощью ШИМ
В данном окне можно изменять заданное значение, после чего нажимать на клавишу «Установить», которая находится напротив. Вентилятор начнет принимать заданные изменения.
Причем, если установить значения больше или меньше мин. или макс., то никаких изменений не произойдет, будет изменятся только тога, когда поставить значение, которое находится в пределах мин. или макс.
5.1.2 Регулирование частотой вращения
Выбирается из окна «Актуальный вентилятор» → вкладка «Установки» → «Базовые установки» → «Режим оперирования» → «Регулировка частоты вращения». В окошке «Актуальный вентилятор» заданное значение будет уже в об/мин. Можно более точно регулировать скорость вращения вентилятора, задав определенные обороты.
В данном режиме можно так же изменять параметры регулирования с помощью ПИД-регулятора, а также задать функцию регулятора – на нагрев или на охлаждение.
Р-фактор – пропорциональная составляющая регулятора;
І-фактор – интегрирующая составляющая;
D-фактор – дифференцирующая составляющая.
Рисунок 32 – Меню вкладки «Параметры регулирования»
Регулирование с помощью датчиков
Выбирается из окна «Актуальный вентилятор» → вкладка «Установки» → «Базовые установки» → «Режим оперирования» → «Регулировка с помощью датчика»
Отсюда можно регулировать частоту вращения вентилятора с использованием датчиков температуры или давления. Для этого к клемнику, который находится непосредственно на корпусе вентиляторной установки, подключить необходимый датчик. После чего в пункте «Выбор датчика» выбрать необходимый датчик, потом нажать на ссылку «Определяется пользователем» и выставить необходимые параметры (мин. и макс. значения и величину измерения) и нажать на кнопку «Установить на актуальный вентилятор»:

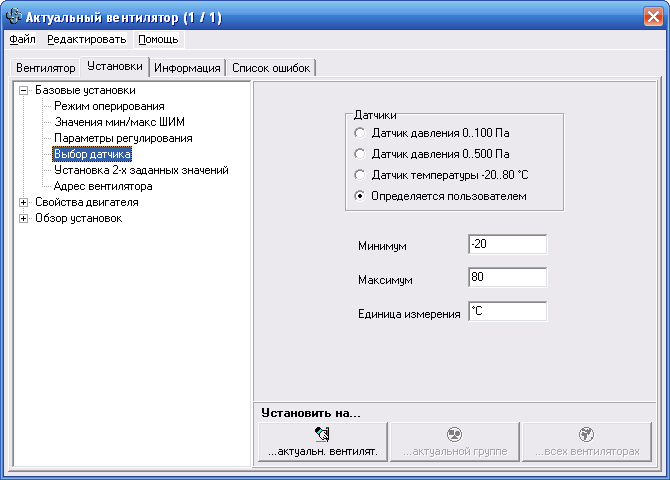

Рисунок 33 – Выбор датчика для регулирования вентиляторной установки
5.1.3.1 Датчик температуры
При работе вентиляторной установки в режиме холодильника, вентилятор понижает температуру до заданной уставки, при достижении которой он отключается.
Активное окно управления с помощью датчика температуры, ориентированного на охлаждение:

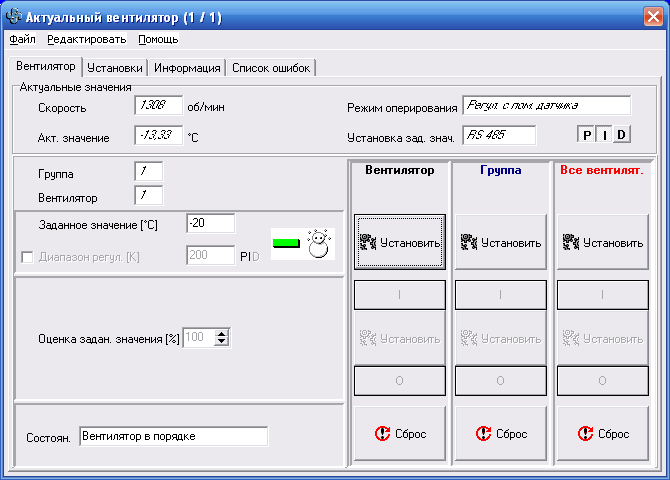

Рисунок 34 – Работа вентиляторной установки на охлаждение
В режиме нагревателя при работе вентиляторной установки, температура повышается до заданной уставки, после чего вентилятор отключается.
Активное окно управления с помощью датчика температуры, ориентированного на нагрев:

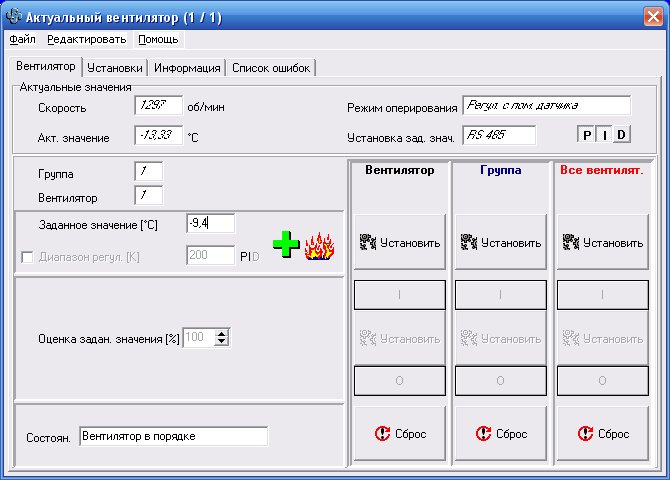

Рисунок 35 – Работа вентиляторной установки на нагрев
