Изучение конструкций, параметров и принципов работы приводов выключателей

[Л.1, с.269-274], [Л.2, с.340-348],[Л.4,с.158-162]

Цель работы:

Ознакомление с принципом действия, конструкциями и техническими характеристиками приводов высоковольтных выключателей

Выполнить:

1. Привести описание электромагнитных и пружинных приводов

2. Привести описание приводов воздушных выключателей

3. Привести технические характеристики приводов выключателей внутренней и внутренней установки

Методические указания

Для управления работой высоковольтных выключателей используется привод. Задачей привода является управление работой выключателя: включение, отключение, повторное автоматическое включение, удержание выключателя во включенном положении.

Кроме воздушных выключателей привод выключателя состоит из следующих основных частей:

• Включающий механизм

• Запирающий механизм

• Расцепляющий механизм

Наибольшее распространение получили электромагнитный привод и пружинный приводы.

Электромагнитный привод относится к приводам прямого действия. Необходимую энергию движения механизм включения получает непосредственно от источника электрической энергии. При включении приходится преодолевать инерционность движущихся масс механизма, силы трения и сопротивление отключающих пружин. При больших токах короткого замыкания надёжность и экономичность электромагнитного привода снижается. Электромагнитные приводы отличает большое время включения, большой потребляемый ток. Одним из существенных недостатков электромагнитного привода является необходимость дополнительного источника электроэнергии для аварийного отключения выключателя.

Пружинный привод относиться к приводам косвенного действия, т.к. включение осуществляется за счёт энергии предварительно напряжённой пружины, взвод которой осуществляет небольшой по мощности электродвигатель. Для включения выключателя освобождают включающую пружину, а после завершения процесса включения электродвигатель снова осуществляет завод включающей пружины. В практике из-за своей универсальности и многофункциональности более широкое применение нашли пружинно-моторные приводы. Электродвигатель в течение нескольких секунд взводит мощный пружинный механизм с ресурсом полного АПВ. Команду включения и отключения осуществляет электромагнитный расцепитель, при необходимости имеется возможность отключения вручную. Недостатком привода является его небольшая мощность.

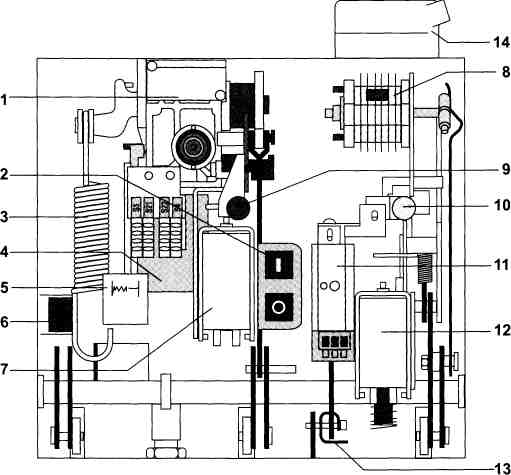

Рисунок 22 – Пружинно – моторный привод вакуумного выключателя ВВСТ-3АН

1-редуктор

2-индикатор состояния

3-пружина

4-двигатель

5-указатель взвода пружины

6-счётчик циклов

7-включающий магнит

8-дополнительный переключатель

9-кнопка «замкнуть»

10-кнопка «разомкнуть»

11-дополнительный расцепитель

12-механическая блокировка

13-основной расцепитель

14-низковольтный разъём

Отключение и электромагнитного привода и пружинного осуществляет отключающая пружина. Существуют так называемые грузовые приводы, где отключение осуществляется за счет накопленной потенциальной энергии груза.

Воздушные выключатели управляются энергией сжатого воздуха, который подаётся через клапаны включения или отключения, управляемые электромагнитными реле. Приводы воздушных выключателей отличает отсутствие отключающих пружин, передаточного механизма и двигателя.

Для отключения включенного выключателя большинство приводов снабжено механизмом свободного расцепления. Задачей механизма является отключение выключателя из положения «включено» и в любой момент незавершённого процесса включения. Освобождение отключающей пружины связано с воздействием небольшого электромагнита на запирающее устройство.

Используются и другие типы приводов внутренней и наружной установки.

При выполнении отчёта отметить особенности работы различных типов приводов, отметить их достоинства и недостатки, привести технические характеристики.

Вопросы по работе

1. Какие операции должен выполнять привод выключателя?

2. Назвать основные конструктивные части приводов?

3. Что понимают под приводом косвенного типа, каковы его преимущества?

4. Каковы преимущества привода прямого действия?

5. Описать порядок операций включения и отключения привода выключателя ВВ/TEL
