Изучение конструкций и параметров разъединителей

[Л.1, с.224-232], [Л.2, с.276-285], [Л.4,с.175-182]

Цель работы:

Ознакомление с конструкциями и техническими характеристиками разъединителей внутренней и наружной установки

Выполнить:

1. Привести описание разъединителей внутренней установки

2. Привести описание разъединителей наружной установки

3. Привести описание заземлителя.

4. Привести порядок выбора разъединителей.

Методические указания

Разъединитель – это коммутационный аппарат, предназначенный для создания видимого разрыва высоковольтной сети. В некоторых случаях разъединителем допускается выполнять переключения электрической схемы, операций включения и отключения намагничивающих токов трансформаторов и зарядных токов линий.

Возможность переключений выполняемых разъединителем оговаривается в каждом отдельном случае и зависит от конструкции аппарата, номинального напряжения установки и условий в которых выполняют операции переключений. Например, операции включения и отключения нейтралей трансформатора и дугогасительных реакторов, можно производить только при отсутствии замыканий на землю.

Общим положением, касающихся эксплуатации разъединителей, является запрет на переключения нагрузки, поскольку в конструкции аппарата не предусмотрено дугогасительных устройств и возникающая при механическом разрыве контактов электрическая дуга представляет большую опасность для обслуживающего персонала. Электрическая дуга разрушает контакты разъединителя, поэтому разъединитель должен иметь надёжную фиксацию контактов при любых режимах работы, включая короткие замыкании. Для исключения самопроизвольного отключения в конструкции разъединителей предусмотрены специальные устройства.

Важнейшим элементом конструкции любого типа разъединителя является контактная система. В основу классификации разъединителей положен принцип движения контактов: различают разъединители рубящего, поворотного, катящегося, пантографического и подвесного типа.

Промышленность выпускает 3-х полюсные и однополюсные разъединители. Для заземления отключенных участков разъединители комплектуют одним или двумя комплектами заземляющих ножей. Управление главными и заземляющими ножами осуществляют при помощи ручного или электромоторного привода. Каждая группа контактов управляется своим приводом. Между контактными (главными) и заземляющими контактами предусматривается механическая, электрическая и электромагнитная блокировки. Наибольшее распространение в распределительных устройствах 35-220 кВ получили двухколонковые разъединители горизонтально-поворотного типа. На рисунке 20 приведён чертёж трёхполюсного разъединителя наружной установки серии РПД – 220. Разъединитель состоит из трёхполюсных групп разъединителя и заземлителя. Каждая группа управляется своим приводом. Полюс разъединителя представляет собой две поворотные колонки изоляторов, установленных на раме и несущих на себе токоведущую систему с двумя проходными и одним размыкаемым в горизонтальной плоскости контактом. Фарфоровые изоляторы установлены на поворотных основаниях, вращающихся на подшипниках качения. Размыкаемый контакт разъединителя выполнен в виде кулачкового контакта, закреплённого на конце одного токопровода, и контактных пальцев, закреплённых на конце другого. Во включенном положении разъединителя контактные пальцы охватывают кулачковый контакт. Пальцы и кулачковый контакт имеют серебряное покрытие.

Управление разъёдинителем и каждым заземлителем осуществляется отдельным моторными или ручными приводами.

Р

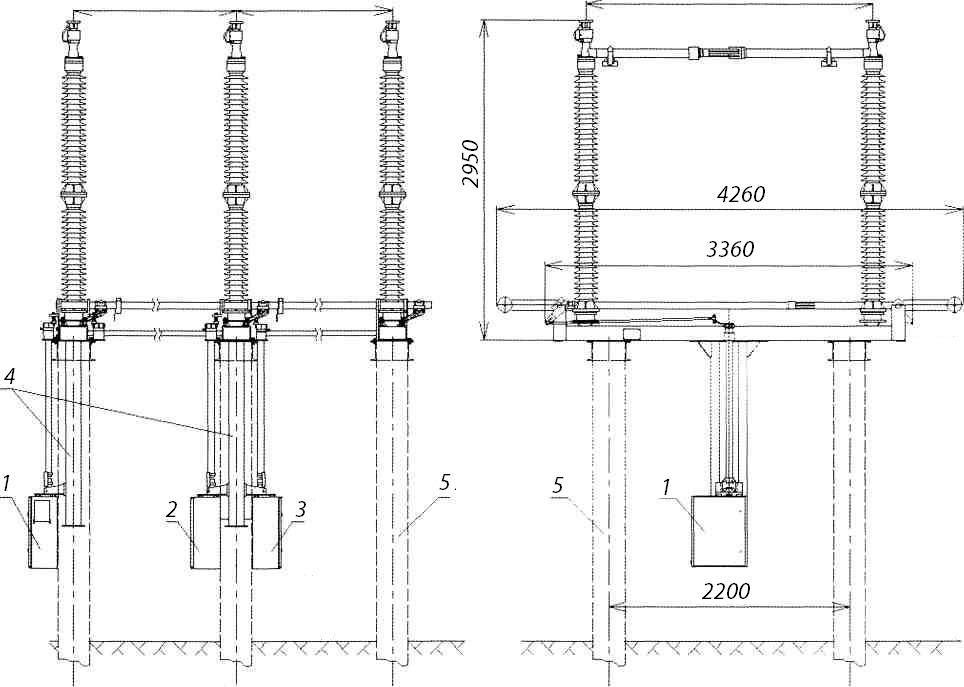

Рисунок 20 – Разъединитель РПД - 220 1 – привод разъединителя; 2 – привод заземлителя со сто­роны кулачкового контакта; 3 – привод заземлителя со сто­роны пальцевого контакта; 4 – кронштейны ; 5 – типовые опоры.

Контактные ножи перемещаются при повороте колонок изоляторов. Наибольшее распространение имеют фарфоровые изоляторы, в последние годы стали применять полимерные изоляторы.

Для создания заземления токоведущих частей применяют заземлители. Однополюсный заземлитель (см. рис. 21) имеет неподвижную колонку изолятора и заземляющий нож, перемещающийся в вертикальной плоскости. Замыкающий нож расположен на верхнем фланце изолятора. Заземлитель также снабжается ручным или моторным приводами.

Рисунок 21 – Заземлитель однополюсный ЗРО-220

1 – неподвижный контакт

2 – изолятор

3 – подвижный контакт

4 – рама

5 – подставка

6 – привод

В отчёте привести описание современных разъединителей и заземлителей и порядок их выбора.

Вопросы по работе

1. Назвать основное назначение разъединителей в электроустановках электрических сетей

2. Какие операции недопустимы для разъединителей

3. Каким образом осуществляется блокировка главных и заземляющих ножей

4. Какой порядок выполнения переключений разъединителями?

5. По каким условиям производят выбор разъединителей?
