Изучение конструкций и параметров высоковольтных выключателей
[Л.1, с.237-268], [Л.2, с.295-331,333-340], [Л.4,с.137-166], [Л.12,с.38-39]
Цель работы:
Ознакомление с принципом действия, конструкциями и техническими характеристиками современных выключателей
Выполнить:
Привести описание конструкции, принципа действия и состава оборудования следующих типов выключателей внутренней и наружной установки:
Воздушного выключателя серии ВВБМ-35
Маломасляного выключателя серии ВМПЭ-10
Маломасляного выключателя серии ВМТ-110(220)
Бакового выключателя серии У-110
Вакуумного выключателя ВВ/ТЕLL-10
Элегазового выключателя ВГТ-110
Привести основные параметры выключателей (ГОСТ 687-78Е), дать сравнительную характеристику параметров выключателей разных типов.
Привести методику выбора выключателя
Методические указания
Выключатель – основной коммутационный аппарат электрических станций и электрических сетей, предназначенный для включения и отключения тока в нормальных и аварийных режимах работы. Наиболее ответственной операцией является отключения токов короткого замыкания. В тоже время выключатели сталкиваются с проблемой отключения небольших по значению реактивных токов. Как правило, коммутационный процесс связан с перенапряжениями, опасными для электрооборудования станций, сетевых подстанций и других электроустановок. Перенапряжения возникают как при отключении, так и при включении тока. Уровень возникающих перенапряжений в выключателях разного типа может отличаться в несколько раз.
Конструкция выключателя включает:
контактную систему
устройство гашения дуги
корпус с вводами
привод
дополнительные устройства
В основу классификации выключателей положен принцип гашения электрической дуги. Различают выключатели для внутренней и наружной установки. Операции включения, отключения и удержание во включенном положении осуществляет привод выключателя. Для осуществления своих функций выключатель должен иметь технические характеристики, соответствующие условиям длительной работы установки и условиям коротких замыканий.
Наиболее важными параметрами выключателя являются:
номинальное напряжение
номинальный ток
номинальный ток отключения
На сегодняйший день наиболее широко в электроустановках 6-10 кВ применяют современные вакуумные (рис.19), элегазовые выключатели, в электроустановках 110-220 кВ – элегазовые и маломасляные выключатели, в электроустановках 330-500 кВ элегазовые и воздушные выключатели. В тоже время продолжают эксплуатироваться устаревшие типы выключателей, например, масляные баковые выключатели, маломасляные и др.
При выполнении отчёта отметить особенности работы различных типов выключателей, особенности их эксплуатации, используя технические характеристики и описания каталогов заводов-изготовителей.

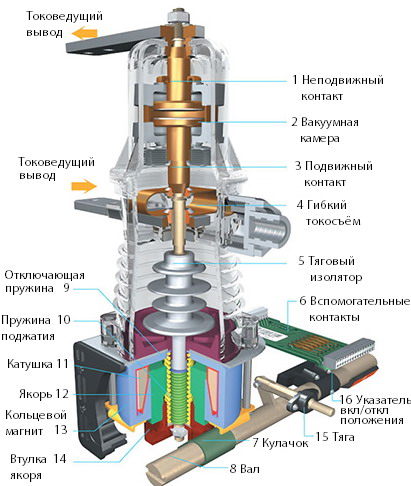

Рисунок
19 –вакуумный выключатель BB/TEL
Вопросы по работе
Какие операции выполняет выключатель?
Дать описание конструктивных частей выключателя
Какие преимущества у вакуумных выключателей?
Назвать основные технические характеристики выключателей
По каким условиям производят выбор выключатели?
