Мал. 35. Схема мережі із заземленим і зануленим корпусами електрообладнання.

У той же час виникає напруга між нульовим захисним проводом і землею, а відповідно і між усіма корпусами, які приєднані до цього нульового захисного проводу, і землею:

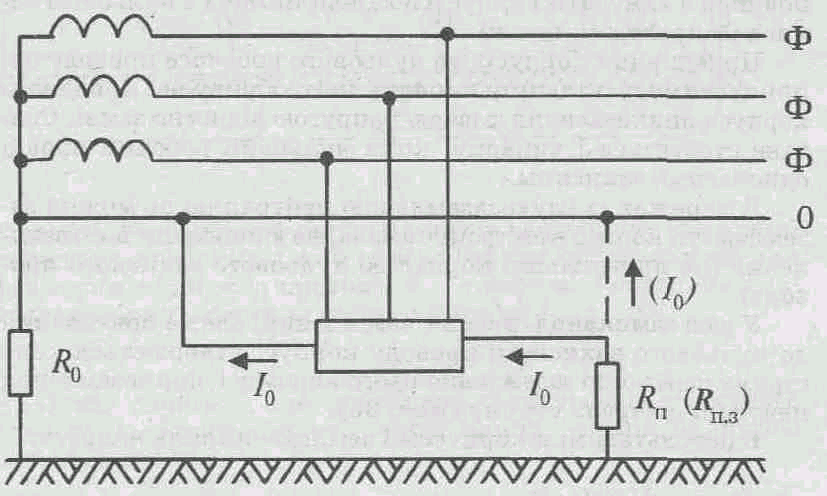

Мал. 36. Схема заземлення і занулення корпусу електроприймача.

У випадку, коли опори заземлень будуть рівні, напруги також будуть однакові і дорівнюватимуть половині фазної напруги даної мережі. При цьому таке положення може залишатися до вимкнення пошкодженої установки з мережі, оскільки захист через мале значення струму короткого замикання в більшості випадків не зможе відключити пошкоджену дільницю мережі автоматично.

Заземлення зануленого корпусу, тобто одночасне занулення і заземлення одного і того ж корпусу, не є небезпечним, а навпаки, значно покращує умови безпеки, тому що заземлення в цьому випадку є додатковим повторним заземленням нульового захисного проводу (мал. 36).

Захисне вимикання

Захисне вимикання - це швидкодіючий захист, що забезпечує автоматичне вимикання електроустановки з мережі в разі виникнення небезпеки ураження електричним струмом'.

Небезпека ураження електричним струмом може виникнути: при зниженні опору ізоляції фаз відносно землі в результаті пошкодження; замиканні фази на корпус електрообладнання; при появі в мережі більш високої напруги в результаті замикання між проводами ПЛ різних напруги або в результаті замикання в трансформаторі між обмотками вищої і нижчої напруги; під час випадкового дотику людини до струмовідних частин електрообладнання, що перебуває під напругою.

В кожному із вказаних випадків у мережі відбуваються зміни електричних параметрів, що і служить імпульсом для і спрацювання пристрою захисного вимикання.

Кожний пристрій залежно від типу улаштування і його призначення реагує на: струми витікання, струм замикання на землю, напругу корпусу відносно землі, напругу фази відносно землі, напругу нульової послідовності, струм нульової послідовності і оперативний струм. Застосовуються також пристрої, засновані на вентильних схемах, які реагують на зміни випрямлених струмів, що надходять від вентилів, підключених до фазних проводів мережі, що контролюється-Широко застосовуються комбіновані пристрої, які реагують на зміни декількох параметрів.

Основними частинами пристрою захисного вимикання є. прилад захисного вимикання і автоматичний вимикач.

Прилад захисного вимикання - це сукупність окремих елементів, які реагують на зміни певного параметра електричної мережі і подають сигнал на вимикання автоматичного вимикача.

Такими елементами є:

датчик — пристрій, що сприймає зміни параметра і перетворює його у відповідний сигнал (зазвичай датчиками служать реле різних типів);

підсилювач, що призначений для підсилення сигналу датчика, якщо сигнал недостатній для вимикання вимикача;

кола захисного вимикання;

допоміжні елементи (сигнальні лампи, вимірювальні прилади тощо).

Автоматичний вимикач служить для вимикання електроустановки, яка захищається, в разі надходження відповідного сигналу від пристрою захисного вимикання.

В мережах до 1000 В автоматичними вимикачами можуть бути: контактори з електромагнітним керуванням у вигляді котушки, яка утримує, магнітні пускачі із тепловим реле для автоматичного вимикання в разі перевантаження та автомати.

Застосування малої напруги

Під час виконання робіт за допомогою пересувних електричних машин, переносного електрифікованого інструменту, переносних світильників людина має довгочасний контакт з корпусами цього електрообладнання. Враховуючи обставинну, що в результаті пересування або під час роботи можливі різні механічні пошкодження, в тому числі й ізоляції, небезпека ураження електричним струмом різко зростає. При цьому можлива поява напруги на корпусі, особливо коли робота виконується в приміщеннях із підвищеною небезпекою, особливо небезпечних або поза приміщеннями.

Захисним засобом, який усуває таку небезпеку, е застосування для живлення вказаного вище електрообладнання малої напруги - не більш як 42 В.

В цьому випадку напруга електроустановки не перевищує тривало припустимої напруги дотику, і контакт людини із струмовідними частинами буде безпечним. Але в приміщеннях із підвищеною небезпекою, особливо небезпечних приміщеннях, а також в інших умовах підвищеної небезпеки опір людини може бути суттєво зниженим, і в результаті випадкового дотику до струмовідних частин струм, що проходить через людину, може досягати небезпечних значень. Тому за таких умов рекомендується застосування захисних засобів.

Джерелами пониженої напруги є, як правило, спеціальні понижувальні трансформатори. Щоб виключити небезпеку ураження людини струмом у випадку замикання на корпус або в разі переходу високої напруги на обмотку нижчої напруги, корпус трансформатора, а також один із виводів, нейтраль або середня точка вторинної обмотки повинні бути заземлені.

Захисне розділення мережі

Трифазні мережі до 1 кВ з ізольованою нейтраллю або однофазні мережі до 1 кВ з ізольованим виводом, пов'язані через трансформатор з мережею понад 1000 В, повинні бути захищені пробивним запобіжником від небезпеки, яка виникає в разі пошкодження ізоляції між обмотками вищої і нижчої напруги. Запобіжник встановлюється в нейтралі або фазі на стороні нижчої напруги кожного трансформатора. При цьому має бути передбаченим контроль за цілісністю пробивного запобіжника.

В електроустановках до 1000 В для захисного розділення мережі застосовуються розподільні або понижувальні трансформатори. В цьому разі вторинна напруга повинна бути:

для розподільних трансформаторів - не більше ніж 380 В;

для понижувальних трансформаторів - не більше ніж 42 В.

У разі застосування таких трансформаторів необхідно керуватися такими вимогами:

розподільні трансформатори повинні відповідати спеціальним технічним вимогам стосовно підвищеної надійності конструкції і підвищених випробувальних напругах;

від розподільного трансформатора дозволяється живлення тільки одного приймача з номінальним струмом плавкої вставки або розчіплювача автоматичного вимикача на первинній стороні не більше ніж 15 А;

заземлення вторинної обмотки розподільного трансформатора неприпустиме;

корпус розподільного трансформатора повинен бути заземленим в мережі з ізольованою нейтраллю або зануленим в мережі із глухозаземленою нейтраллю. В цьому випадку заземлення корпуса електроприймача, приєднаного до такого трансформатора, не вимагається.
