Теоретична довідка

Газорегуляторні пункти призначені для зниження тиску газу і підтримання його на заданих рівнях. Їх споруд­жують у населених пунктах, на території промислових, кому­нальних та інших підприємств.

Залежно від призначення ГРП розміщують у будинках, розташованих окремо, у прибудовах до будівель, у шафах на негорючій стіні зовні газифікованого будинку або на окремо розташованій негорючій опорі.

У ГРП встановлюють таке устаткування: фільтри, за­побіжно-запірні клапани (ЗЗК), регулятори тиску (РТ), за­побіжні скидальні пристрої (ЗСП) на виході, запірну армату­ру, манометри на вході та виході, а також на байпасі. Витра­томіри передбачаються при наявності обґрунтування їх установлення та згідно проекту.

Основний регулятор тиску ГРП обирають за максималь­ною розрахунковою витратою газу споживачами і за потрібним перепадом тиску при редукуванні. Пропускну здатність регулятора тиску приймають на 15 - 20 % більше максимальної розрахункової витрати. ЗЗК встановлюють пе­ред регуляторами тиску, а ЗСК - за регуляторами після витра­томіру. Як ЗСК застосовують клапани ПСК або гідравлічні затвори.

Устаткування грп Регулятори низького тиску рт-32м і рт-50м

Регулятори РТ-32М і РТ-50М можуть постачатися з різними діаметрами сідел і пружинами для настроювання вихідного тиску: 0,9 - кПа для природного (мережного) газу, 2 - 3,5 кПа для зрідженого газу. При монтажі регулятора пружиною вниз вихідний тиск буде на 0,3 - 0,4 кПа менший за вказаний. Регулятор складається з двох основних вузлів: мембранної камери і чавунної хрестовини. Вхід газу може бути виконаний по осі сідла або збоку (по осі хрестови­ни). При цьому змінюється пропускна здатність регулято­ра.

Зі збільшенням діаметра сідла зменшується допусти­мий вхідний тиск.

Настроювання регулятора на заданий вихідний тиск повинно виконуватися при середній витраті газу.

Подача газу на вхід регулятора при відключеній імпульсній лінії не допускається.

Регулятори РТ-32М і РТ-50М в основному застосову­ють у шафних ГРП.

Рис. 4.26. Регулятор тиску газу РТ-50М.

1,12,33 - пробки, 2 - регулювальний гвинт, 3,8-пружини, 4,7 - мембрани, 5,18-верхня І нижня кришки корпусу, б, 13 - штуцери, 9,15,19,26,32,34 - прокладки, 10 - гвинт М5 х 12, 11-кришка корпусу скидального клапана, 14,31,37 - накидні гайки, 16, ЗО - ніпелі, 17-стояк важеля, 20-гвинт М6 х 20, 21,22, 27-гайки М4, 23- штовхач, 24-важіль, 25-вісь важеля, 28-шпилька клапана, 29 - клапан, 35 - сідло клапана, 36-хрестовина регулятора, 38-мале кільце

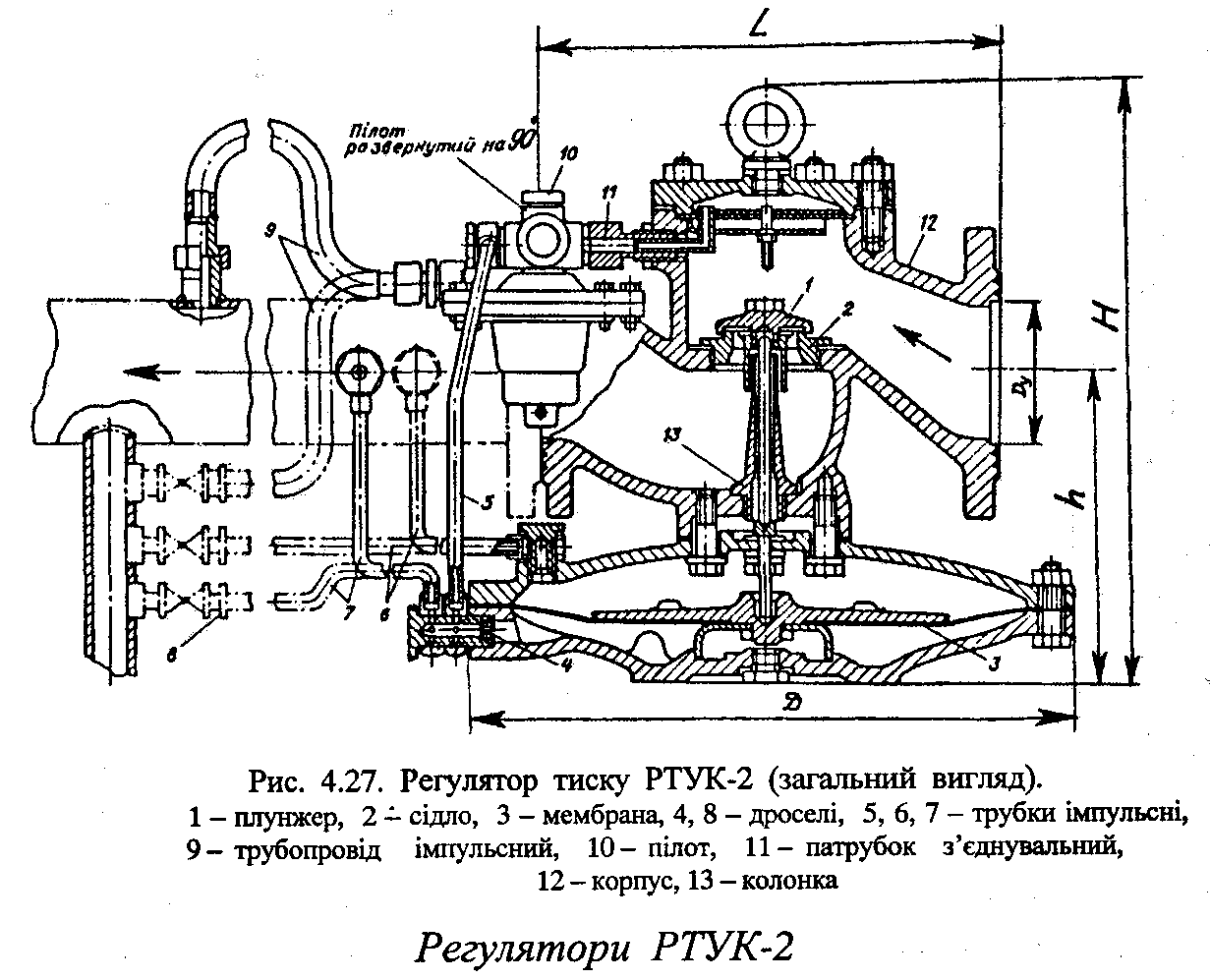

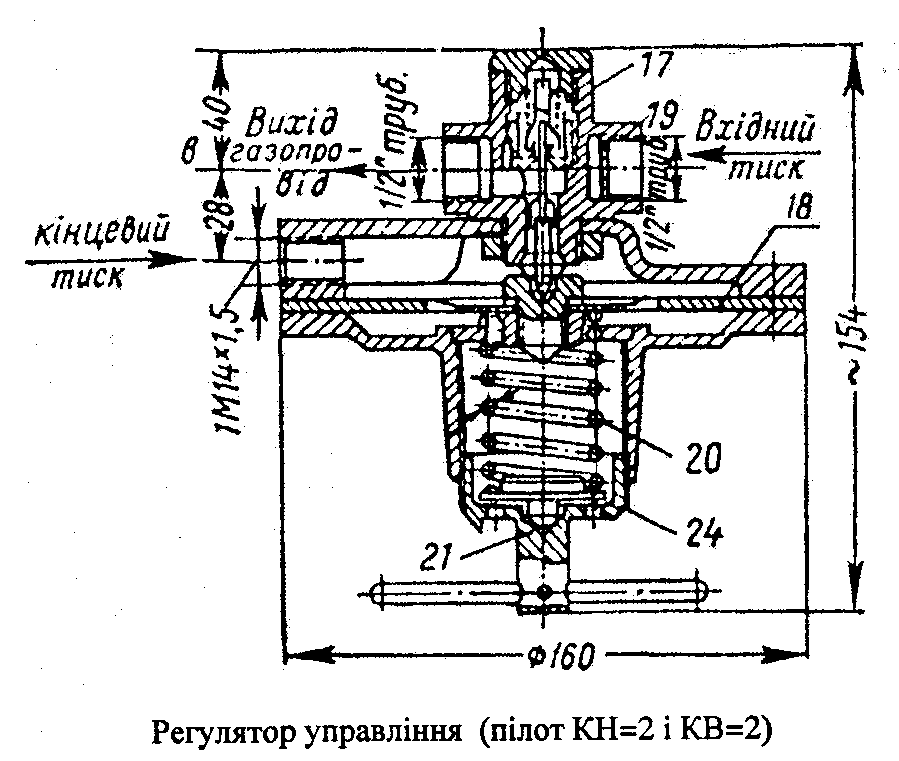

Регулятори тиску універсальної конструкції Казанцева РТУК-2 складаються з двох основних вузлів: регулюючого клапана і пілота.

Розміри РТУК-2
Регулятор	Розміри, мм
	L	D	H	h
РТУК-2-50 РТУК-2-100 РТУК-2-200	230 350 600	360 466 650	308 450 680	180 234 360
