Вариант 19

9

и

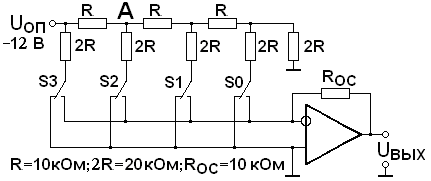

Определите, чему будет равно напряжение в 4-х разрядном ЦАП в точке А.

+10 В

–8 В

–6 В

+4 В

–2 В

36

и

Как величина напряжения питания таймера влияет на длительность установленного временного интервала?

Чем больше напряжение питания, тем меньше длительность временного интервала

Величина временного интервала не зависит от величины номинального напряжения питания

Чем меньше напряжение питания, тем меньше длительность временного интервала

Чем меньше напряжение питания, тем больше длительность временного интервала

Чем больше напряжение питания, тем больше длительность временного интервала

37

и

Таймер (на микросхеме КР1006ВИ1) можно использовать для генерации прямоугольных импульсов как мультивибратор. Какие соединения необходимо сделать?

Организовать обратную связь, соединив 7 и 4 выводы таймера

Включить последовательно с времязадающей цепочкой дополнительный резистор

Соединить 4 и 8 выводы таймера

Организовать автоматическую зарядку и разрядку конденсатора времязадающей цепочки, соединив выводы 7,6 и 2 таймера

Между выводами 1 и 5 включить дополнительный конденсатор

11

и

Что определяет параметр ЦАП «время установления по напряжению (току)»?

Отрезок времени от поступления цифрового кода до появления на выходе ЦАП соответствующего коду напряжения (тока)

Время, требуемое для установления выходного напряжения (тока) с точностью значения младшего разряда после подачи входного кода

Время, требуемое на ответную реакцию ЦАП после подачи единиц во все его разряды

Интервал времени от момента изменения кода на единицу разряда на входе ЦАП до момента установления напряжения (тока) соответствующего перепаду кода

Интервал времени с момента подачи кода до момента, когда выходное напряжение (ток) достигнет значения не большего заданной погрешности

29

и

В каком режиме работает фотодиод в приведенном ниже включении?

Генератора фото-ЭДС

Фотопреобразователя

Усилителя

Светоизлучателя

Выпрямителя

19

и

В каком диапазоне лежит входное напряжение, если в 6-ти разрядном параллельном АЦП с опорным напряжением равным 10 В выполняется неравенство Uэ32 < Uвх < Uэ33 ?

6,719 В < Uвх < 6,875 В

2,5В < Uвх < 2,656 В

5В < Uвх < 5,156 В

7,5 В < Uвх < 7,656 В

9,218 В< Uвх < 9,375 В
