Привести и пояснить варианты архитектуры сетей sdh
Топология «Точка – точка»
В основном используется в сетях доступа операторов и в корпоративных сетях для связи офисов и технологических площадок
Топология «Последовательная линейная цепь»
Позволяет производить вставку/выделение каналов в промежуточных пунктах

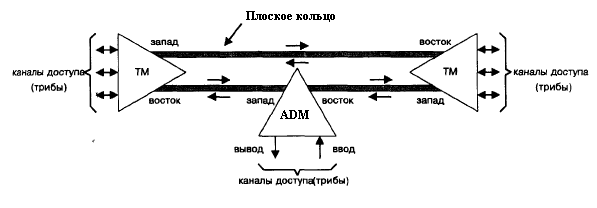

Топология «Плоское кольцо»
Обладает теми же возможностями, что и «последовательная линейная цепь», но за счет организации резервного оптоволоконного соединения образуется кольцевая схема, повышающая надежность системы передачи. Рекомендуется резервный кабель прокладывать по другому маршруту, чем основной.
Топология «Кольцо»
Обеспечивает высокий уровень надежности за счет наличия двух маршрутов от каждого узла.

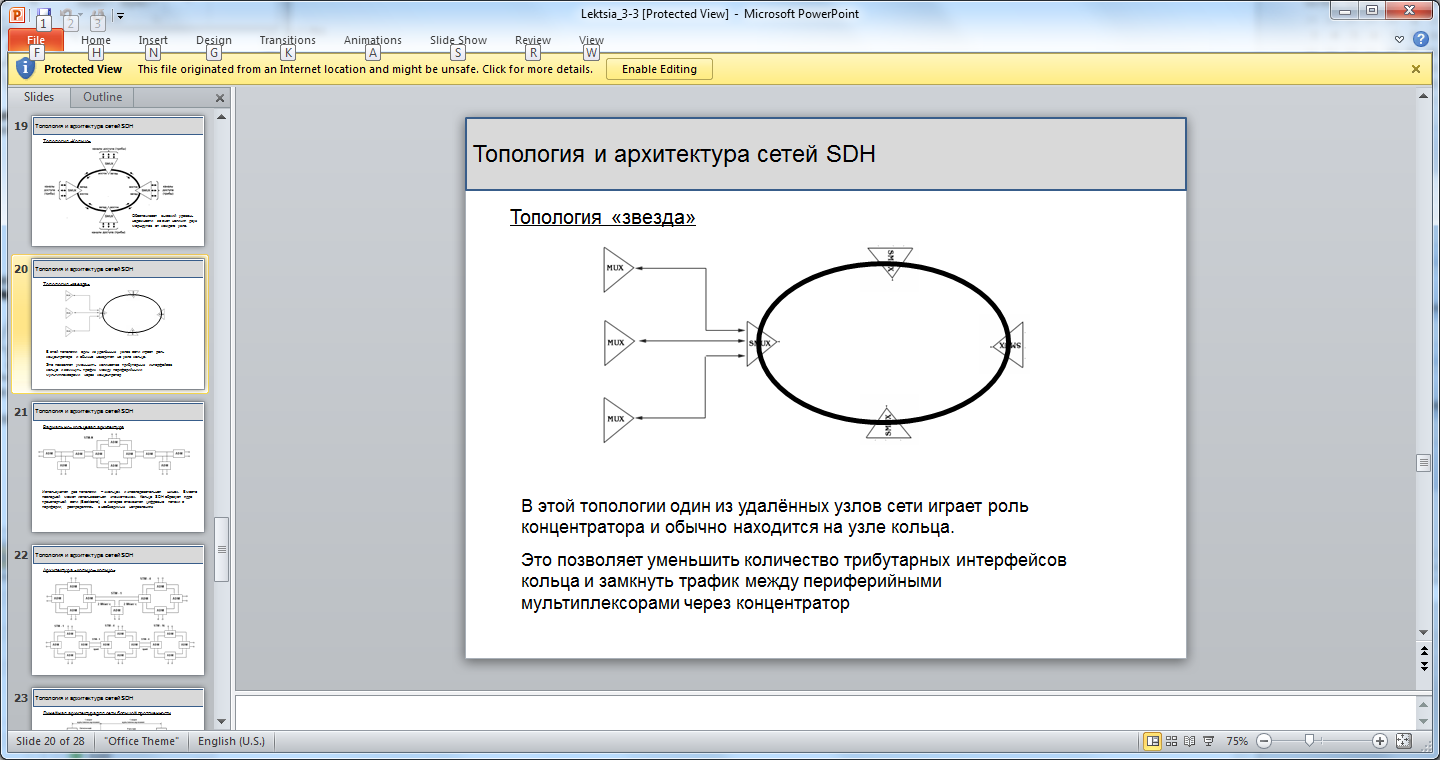

Топология «звезда»
В этой топологии один из удалённых узлов сети играет роль концентратора и обычно находится на узле кольца.
Это позволяет уменьшить количество трибутарных интерфейсов кольца и замкнуть трафик между периферийными мультиплексорами через концентратор
Радиально- кольцевая архитектура
Используются две топологии – «кольцо» и «последовательная шина». Вместо последней может использоваться «точка-точка». Кольцо SDH образует ядро транспортной сети (Backbone), в которое стекаются цифровые потоки с периферии, распределяясь в необходимых направлениях
Архитектура
«кольцо –кольцо»
Линейная
архитектура для сети большой протяженности
Архитектура разветвленной сети общего вида
Пример архитектуры сети, сочетающей SDH и PDH технологии
13 Перечислить и кратко прокомментировать основные виды автоматической защиты в системах sdh
Основные виды автоматической защиты
(Automatic Protection Switching):
Equipment Protection Switching (EPS) – защита блоков и элементов оборудования SDH
Card Protection (CP) – защита агрегатных и трибутарных плат
Multiplex Section Protection (MSP) – защита мультиплексорной секции, т.е. участка между двумя смежными мультиплексорами
Sub-Network Connection Protection (SNC-P) – защита пути (соединения) через сеть для определенного виртуального контейнера
Multiplex Section Shared Protection Ring (MS-SPRing) – разделяемая между пользовательскими соединениями защита путей в кольцевой топологии
Защита EPS:
Защищаются элементы, влияющие на работы мультиплексора в целом:
процессорный модуль
модуль питания
модуль синхронизации
модуль кросс-коннекта
……
Схемы защиты : 1+1 или 1:1
Защита СР:
Схемы защиты: 1:1; 1:N; 1+1
Пример: защита трибутарных плат по схеме 1+1 обеспечивает непрерывность трафика при выходе из строя платы
Защита MSР:
Обычно применяется схема защиты 1+1
Время переключения – не более 50 мс
Защита обратимая или необратимая
Защита SNC-Р:
Объектом защиты является трибутарный трафик в виртуальном контейнере
Используется схема защиты 1+1
Защита является однонаправленной
Применяется при любой топологии, в которой есть альтернативные пути следования трафика
Резервирование соединения в кольце SNC-P:
Сигналы направляются по кольцу по часовой и против часовой стрелки
В принимающем узле сигналы сравниваются и выбирается сигнал с более высоким качеством
При разрыве линии передачи сигналы направляются по другому пути
