Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Московский государственный технический университет имени Н Э. Баумана»
(МГТУ им. Н.Э. Баумана)
Факультет «Информатика и системы управления»
Кафедра «Компьютерные системы и сети»
Отчет по лабораторной работе №1
по курсу «Корпоративные сети»
Построение защищенных ssl – каналов на базе цифровых сертификатов
Удаленное управление и мониторинг сети
Туннелирование соединений с использованием протокола ssl
Выполнили,
Засыпкин Р., студент группы ИУ6-102
Павлова А., студентка группы ИУ6-102
Забадаев Г., студент группы ИУ6-102
Гаврилова М., студентка группы ИУ6-109
Преподаватель, Сурков Л.В.
Москва, 2013
Построение защищенных SSL – каналов на базе цифровых сертификатов
Цель работы: Изучение технологии цифровых сертификатов и получение навыков построения зашифрованной сети на базе этой технологии и ОС «Linux».
Порядок выполнения лабораторной работы
На стенде собрали топологию показанную на рисунке.

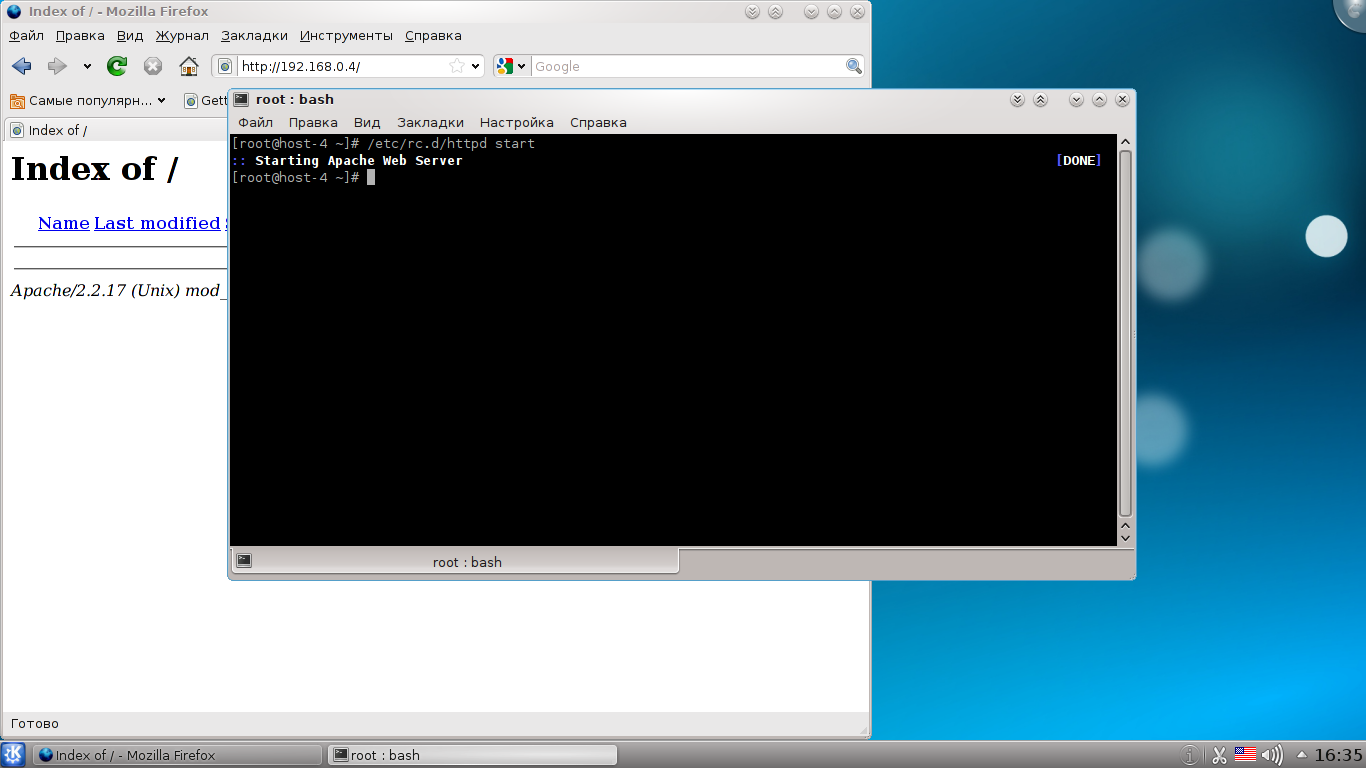

На сервере запускаем веб-сервер Apache.
#etc/rc.d/httpd start

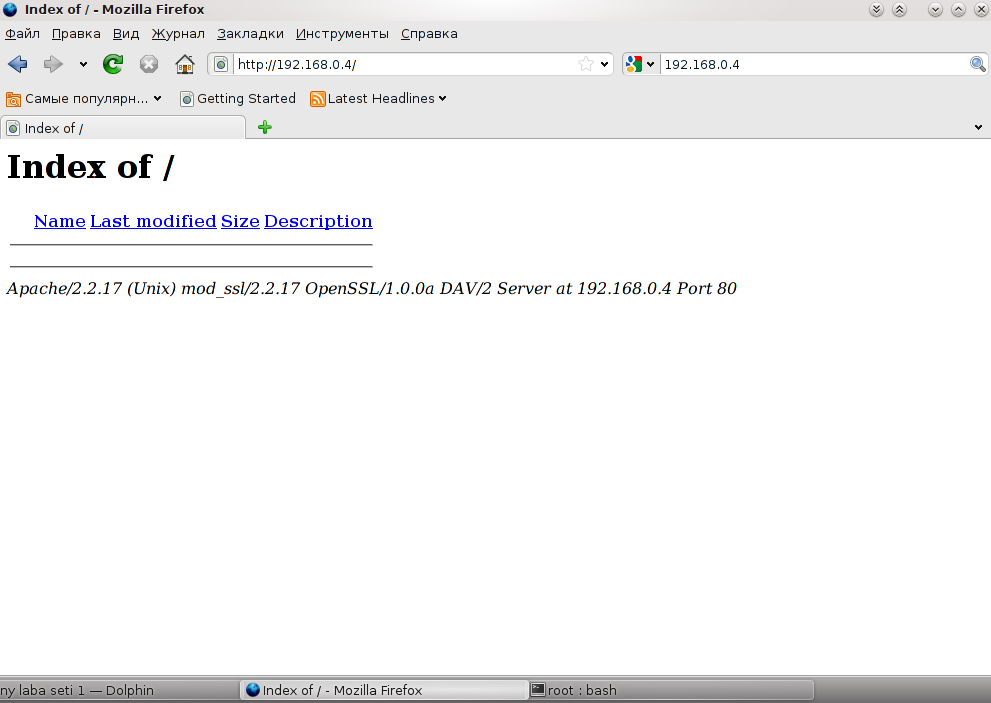

Создали соединение клиента с веб-сервером. Для этого на сервере выполняем команду #tcpdump tcp port 80’ – A
Создали центр сертификатов ЦС с помощью open SSL.
Сначала на ЦС перешли по команде #cd /etc/ssl в соответствующий каталог, и далее перешли в каталог сертификатов /etc/ssl /СА
В Данном каталоге создаем нужные нам служебные файлы и каталоги:
А) Каталог для хранения сертификатов - #mkdir certs private crl newcerts, к этому же каталогу задаем права доступа - #chmod g-rwx,j-rwx, private
Б) Файл с серийным номером - #echo ‘01’>serial
В) Файл для индекса - #touch index.txt
Создаем корневой сертификат
#openssl req –new –x509 –extension v3_ca –keyout private/cakey.pem
-out cacert.pem –config ../openssl.cnf
Нам будет задан вопрос по вводу ключа для защиты корневого сертификата. Далее повторный ввод. Далее будут заданы вопросы по описанию сертификата.
Создали запрос на сертификацию в ЦС. Зашли в каталог /etc/ssl/ и записали команду - #openssl req –new –nodes –out req.pem –config ../openssl.cnf
Теперь нужно подписать сертификат. Для этого находясь в том же каталоге прописываем команду -#openssl ca –out cert.pem –config ../openssl.cnf –infiles req.pem
Выведется запрос на ввод парольной фразы, и вопрос на сохранение сертификата в текстовом виде(мы нажали да). Файлы можно просмотреть в приложениях 1,2,3.
Некоторые проблемы при создании сертификата были связаны с тем, что не с первого раза было понятно, какую информацию нужно вводить при создании и какая информация потом будет нужна в дальнейшей работе. Успешно сертификат был создан с третьего раза.
Настроем защищенное соединение между клиентом и сервером. Для этого с ЦС скопируем на флешку следующие файлы: cert.pem, privkey.pem и перенесем их на сервер в каталог /etc/httpd/conf/ssl. После выполнения всех необходим действий перезапустим Apache - #etc/rc.d/httpd start

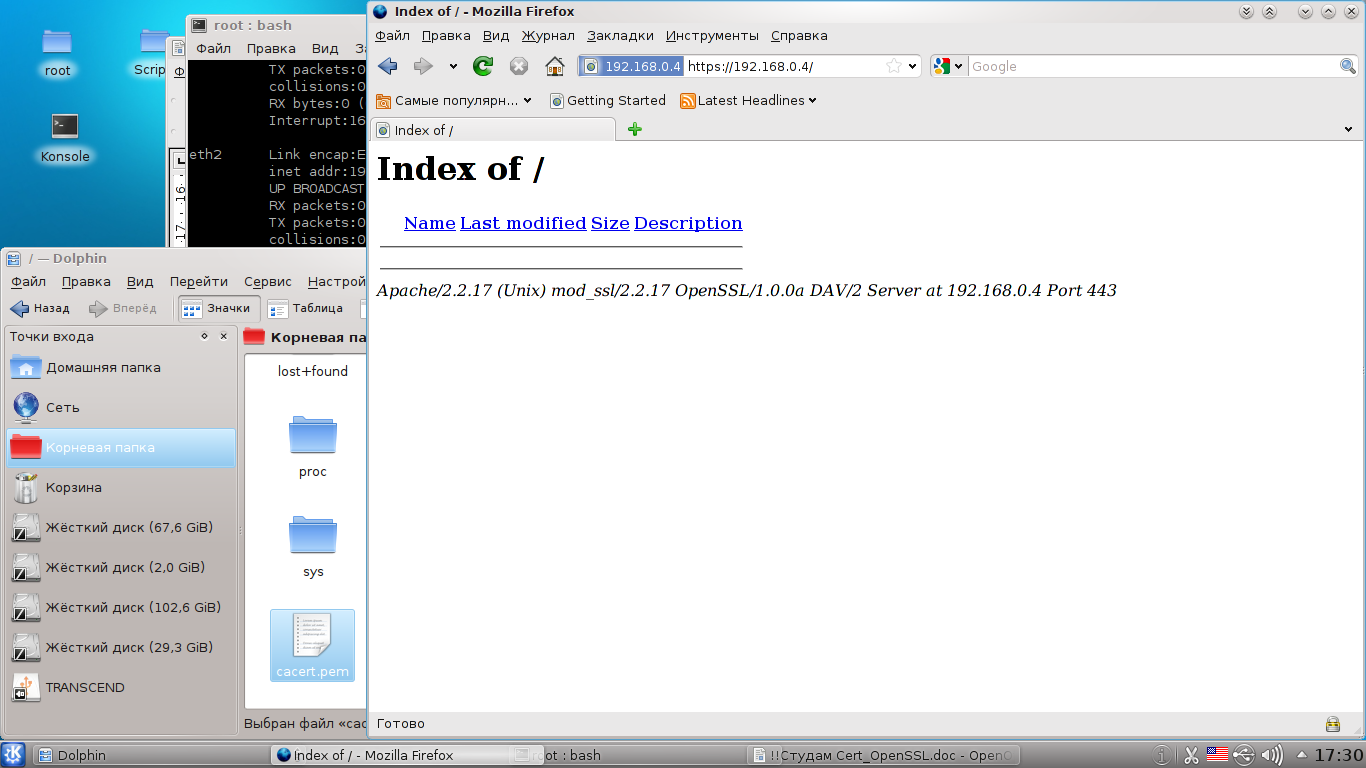

Теперь проверим соединение по протоколу https.
При установлении соединения с использованием сертификата у Клиента исчезло предупреждение о недоверенном соединении. Для этого на сервере запишем –
tcpdump tcp port 443’ -A
