Введение

Технологический расчет чесальной машины включает в себя:

- определения частоты вращения и окружной скорости рабочих органов чесальной машины;

- определение вытяжек между рабочими органами чесальной машины;

- определение теоретической и фактической производительности;

- определение числа зубьев сменных шестерен (заправка чесальной машины);

- определение числа зубьев сменных шестерен при изменении линейной плотности питающего полуфабриката (холста при холстовом или волокнистого слоя при бункерном питании) или чесальной ленты (перезаправка чесальной машины);

- определение степени чесания;

- определение времени срабатывания холста;

- определение времени наполнения полного таза чесальной ленты.

Перед проведением технологического расчета чесальной машины рекомендуется ознакомиться с техническими характеристиками оборудования. Техническая характеристика содержит сведения о габаритных размерах машины и ее рабочих органах, характере движения рабочих органов, характеристику волокнистого материала, который может быть переработан на данной машине, мощности электродвигателей привода и другую разнообразную информацию, используемую в технических расчетах и проектировании (Частой ошибкой студентов является то, что за технические характеристики принимаются данные, взятые из примерного плана прядения, с которым они знакомятся на производственной практике. Но этих данных недостаточно для проведения расчета). Полные технические характеристики оборудования приводятся в паспорте на машину. Отдельные характеристики могут быть найдены в справочной литературе или в созданной на кафедре технологии прядения и нетканых материалов базе данных. При выполнении расчетов необходимо сверять полученные числовые данные или данные, принимаемые в расчете со значениями, приведенными в таблице технических характеристик машины. Так, например, если в результате расчета получена величина теоретической производительности бóльшая, чем значение, указанное в технических характеристиках, то понятно, что расчет неверен и требуется выполнить повторный расчет. Аналогичная ситуация может возникнуть с числом зубьев сменных шестерен, окружной скоростью съемного барабана чесальной машины и т. д.

Кроме технических характеристик необходима кинематическая схема чесальной машины – схема передачи движения от двигателя (двигателей) привода к рабочим органам.

3

В качестве примера, сделаем технологический расчет чесальной машины марки ЧМ-50. Это одна из последних моделей чесальной машины выпущенная отечественными машиностроителями.

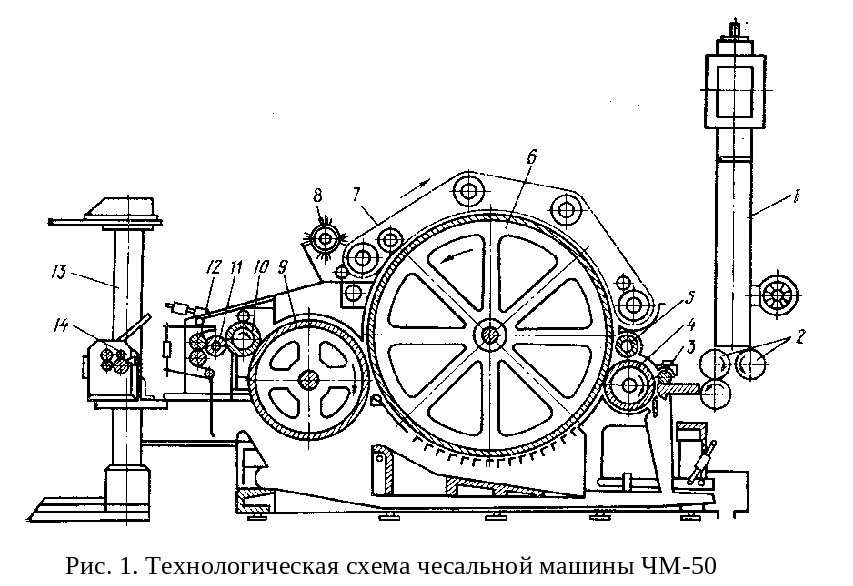

Технологическая и кинематическая схемы приведены на рис.1 и 2 соответственно. Технические характеристики чесальной машины ЧМ-50 – в табл. 1.

1 – питающий бункер; 2 – выводные валики; 3 – питающий цилиндр; 4 – приемный барабан; 5 – рыхлительный валик; 6 – главный барабан; 7 – шляпочное полотно; 8 – щетка шляпочного полотна; 9 – съемный барабан; 10 – съемный валик; 11 – направляющий валик; 12 – плющильные валы; 13 – лентоукладчик; 14 – вытяжной прибор

Таблица 1

Техническая характеристика чесальной машины ЧМ-50

Элемент характеристики	Значение
1. Рабочая ширина машины, м	1020
2. Диаметры рабочих органов (по металлу), мм:
холстового валика	160
питающего цилиндра	80
приемного барабана	236
рыхлительного валика	86
главного барабана	1283
съемного барабана	672
съемного валика	72

4

Продолжение табл. 1

Элемент характеристики	Значение
щетки до очистки	85
давильных валов	75
роликов поперечного транспортера	66
плющильных валиков	72
плющильных валиков лентоукладчика	76
3. Длина рабочей грани питающего столика, мм:
для средневолокнистого хлопкового волокна	27.83
для тонковолокнистого хлопкового волокна	29.89
4. Число шляпок:
общее	112
в работе	46
5. Направление движения шляпок	Прямое
6. Скорость движения ленточного транспортера, мм/мин	45 - 169
7. Скорость движения шляпочного полотна, мм/мин	100, 80
8. Длина перерабатываемого волокна, мм	28/29 - 35/36 33/34 - 41/42
9. Линейная плотность, кТекс:
волокнистого слоя на питании	417 - 345
чесальной ленты	5.55 - 3.33
10. Производительность, кг/ч	До 40
11. Габаритные размеры, мм:
длина	3 942
ширина	1 970
высота	1 710
12. Масса, кг	4 800
13. Размеры таза, мм:
диаметр	500
высота	1 000
14. Масса ленты в тазу, кг	18 - 22
15. Скорость укладки ленты в таз, м/мин	40 - 250
16. Число зубьев сменных шестерен:
Zа	17…34
Zb	15…40
Zd	27…30
Zm	38…42
Zk	30…35
Ze	33…37
Zc	47…51
Zi	41, 42, 43

5

Продолжение табл. 1

Элемент характеристики	Значение
17. Диаметры сменного шкива d1, мм:
для средневолокнистого хлопка	130
для тонковолокнистого хлопка	105

В таблице, в поле, где указан диапазон возможных значений числа зубьев сменных шестерен, шаг изменения внутри диапазона составляет 1 зуб.
