7.Выбор бурового агрегата
Выбор бурового агрегата будет осуществлен исходя из следующих конструктивных особенностей проектируемых скважин:
1) Глубина скважины – 11,8 м.
2) Начальный диаметр скважины –248мм.
3) Конечный диаметр скважины – 148мм.
При выбранном ударно-канатном способе бурения наиболее применимой является самоходная буровая установка СВУ-55М. Применения других, стационарных или перевозных установок ударно-канатного бурения в виду других технических характеристик являются неподходящими.

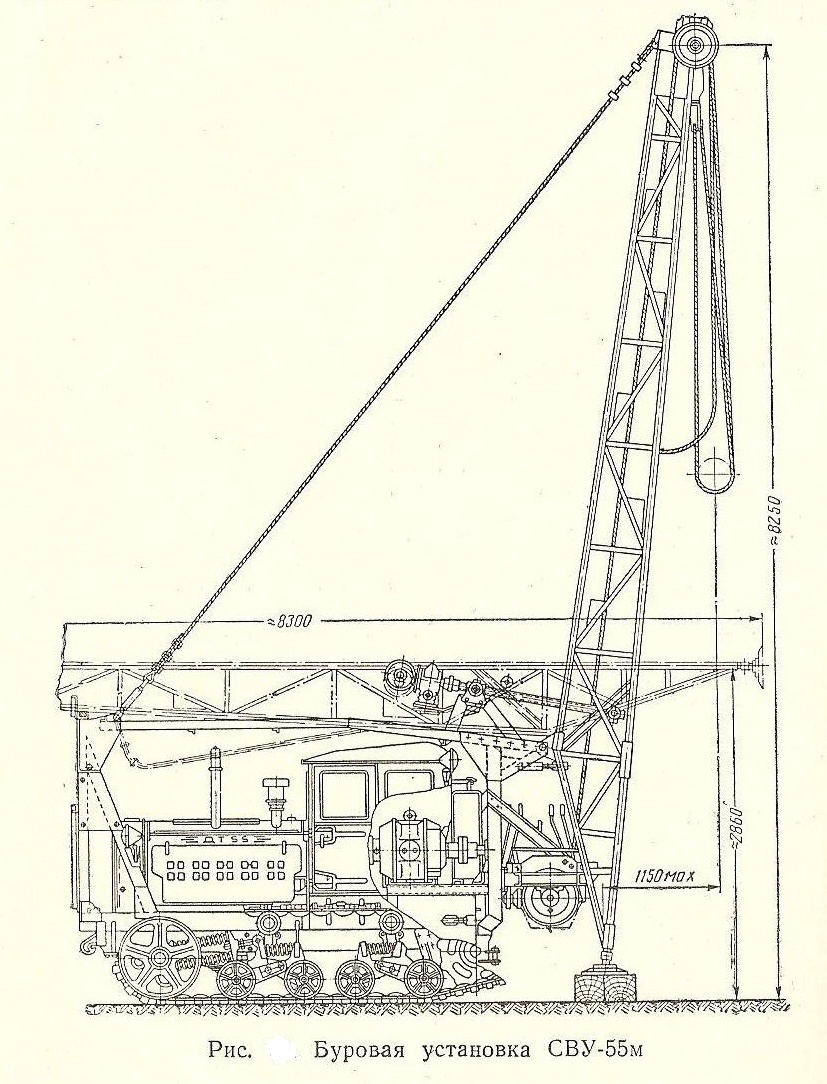

Техническая характеристика буровой установки СВУ-55М:
Самоходная вибробуровая установка СВУ-55М предназначена для бурения скважин при разработке открытым способом с помощью вибробуров и ударно-канатным способом. (13.стр201)
Начальный диаметр скважины, мм |
273 |
Глубина бурения, м |
50 |
Мачта: |
|
Высота до оси верхнего блока, мм |
8250 |
Грузоподъемник, т |
11 |
Механизм подъема и спуска мачты: |
|
Тип червячного редуктора |
РЧП-120 |
Передаточное число |
1:31 |
Тип двигателя |
АОЛ42-6 |
Мощность, кВт |
1,7 |
Скорость вращения, об/мин. |
930 |
Лебедка: |
|
Грузоподъемность барабана, кг: |
|
Талевого |
4000 |
Инструментального |
1600 |
Канатоемкость барабанов, м |
|
Талевого |
28 |
Инструментального |
50 |
Диаметр каната, мм |
|
Талевого |
15,5 |
Инструментального |
13 |
Диаметр барабанов, мм |
265 |
Средняя скорость каната, м/сек. |
0,45 |
Вес лебедки без каната, кг |
800 |
Генератор: |
|
Тип |
ЕС-83-6С |
Мощность, кВт |
37,5 |
Скорость вращения, об/мин. |
1000 |
Напряжение, В |
400 |
Трактор: |
|
Тип |
ДТ-55 |
Мощность двигателя, л.с. |
54 |
Скорость вращения двигателя |
1300 |
Скорость вращения вала отбора |
547 |
При номинальной скорости, об/мин. |
|
Мощности, об/мин Тяговое усилие на крюке, кг |
2850 |
Основные размеры установки, м: |
|
Высота на рабочем положении |
8,5 |
В транспортном |
3,15 |
Ширина |
2,5 |
Длина (без прицепа) |
8,3 |
8. Тампонаж скважины
Т.к. бурение ведется ударно-канатным способом без промывки глинистым раствором, следовательно, тампонаж не проводится. Для наблюдательных скважин на детальной стадии разведки предусматривается их ликвидация. В зависимости от геологических условий и места расположения ствола скважины, скважину тампонируют по всей глубине или только нижнюю часть ствола.
Для ликвидационного тампонажа применяют вязкую глину, или тампонажный материал приготавливается из вязкой глины с содержанием песка 5-6%. Глину замачивают, тщательно перемешивают и освобождают ее от твердых частиц. Влажность тампонирующего материала должна быть минимальной, чтобы масса его обладала способностью набухать в скважине.
Из тампонирующего материала готовят шарики вручную, удаляя из них все твердые частицы, бросают их в скважину непосредственно через устье. Диаметр шариков должен быть на 30-40 мм меньше внутреннего диаметра труб скважины. Забрасывание шариков глины в скважину следует производить медленно, во избежание образования пробки выше забоя. Заполнив скважину шариками из глины на высоту 1-1,5 м, производят трамбовку глины в скважине. Такой способ тампонажа рекомендуется применять в неглубоких водоносных горизонтах с безнапорными водами. Поэтому имея все данные условия, мы можем применить данный способ ликвидационного тампонажа. (12. стр. 406-407).
