2. Расчёт и конструирование ростверка

11. Условное давление под подошвой ростверка:

.

12. Ориентировочная площадь подошвы ростверка: .

13. Приближённый вес ростверка и грунта на его уступах: .

14. Требуемое число свай: . Принимаем 6 свай.

Определяем вес ростверка и грунта на его ступенях, учитывая, что - коэффициент надёжности по нагрузке для собственного веса материала; - объём ростверка; - удельный вес железобетона;

- объём грунта на ступенях ростверка; - удельный вес насыпного грунта, расположенного выше плиты ростверка. Учтем, что у здание с подвалом.

15.

16. Проверка давления на сваю

    • Проверка давления на сваю: ;(2150+75.77+49.9)\6=450кН≤ 491.06кН

– Условие выполняется. В данном случае допускается недогрузка до 10%. Если это условие не соблюдается, то можно принять сваю другой марки и произвести расчет заново.

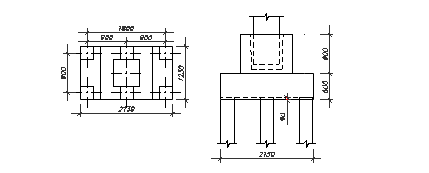

Рис.10 Конструкция фундамента на висячих сваях

2. Проверка прочности ростверка

Ростверк конструируется из бетона класса прочности B25 Характеристики бетона: при эксплуатации бетона в условиях высокой влажности в соответствии с табл. 15 [4]; ; .

1. Расчет ростверка на продавливание колонной.

F_пр=0кН≤[α₁(b_к+с₂)+α₂(d_к+с₁) ∙h₁R_p=

=[2.5(0.6+0,18)+5.24(0.6+0.45) ]0.6∙1.5∙ =6707кН где:d_k,b_k –размеры поперечного сечения колонны у нижнего торца; с₁=0.45м, с₂=0м- расстояния от плоскостей внутренних граней свай до ближайшей грани подколонника;α₁=2.5, α₂=5.24 - коэффициенты, принимаемые по табл. 9.9[3] при

K₁=c₁\h₁=0.75 и k₂=c₂\h₁ =0,3 соответственно.

Рис.11 К расчету на продавливание колонной.

2. Проверка прочности на продавливание угловой сваей:

где:

F_ai -  расчетная нагрузка на угловую сваю, включая влияние местной нагрузки;

, - расстояния от внутренних граней угловой сваи до наружных граней ростверка;

, - расстояния от плоскостей внутренних граней свай до ближайшей грани подколонника;

h₀₁ -  рабочая высота сечения на проверяемом участке, равная расстоянию от верха свай до верхней горизонтальной грани плиты ростверка или его нижней ступени;

;

, ;

-;

k - коэффициент, учитывающий снижение несущей способности плиты ростверка в угловой зоне.

3.Проверка прочности на местное смятие под торцом сваи: , где - коэффициент, зависящий от характера распределения местной нагрузки по площади смятия; - расчётное сопротивление бетона смятию.

2. Расчёт осадки свайного фундамента

   1. Осреднённое значение угла внутреннего трения в пределах длины сваи: .

   2. Соответственно, угол α определится: . Тогда размер от наружных граней крайних рядов свай до границы массива: .

   3. Размеры условного фундамента составятят:

b_y=b₀+2∙a=1.2+2∙0.64=2.48м

a_y=a₀+2∙a=2.1+2∙0.64=3.38м

А=3,38∙2,48=8.38м²

Давление на грунт по подошве условного массива:

,.

.

Требование п. 2.41 СНиП 2.02.01-83 удовлетворено.

; .

4. Проверка по деформациям: .

Таблица 6. Расчёт осадки свайного фундамента.

Грунт	№ точки	z, м	, кПа				, кПа	, кПа	, кПа	S, м
Суглинок	0	0	114.87	1.4	0	1.000	256.6	205	12000	0.0304
	1	1,75	130.4		1.4	0.598	153.4
								110		0.0163
	2	3.5	145.9		2.8	0.26	66.71
								50.55		0.0073
	3	5.25	161.44		4.23	0.134	34.4
Итого осадка фундамента составит S=											4.32см

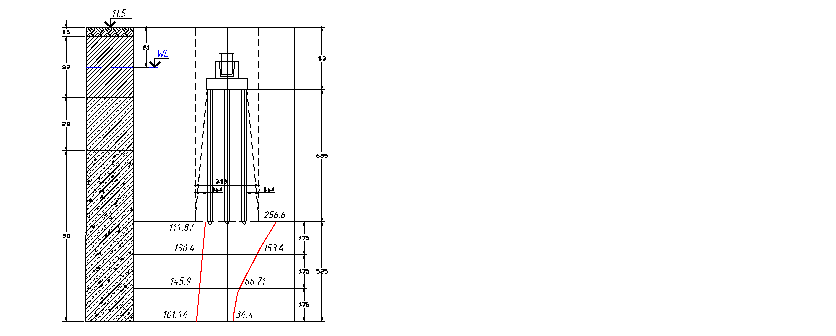

Р исунок 7. Схема к определению осадок свайного фундамента
