3. Определение расчетного сопротивления грунта основания

Величина расчётных сопротивлений при ширине подошвы фундамента определяются по формуле:

, где

- коэффициенты, принимаемые по табл. 3 [2] и равные 1.1 и 1.2 соответственно для песка, 1.25 и 1.2 соответственно для глины;

поскольку принимаем, что прочностные характеристики грунта определены непосредственными испытаниями;

поскольку ;

- глубина заложения фундамента;

- расчётное значение удельного сцепления грунта;

, , - коэффициенты, принимаемые по табл. 4 [2] в зависимости от ;

- средневзвешенное значение удельного веса грунтов, залегающих выше подошвы фундамента.

Таблица 2. Значения коэффициентов , , для грунтов.

Грунт	с1		с2	k		M	Mq		Mc	kz
Глина	1,1		1,0	1		0,29	2,17		4,69	1
Суглинок	1,1	1,0		1	0,43		2,73	5,31		1
Супесь	1,1	1,0		1	0,84		4,37	6,9		1

Таблица 3. Значения величин , для расчетных точек в грунте.

№ точки	, кН/м3	, кПа
1	17,18	102,6
2	17.825	163,1
3	17,39	166,1
4	13.78	185,7
5	13.55	331,8
6	12.43	466,69
7	12.35	457,22
8	11.39	528,56

Почвенно-растительный слой: _п.с.=17 кН/м³-в не взвешенном состоянии;

d=0.6

;

d=2

;

d=2,2

;

d=3,6

d=3,8

d=6,4

d=6,6

d=9.4

Рисунок 4. Эпюра расчётных сопротивлений грунта.

3. Вывод:

В целом площадка пригодна для возведения здания. Рельеф площадки спокойный с уклоном в сторону скважин 1 и 5. Грунты имеют слоистое напластование, с выдержанным залеганием пластов (уклон кровли не превышает 2%). Грунтовые воды расположены на небольшой глубине, что значительно ухудшает условия устройства фундаментов: при заглублении фундаментов более 1,60 м необходимо водопонижение (водоотлив при разработке котлована) и устройство защиты подвальных помещений от подземных вод и сырости. Глина, залегающая в зоне промерзания, в соответствии с табл.Б.27 ГОСТ 25100-95 является пучинистым грунтом, поэтому глубина заложения фундаментов должна быть принята не менее расчетной глубины промерзания, а при производстве работ в зимнее время необходимо предохранение основания от промерзания.

Целесообразно рассмотреть следующие возможные варианты фундаментов и оснований:

1) фундамент мелкого заложения на естественном основании – супесь;

2)фундамент на распределительной песчаной подушке (может быть достигнуто уменьшение размеров подошвы фундаментов и расчетных осадок основания);

3) свайный фундамент из забивных висячих свай; несущим слоем для свай может служить супесь и суглинок.

Следует предусмотреть срезку и использование почвенно-растительного слоя при благоустройстве и озеленении застраиваемого участка (п.1.5 СНиП 2.02.01-83).

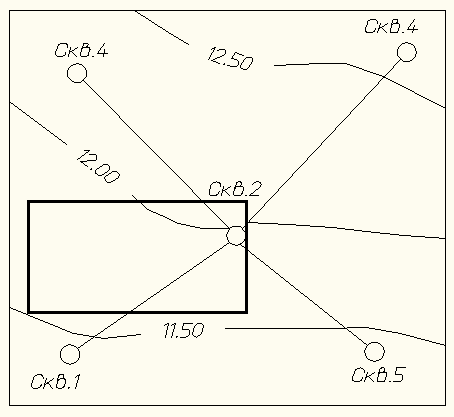

Рис.4. Размещение здания в пределах площадки строительства
