Определение глубины заложения подошвы ростверка

При наличии подвала, ростверк располагается ниже пола подвала. Глубину заложения ростверка определим по формуле: ,

где – глубина подвала – расстояние от уровня планировки до пола подвала, ;

– высота ростверка, ;

– толщина конструкции пола подвала, ;

.

Принимаем глубину заложения ростверка 3,3 м.

Выбор типа, длины и марки сваи.

Поскольку грунты, в которые будет погружаться свая относятся к сжимаемым по [1], то по характеру статической работы данную сваю можно отнести к сваям трения.

Заделку сваи в ростверк принимаем равной .

В качестве несущего слоя грунта принимаем слой №3.

Длина сваи определяется: , где - мощности прорезаемых слоёв грунта, расположенных выше несущего; - величина заделки сваи в несущий слой.

Руководствуясь табл. 9.1 [3] принимаем сваю С7-30. Размеры поперечного сечения данной сваи: 300×300, длина: 7м, марка бетона: B15, сечение продольной арматуры: 4Ø12 класса А-I.

Определение расчётного сопротивления сваи

По материалу сваи: где - коэффициент условий работы сваи, принимаемы при размере поперечного сечения сваи равным 1.0; - коэффициент продольного изгиба, при низком ростверке равен 1.0; - коэффициент условий работы бетона, равный 1.0 для забивных свай; - расчётное сопротивление сжатию бетона сваи; - площадь поперечного сечения сваи; - расчётное сопротивление арматуры сжатию; - площадь поперечного сечения арматуры.

По грунту: где - определяется по табл. 9.3 [3]; - площадь поперечного сечения сваи; - периметр поперечного сечения сваи; - расчётное сопротивление гранта по боковой поверхности сваи, определяется по табл. 9.4 [3]; - толщина слоя грунта, соприкасающегося с боковой поверхностью; , - коэффициенты условий работы грунта под нижним концом и по боковой поверхности сваи – по табл. 9.5 [3] (принимаем вдавливание свай).

Допустимая нагрузка на сваи определяется:

, где - коэффициент надёжности, зависящий от способа определения несущей способности сваи (для расчётного метода равен 1.4).

Схема к определению несущей способности сваи по грунту.

Расчёт и конструирование ростверка

Условное давление под подошвой ростверка:

.

Ориентировочная площадь подошвы ростверка: .

Приближённый вес ростверка и грунта на его уступах: .

Требуемое число свай: . Принимаем 3 свай.

Определяем вес ростверка и грунта на его ступенях, учитывая, что - коэффициент надёжности по нагрузке для собственного веса материала; - объём ростверка; - удельный вес железобетона;

- объём грунта на ступенях ростверка; - удельный вес насыпного грунта, расположенного выше плиты ростверка. Учтем, что у здание с подвалом.

Проверка давления на сваю

2. Проверка давления на сваю: ;(1224+43.3+28.87)\3=432.06кН≤ 477.86кН

– условие выполняется.

В данном случае допускается недогрузка до 10%. Если это условие не соблюдается, то можно принять сваю другой марки и произвести расчет заново.

Конструкция фундамента на висячих сваях

Проверка прочности ростверка

Ростверк конструируется из бетона класса прочности B25 Характеристики бетона: при эксплуатации бетона в условиях высокой влажности в соответствии с табл. 15 [4]; ; .

Проверка прочности на местное смятие под торцом сваи: , где - коэффициент, зависящий от характера распределения местной нагрузки по площади смятия; - расчётное сопротивление бетона смятию.

Расчёт осадки свайного фундамента

Осреднённое значение угла внутреннего трения в пределах длины сваи: .

Соответственно, угол α определится: . Тогда размер от наружных граней крайних рядов свай до границы массива: .

Размеры условного фундамента составятят:

b_y=b₀+2∙a=1.2+2∙0.64=2.48м

a_y=a₀+2∙a=1.2+2∙0.64=2.48м

А=2,48∙2,48=6.15м²

Давление на грунт по подошве условного массива:

,.

.

Требование п. 2.41 СНиП 2.02.01-83 удовлетворено.

; .

Проверка по деформациям: .

Расчёт осадки свайного фундамента.

Грунт	№ точки	z, м	, кПа				, кПа	, кПа	, кПа	S, м
Суглинок	0	0	114.87	1	0	1.000	165.83	126.6	12000	0.0184
	1	1,75	130.4		1.4	0.527	87.4
								120.7		0.0176
	2	3.5	145.9		2.8	0.201	33.33
								49.7		0.0043
	3	5.25	161.44		4.23	0.099	16.42
Итого осадка фундамента составит S=											3.45см

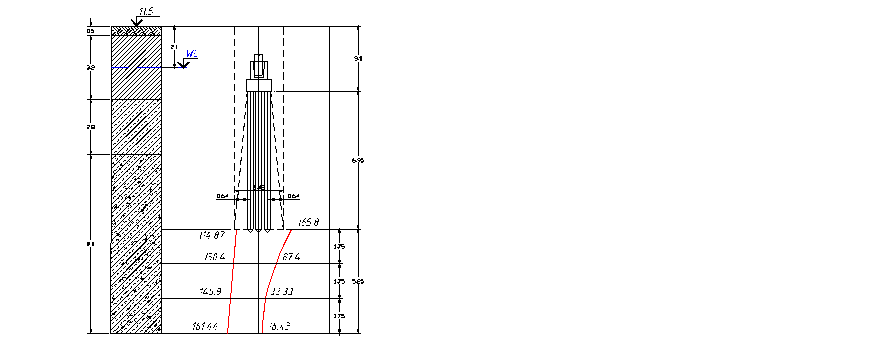

С хема к определению осадок свайного фундамента

Конструкции 6. (см. схему здания)
